Peiriant Atgyweirio Bga Isgoch Reballing Awtomatig

Peiriant atgyweirio bga isgoch reballing awtomatig

Canllaw gweithredu ar gyfer gorsaf ailweithio BGA DH-A2



Mae DH-A2 yn cynnwys system weledigaeth ar gyfer alinio, system weithredu ar gyfer amser a thymheredd, ac ati. gosodiad a system ddiogel, a all wneud y mwyaf o'i swyddogaethau, hefyd yn symleiddioei gynnal, i wneud defnyddiwr terfynol yn brofiad gwell.

1. Cymhwyso peiriant atgyweirio bga isgoch reballing awtomatig



Er mwyn sodro, ail-bêl, dadsodio math gwahanol o sglodion:



BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, sglodion LED, ac ati.

2. Nodweddion Cynnyrch

* Hyd oes sefydlog a hir (wedi'i gynllunio am 15 mlynedd gan ddefnyddio)

* Yn gallu atgyweirio gwahanol famfyrddau gyda chyfradd lwyddiannus uchel

* Rheoli tymheredd gwresogi ac oeri yn llym

* System aliniad optegol: mowntio'n gywir o fewn 0.01mm

* Hawdd i'w weithredu. Gall unrhyw un ddysgu ei ddefnyddio mewn 30 munud. Nid oes angen sgil arbennig.

3. Manyleb oPeiriant atgyweirio bga isgoch reballing awtomatig



Cyflenwad pŵer	110 ~ 240V 50/60Hz
Cyfradd pŵer	5400W
Lefel Auto	sodr, desolder, codi a disodli, ac ati.
CCD optegol	awtomatig gyda peiriant bwydo sglodion
Rheoli rhedeg	PLC (Mitsubishi)
bylchiad sglodion	0.15mm

Sgrîn gyffwrdd	cromliniau'n ymddangos, gosodiad amser a thymheredd
Maint PCBA ar gael	22 * 22 ~ 400 * 420mm
maint sglodion	1 * 1 ~ 80 * 80mm
Pwysau	tua 74kg



4. Manylion amPeiriant atgyweirio bga isgoch reballing awtomatig



1. Aer poeth uchaf a sugnwr gwactod wedi'i osod gyda'i gilydd, sy'n gyfleus i godi sglodion / cydran ar gyferalinio.



2. CCD optegol gyda gweledigaeth hollt ar gyfer y dotiau hynny ar sglodion yn erbyn mamfwrdd wedi'u delweddu ar sgrin monitor.

3. Y sgrin arddangos ar gyfer sglodyn (BGA, IC, POP a UDRh, ac ati) yn erbyn ei ddotiau mamfwrdd cyfatebol wedi'u haliniocyn sodro.





4. 3 parth gwresogi, aer poeth uchaf, aer poeth is a pharthau cynhesu IR, y gellir eu defnyddio ar gyfer mamfwrdd bach i iPhone, hefyd, hyd at briffyrddau cyfrifiadurol ann teledu, ac ati.

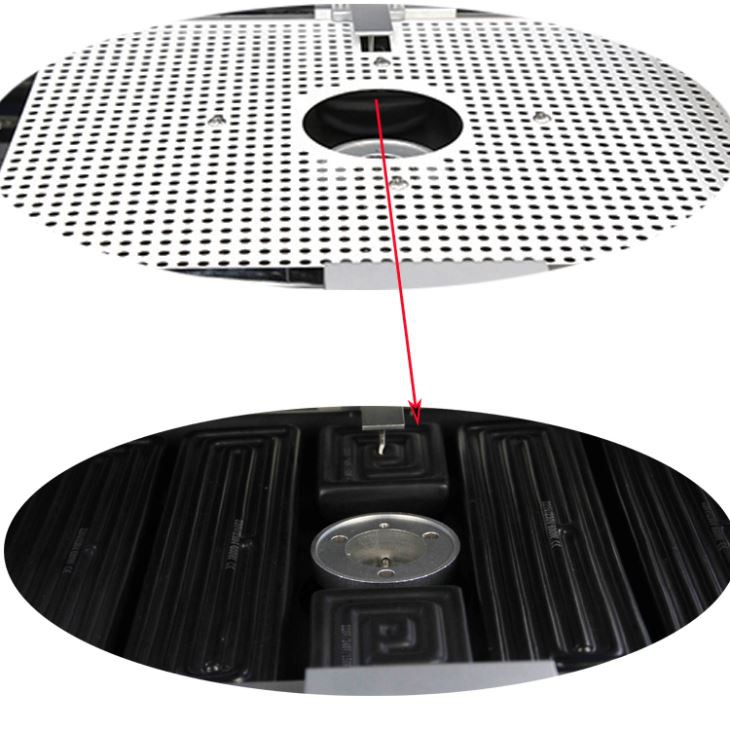

5. IR preheating parth a gwmpesir gan dur-rhwyll, sy'n gwneud gwresogi elfennau yn gyfartal ac yn fwy diogel.





6. Rhyngwyneb gweithredu ar gyfer gosod amser a thymheredd, gellir storio proffiliau tymheredd cymaint â 50,000 o grwpiau.









5. Pam Dewiswch Ein Gweithfan SMD SMT LED BGA Awtomatig?



6. Tystysgrif BGA system ailweithio peiriant atgyweirio cyfrifiadur

Tystysgrifau UL, E-MARK, CSC, Cyngor Sir y Fflint, CE ROHS. Yn y cyfamser, er mwyn gwella a pherffeithio'r system ansawdd, mae Dinghua wedi pasio ardystiad archwilio ar y safle ISO, GMP, FCCA, C-TPAT.

7. Pacio a Cludo peiriant ail-weithio BGA Awtomatig



8. Cludo ar gyfer gorsaf ailweithio BGA

DHL, TNT, FEDEX, SF, cludiant môr a llinellau arbennig eraill, ac ati. Os ydych chi eisiau tymor cludo arall, dywedwch wrthym.

Byddwn yn eich cefnogi.



9. Telerau Talu

Trosglwyddiad banc, Western Union, Cerdyn Credyd.

Dywedwch wrthym os oes angen cymorth arall arnoch.

10. Y wybodaeth berthnasol ar gyfer apeiriant atgyweirio BGA reballing iwtomatig isgoch

1. Dosbarthiad Peiriannau Atgyweirio

Aliniad Optegol:Cyflawnir aliniad optegol trwy ddefnyddio delweddu prism a goleuadau LED yn y modiwl optegol. Mae'r gosodiad hwn yn addasu dosbarthiad y maes golau, gan ganiatáu i ddelwedd sglodyn bach gael ei arddangos ar y sgrin ar gyfer aliniad ac atgyweirio optegol manwl gywir.

Aliniad An Optegol:Mae aliniad anoptegol yn golygu alinio'r BGA â llaw â llinellau sgrin a phwyntiau'r PCB gan ddefnyddio'r llygad noeth i gyflawni aliniad ac atgyweirio. Gall offer deallus ar gyfer aliniad gweledol, weldio a dadosod elfennau BGA o wahanol feintiau wella cynhyrchiant atgyweirio yn sylweddol a lleihau costau.

2. Dulliau Gwresogi

Ar hyn o bryd, mae yna dri dull gwresogi yn y system atgyweirio: aer poeth uchaf + is-goch gwaelod, is-goch uchaf a gwaelod, ac aer poeth uchaf a gwaelod. Nid oes unrhyw gasgliad pendant ynghylch pa fodd yw'r gorau. Gall y system aer poeth uchaf gael ei yrru gan naill ai ffaniau neu bympiau aer, gyda phympiau aer yn gyffredinol yn well. Mae gwresogi isgoch, yn enwedig isgoch pell, yn aml yn cael ei ffafrio oherwydd bod tonnau isgoch pell yn olau anweledig, heb fod yn sensitif i liw, ac mae ganddynt fynegeion amsugno a phlygiant cyson ar draws gwahanol ddeunyddiau, gan ei gwneud yn fwy effeithiol na gwresogi isgoch safonol. Mewn sodro ail-lif aer poeth, mae'n hanfodol bod gwaelod y PCB yn cael ei gynhesu i atal rhyfelo ac anffurfio oherwydd gwresogi un ochr ac i gwtogi'r amser toddi past solder. Mae'r gwres gwaelod hwn yn arbennig o bwysig ar gyfer ail-weithio BGA ar fyrddau mawr. Y tri dull gwresogi gwaelod ar gyfer offer atgyweirio BGA yw aer poeth, isgoch, ac aer poeth + isgoch. Mae gwresogi aer poeth yn darparu gwresogi gwastad ac fe'i argymhellir yn gyffredinol, tra gall gwresogi is-goch arwain at wresogi PCB anwastad. Mae'r cyfuniad aer poeth + isgoch bellach yn cael ei ddefnyddio'n eang yn Tsieina.

3. Dulliau Rheoli

Mae yna wahanol ddulliau rheoli mewn peiriannau atgyweirio BGA, gan gynnwys rheoli offer, sydd â chyfradd atgyweirio isel ac sy'n peryglu llosgi sglodion BGA, yn enwedig rhai di-blwm. Mewn cymhariaeth, gall peiriannau atgyweirio pen uchel ddefnyddio rheolaeth PLC neu reolaeth gyfrifiadurol lawn ar gyfer gweithrediadau mwy manwl gywir.

4. Detholiad o Nozzles Aer

Dewiswch ffroenell reflow aer poeth da, gan ei fod yn darparu gwres di-gyswllt. Yn ystod gwresogi, mae'r sodrwr ym mhob cymal ar y BGA yn toddi ar yr un pryd oherwydd y llif aer tymheredd uchel, gan sicrhau amgylchedd tymheredd sefydlog trwy gydol y broses ail-lifo a diogelu cydrannau cyfagos rhag difrod aer poeth darfudol. Mae llwyddiant yn dibynnu ar unffurfiaeth dosbarthiad gwres ar y pecyn a'r pad PCB, heb amharu ar y cydrannau yn ystod reflow.

Mae gan y mwyafrif o ddyfeisiau lled-ddargludyddion a ddefnyddir ym mhroses atgyweirio BGA dymheredd gwrthsefyll gwres rhwng 240 gradd a 600 gradd. Ar gyfer systemau atgyweirio BGA, mae rheoli'r tymheredd gwresogi a sicrhau unffurfiaeth yn hanfodol. Mae trosglwyddo gwres yn golygu chwythu aer wedi'i gynhesu trwy ffroenell wedi'i siapio fel yr elfen sy'n cael ei thrwsio. Mae dynameg llif aer, gan gynnwys effeithiau laminaidd, ardaloedd pwysedd uchel ac isel, a chyflymder cylchrediad, ynghyd ag amsugno a dosbarthu gwres, yn gwneud adeiladu nozzles aer poeth ar gyfer gwresogi lleol a sicrhau bod BGA yn atgyweirio'n iawn yn dasg gymhleth. Gall unrhyw amrywiad mewn pwysau neu broblemau gyda'r ffynhonnell aer cywasgedig neu'r pwmp leihau perfformiad y peiriant yn sylweddol.

5. Cyflwyniad i Peiriannau Presennol

Mae'r DH-A2, a gynhyrchwyd gan Shenzhen Dinghua Technology Development Co, Ltd, yn enghraifft nodedig. Mae gwaelod mawr y peiriant hwn yn defnyddio gwresogi is-goch, sy'n cynnwys chwe grŵp o bibellau gwresogi is-goch, tra bod y gwaelod bach yn defnyddio gwynt gwresogi isgoch. Mae'r rhan uchaf yn defnyddio gwresogi aer poeth, sy'n cynnwys coil gwifren gwresogi a phibell nwy pwysedd uchel. Mae'r system reoli yn gweithredu yn y modd PLC a gall storio hyd at 200 o gromliniau tymheredd.

Manteision:

a. Mae'n defnyddio tri chorff gwresogi annibynnol, a gall dau ohonynt gynhesu mewn adrannau; mae un ar gyfer gwresogi tymheredd cyson, gyda'r opsiwn i ddiffodd pum corff gwresogi i leihau'r defnydd o bŵer.

b. Mae'r system aliniad optegol yn caniatáu ar gyfer gweithrediadau alinio mwy cyfleus a chyflymach.

c. Mae'r ffrâm cymorth PCB yn cynnwys tyllau lleoli ar gyfer gosod PCB cyflymach a haws, yn enwedig ar gyfer byrddau siâp afreolaidd.

d. Mae defnyddio tri chorff gwresogi annibynnol yn arwain at lethr codiad tymheredd cyflymach, gan fodloni gofynion proses di-blwm yn well.

e. Mae'r rheolaeth tymheredd uchaf yn defnyddio pwysedd aer allanol, gan ddarparu ffynhonnell pwysedd aer sefydlog a sicrhau dosbarthiad tymheredd unffurf.

dd. Mae'r rhyngwyneb sgrin gyffwrdd yn caniatáu ar gyfer addasu cromlin tymheredd amser real, gan wneud gweithrediad yn fwy cyfleus.

que puede almacenar 200 curvas de temperatura.
