Gorsaf Ailweithio Smd Bga Aer Poeth

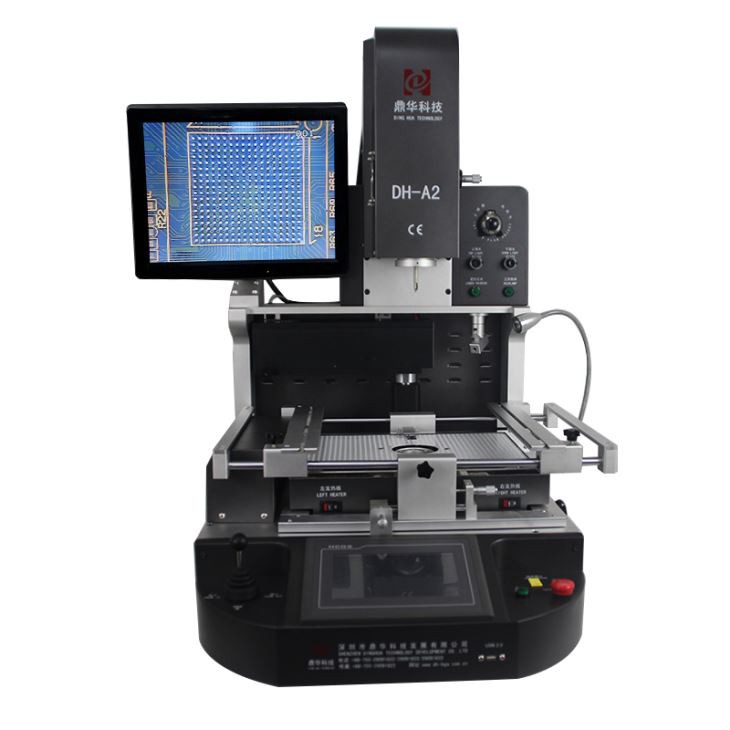

DH-A2 Gorsaf ailweithio smd bga aer poeth



1.Cymhwyso Gorsaf Ailweithio BGA DH-A2



1.Atgyweirio cydrannau BGA: Mae Gorsaf Ailweithio BGA DH-A2 wedi'i dylunio'n arbennig i atgyweirio cydrannau BGA sydd wedi'u difrodi neu'n ddiffygiol ar

byrddau cylched. Gall dynnu a disodli sglodion BGA yn gyflym ac yn gywir, gan sicrhau bod y bwrdd cylched yn cael ei adfer i'w wreiddiol

cyflwr gweithio.



2. Reballing BGA: Reballing yw'r broses o ddisodli'r peli sodro ar sglodyn BGA. Gall Gorsaf Ailweithio DH-A2 BGA yn effeithiol

tynnwch yr hen beli sodro a chymhwyso rhai newydd, gan sicrhau bod y sglodion BGA wedi'i gysylltu'n gadarn â'r bwrdd cylched a bod yna

dim problemau cysylltedd.



3. Microsoldering: Mae Gorsaf Ailweithio BGA DH-A2 hefyd yn addas ar gyfer microsoldering cydrannau bach ar fyrddau cylched. Gall drin

cydrannau bach fel gwrthyddion, cynwysorau, a deuodau yn rhwydd, gan ei wneud yn arf amlbwrpas ar gyfer cymwysiadau ail-weithio cymhleth.



4. Datblygu prototeip: Mae Gorsaf Ailweithio BGA DH-A2 yn offeryn hanfodol ar gyfer datblygu prototeip yn y diwydiant electroneg.

Gall dynnu ac ailosod cydrannau ar fyrddau prototeip yn gyflym ac yn gywir, gan ganiatáu i beirianwyr brofi gwahanol ddyluniadau a

ffurfweddau heb fod angen gweithgynhyrchu PCB drud sy'n cymryd llawer o amser.



I gloi, mae Gorsaf Ailweithio BGA DH-A2 yn offeryn hanfodol ar gyfer atgyweirio ac ail-weithio cydrannau BGA ar fyrddau cylched.

Gyda'i gywirdeb, ei gyflymder a'i amlochredd, fe'i defnyddir yn helaeth mewn amrywiol ddiwydiannau, gan ei wneud yn offeryn anhepgor ar gyfer peirianwyr electronig.

a thechnegwyr.

Nodweddion 2.Product o orsaf ailweithio smd bga aer poeth DH-A2



• Desoldering, mowntio a sodro yn awtomatig.

• Nodweddiadol o gyfaint uchel (250 l/mun), gwasgedd isel (0.22kg/cm2), tymheredd isel (220 gradd) ailweithio yn gwarantu'n llwyr

Sglodion BGA trydan ac ansawdd sodro rhagorol.

• Mae defnyddio chwythwr aer math tawel a gwasgedd isel yn caniatáu rheoleiddio peiriant anadlu tawel, gall y llif aer fod

wedi'i reoleiddio i 250 l/munud yr uchafswm.

• Mae cymorth canolfan gron aml-dwll aer poeth yn arbennig o ddefnyddiol ar gyfer PCB maint mawr a BGA sydd wedi'u lleoli yng nghanol PCB. Osgoi

sodro oer a sefyllfa IC-gollwng.

• Gall proffil tymheredd y gwresogydd aer poeth gwaelod gyrraedd mor uchel â 300 gradd , sy'n hanfodol ar gyfer mamfwrdd maint mawr. Yn y cyfamser,

gellid gosod y gwresogydd uchaf fel gwaith cydamserol neu waith annibynnol.



3.Specification o aer poeth smd bga ailweithio orsaf

Grym	5300W
Gwresogydd uchaf	Aer poeth 1200W
Gwresogydd bolom	Aer poeth 1200W, isgoch 2700W
Cyflenwad pŵer	AC220V± 10% 50/60Hz
Dimensiwn	L530 * W670 * H790 mm
Lleoli	Cefnogaeth PCB rhigol V, a gyda gosodiad cyffredinol allanol
Rheoli tymheredd	K math thermocouple. rheolaeth dolen gaeedig. gwresogi annibynnol
Cywirdeb tymheredd	±2 gradd
maint PCB	Uchafswm 450 * 490 mm, Isafswm 22 * ​​22 mm
Tiwnio mainc waith	±15mm ymlaen/yn ôl, ±15mm i'r dde/chwith
BGAchip	80*80-1*1mm
Isafswm bylchau rhwng sglodion	0.15mm
Synhwyrydd Dros Dro	1 (dewisol)
Pwysau net	70kg

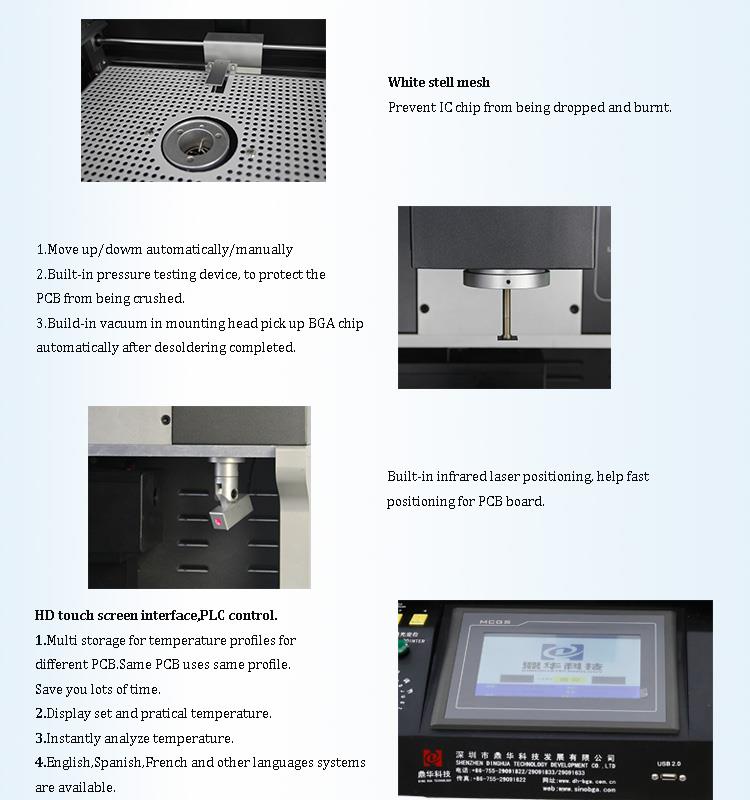

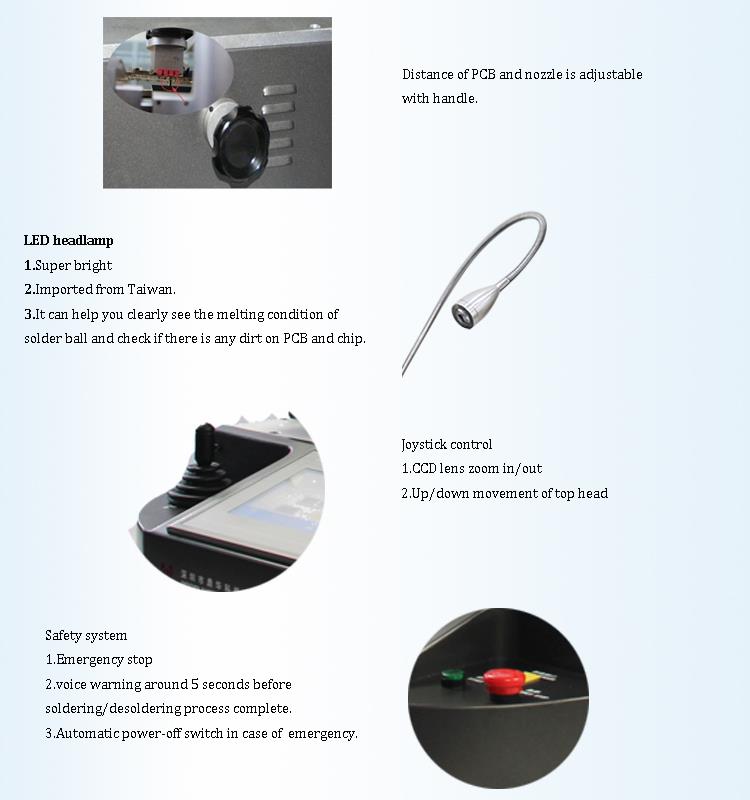

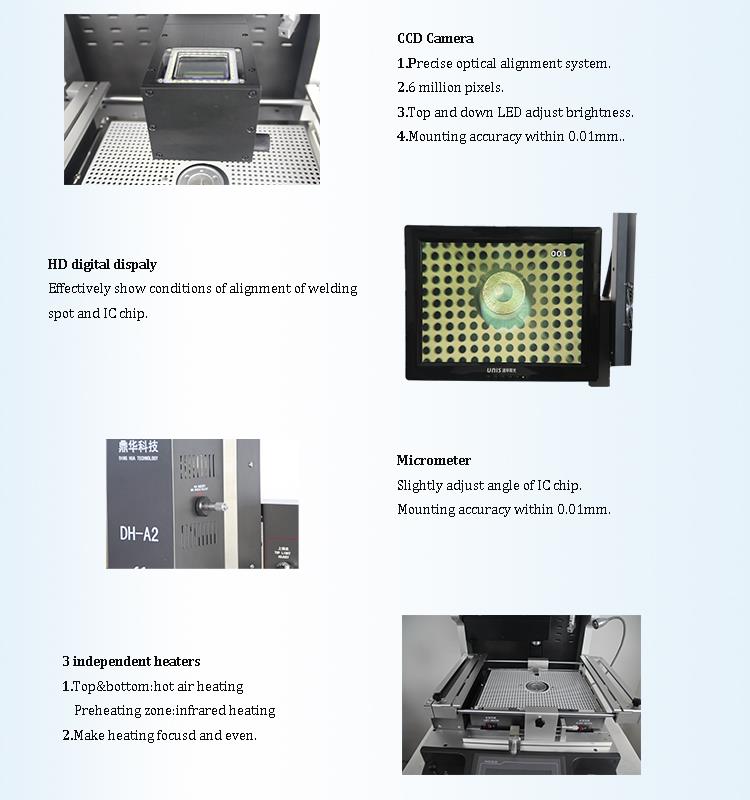

4.Details of DH-A2 Aer poeth smd bga orsaf ailweithio

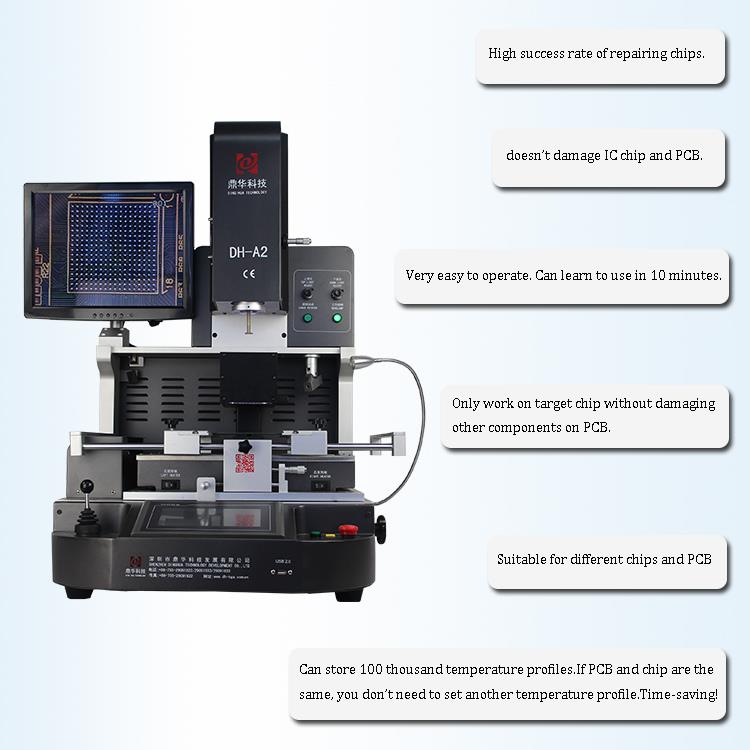

5.Why Dewiswch Ein Gorsaf Ailweithio BGA DH-A2?



6.Tystysgrif Gorsaf Ailweithio DH-A2 BGA

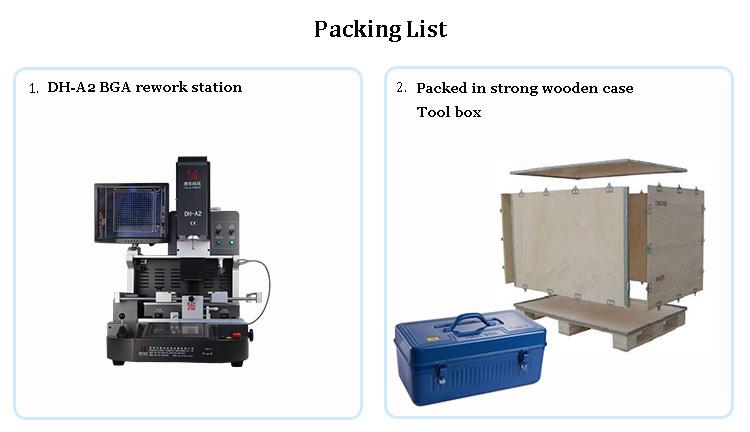

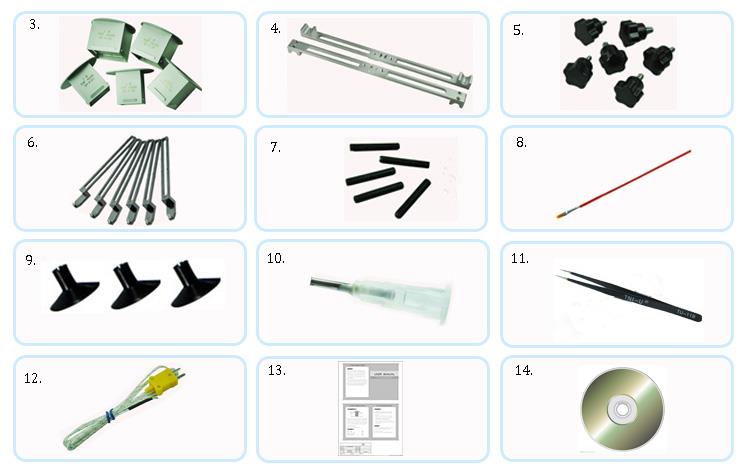

7.Packing & Cludo Gorsaf Ailweithio DH-A2 BGA

8.Gwybodaeth berthynol oDH-A2 Gorsaf ailweithio smd bga aer poeth



A) ychydig o gwestiynau y gallwn sylwi arnynt:

Dewiswch y ffroenell aer priodol, pwyntiwch y ffroenell aer at y sglodyn BGA i'w dynnu, rhowch ddiwedd y tymheredd

cebl mesur i mewn i ryngwyneb mesur tymheredd gorsaf ailweithio BGA, a mewnosodwch y tymheredd

pen mesur ar waelod y sglodion BGA. Gosodwch y gromlin tymheredd yn ôl y tabl canlynol a'i gadw

ar gyfer defnydd nesaf.



2. Dechreuwch orsaf ailweithio BGA. Ar ôl cyfnod o amser, defnyddiwch y pliciwr i gyffwrdd â'r sglodion heb ymyrraeth. Dyma chi

angen bod yn ofalus i beidio â chyffwrdd ag ef yn rhy galed. Pan fydd y tweezers yn cyffwrdd â'r sglodion ac yn gallu symud ychydig, yna'r pwynt toddi

o'r sglodion yn cael ei gyrraedd. Ar yr adeg hon gallwch fesur y tymheredd, yna addasu'r gromlin tymheredd a'i arbed.



3. Pan fyddwn yn gwybod pwynt toddi y sglodion, yna gellir gosod y tymheredd hwn fel y tymheredd uchaf ar gyfer sodro,

ac mae'r amser yn gyffredinol tua 20 eiliad ar gyfer yr offer. Dyma'r dull i ganfod tymheredd eich sglodyn p'un ai

mae'n ddi-blwm neu heb blwm. Yn gyffredinol, mae tymheredd wyneb BGA wedi'i osod i'r tymheredd uchaf pan fydd y tymheredd gwirioneddol

o blwm yn cyrraedd 183 gradd. Pan fydd tymheredd gwirioneddol di-blwm yn cyrraedd 217 gradd, BGA Mae'r tymheredd arwyneb wedi'i osod

i'r tymheredd uchaf.



B) Cynhesu i dymheredd cyson:

1. Cynhesu

Prif rôl yr adran tymheredd cyn gwresogi a gwresogi yw tynnu lleithder o'r bwrdd PCB, atal pothellu,

a chynhesu'r PCB cyfan i atal difrod thermol. Felly, dylid nodi yn y cam preheating bod y tymheredd

dylid ei osod rhwng 60 gradd C a 100 gradd C, a gellir rheoli'r amser tua 45s i gyflawni'r effaith cynhesu. Wrth gwrs, yn

y cam hwn, gallwch chi ymestyn neu fyrhau'r amser cynhesu yn ôl y sefyllfa wirioneddol, oherwydd bod y cynnydd yn y tymheredd yn dibynnu

ar eich amgylchedd.



2. tymheredd cyson

Ar ddiwedd yr ail gyfnod o weithrediad tymheredd cyson, dylid cadw tymheredd y BGA rhwng (di-blwm:

150 ~ 190 gradd C, gyda phlwm: 150-183 gradd C). Os yw'n rhy uchel, mae'n golygu bod tymheredd yr adran wresogi a osodwyd gennym yn rhy uchel Gallwch chi

gosod tymheredd yr adran hon yn is neu gwtogi'r amser. Os yw'n rhy isel, gallwch gynyddu tymheredd yr adran preheating

a'r adran wresogi neu gynyddu'r amser. (150-190 gradd C di-blwm, amser 60-90s; gyda 150-183 gradd C, amser 60-120s).



Yn yr adran tymheredd hon, rydym yn gyffredinol yn gosod y tymheredd ychydig yn is na'r tymheredd yn yr adran wresogi. Y pwrpas yw

i gydraddoli'r tymheredd y tu mewn i'r bêl sodr, fel bod tymheredd cyffredinol y BGA yn gyfartal, a'r tymereddau hynny yw

gostwng yn araf. A gall yr adran hon actifadu'r fflwcs, tynnu'r ocsid a'r ffilm arwyneb ar yr wyneb metel i'w sodro, a'r

anweddolion y fflwcs ei hun, gwella'r effaith gwlychu a lleihau effaith gwahaniaeth tymheredd. Tymheredd y gwirioneddol

mae angen rheoli pêl sodr prawf yn yr adran tymheredd cyson (di-blwm: 170 ~ 185 gradd, plwm 145 ~ 160 gradd), a gall yr amser fod yn 30-50s.
