Gorsaf sodro is -goch SMD BGA
Hawdd ei weithredu. Yn addas ar gyfer sglodion a motherboard o wahanol feintiau. High gyfradd atgyweirio lwyddiannus.
Disgrifiad

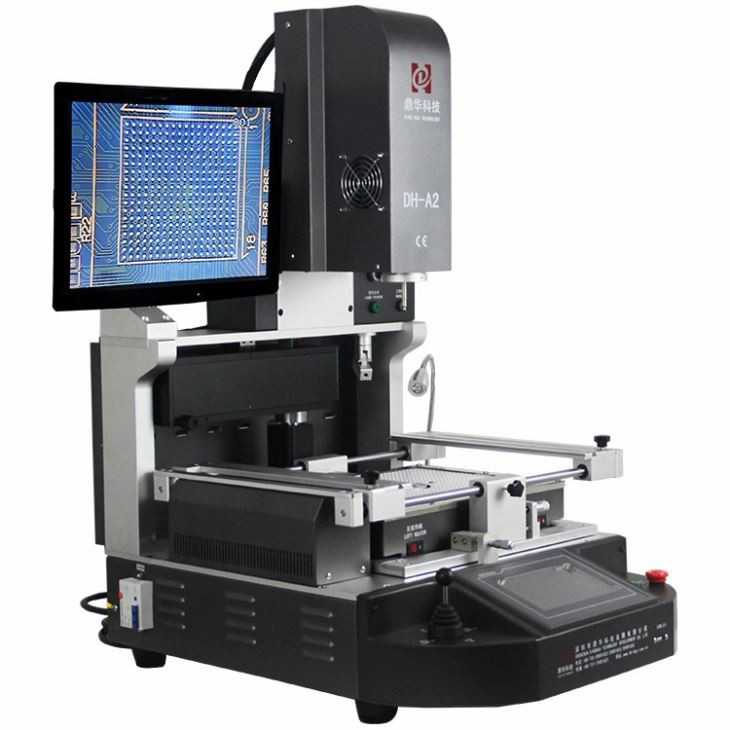

Gorsaf sodro is -goch SMD BGA
1. Cymhwyso gorsaf sodro is -goch SMD BGA
Yn addas ar gyfer gwahanol PCB.
Motherboard cyfrifiadur, ffôn clyfar, gliniadur, bwrdd rhesymeg MacBook, camera digidol, cyflyrydd aer, teledu ac offer electronig arall o'r diwydiant meddygol, diwydiant cyfathrebu, diwydiant ceir, ac ati.
Yn addas ar gyfer gwahanol fathau o sglodion: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, Sglodion LED.
2. Nodweddion product gorsaf sodro is-goch DH-A2 SMD BGA
• Desolding, mowntio a sodro'n awtomatig.
• Nodweddol o gyfaint uchel (25 0 l/ min), gwasgedd isel (0.22kg/ cm2), mae ail -weithio temp isel (220 gradd) yn gwarantu'n llwyr drydan sglodion BGA ac ansawdd sodro rhagorol.
• Mae'r defnydd o chwythwr aer distaw a phwysau isel yn caniatáu rheoleiddio peiriant anadlu distaw, gellir rheoleiddio'r llif aer i 250 l/min yr uchafswm.
• Mae cefnogaeth canol-dwll aer poeth yn arbennig o ddefnyddiol ar gyfer PCB a BGA maint mawr sydd wedi'i leoli yng nghanol PCB. Osgoi sodro oer a sefyllfa gollwng IC.
• Gall proffil tymheredd gwresogydd aer poeth gwaelod gyrraedd mor uchel â 300 gradd, sy'n hanfodol ar gyfer motherboard maint mawr. Yn y cyfamser, gellid gosod y gwresogydd uchaf fel gwaith cydamserol neu annibynnol
Mae DH-G620 yr un fath yn gyfan gwbl â DH-A2, yn difetha'n awtomatig, codi, rhoi yn ôl a sodro am sglodyn, gydag aliniad optegol ar gyfer mowntio, ni waeth a oes gennych brofiad ai peidio, gallwch ei feistroli mewn un awr.
3.-nodi gorsaf sodro is-goch DH-A2 SMD BGA
| Bwerau | 5300w |
| Gwresogydd uchaf | Aer poeth 1200W |
| Gwresogydd gwaelod | Aer Poeth 1200W. Is -goch 2700W |
| Cyflenwad pŵer | AC220V ± 10% 50/60Hz |
| Dimensiwn | L530*w670*h790 mm |
| Safleoedd | Cefnogaeth PCB V-Groove, a chyda gosodiad cyffredinol allanol |
| Rheolaeth tymheredd | K math thermocwl, rheolaeth dolen gaeedig, gwres annibynnol |
| Cywirdeb tymheredd | ± 2 radd |
| Maint PCB | Max 450 *490 mm, min 22 *22 mm |
| Tiwnio main mainc | ± 15mm ymlaen/yn ôl, ± 15mm dde/chwith |
| Sglodion BGA | 80*80-1*1mm |
| Isafswm bylchau sglodion | 0. 15mm |
| Synhwyrydd temp | 1 (dewisol) |
| Pwysau net | 70kg |
4.Details o orsaf sodro is-goch DH-A2 SMD BGA
5. Pam dewis ein gorsaf sodro is-goch BGA DH-A2 BGA?
6.Certificate o orsaf sodro is-goch BGA DH-A2 SMD
7.Packio a chludo gorsaf sodro is-goch DH-A2 SMD BGA

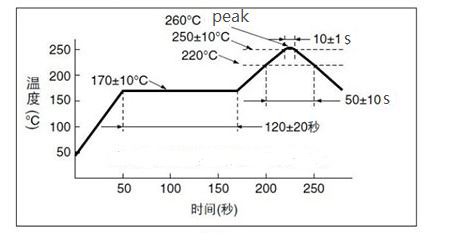

8.Sut i osod tymereddau ar gyfer BGA Chip yn rhydd o blwm ar gyfer sodro
Gyda'r defnydd eang o sglodion, rydym hefyd wedi talu mwy a mwy o sylw i broblem ailweithio sglodion. Ar hyn o bryd, mae dau brif fath o sglodion BGA yn cael eu defnyddio yn y farchnad. Mae un yn cael ei arwain, y llall yn ddi-blwm, yn arwain ac yn ddi-blwm BGA SIP SILLING PROSES TEMPERATURE Gosodiadau yn wahanol, felly pa mor briodol yw'r gosodiad tymheredd proses sodro sglodion BGA di-blwm? Bydd technoleg Dinghua nesaf Xiaobian yn rhoi cyflwyniad manwl i chi.
O dan amgylchiadau arferol, mae'r gofynion tymheredd ar gyfer sglodion BGA di-blwm yn llym iawn wrth sodro. Mae'r tymheredd y mae pwynt toddi sglodion BGA di-blwm tua 35 gradd yn uwch na phwynt toddi sglodion BGA heb blwm. Mae angen i sglodion BGA arweiniol ddeall ei nodweddion cyn sodro. A siarad yn gyffredinol, mae pwynt toddi sodro ail-lenwi di-blwm yn amrywio yn ôl y past sodr di-blwm. Yma rydyn ni'n rhoi dau werth fel cyfeiriad. Mae pwynt toddi aloi tun-arian-copr tua 217 gradd, ac mae pwynt toddi past sodr aloi copr tun tua 227 gradd. O dan y ddau dymheredd hyn, ni ellir toddi past sodr oherwydd gwresogi annigonol. Wrth brynu gorsaf ailweithio BGA, mae angen i chi hefyd dalu sylw i ymgynghori â'r gwneuthurwr ynghylch tymheredd gwresogi'r sglodyn BGA di-blwm. A all y ddyfais gwrdd â'r tymheredd. Os na, mae angen i chi ystyried a ddylid prynu. Yn gyffredinol, dylai'r tymheredd yn y ffwrnais ddi-blwm fod tua 10 gradd. Mae'r canlynol yn gyflwyniad manwl:
| Cynhwysyn aloi | bwynt toddi |
| Sn99ag 0. 3Cu 0. 7 | 217-221 |
| Sn95.5ag4cu 0. 5 | 217-219 |
| Sn95.5ag3.8cu 0. 7 | 217-220 |
| Sn95.7ag3.8cu 0. 5 | 217-219 |
| Sn96.5ag3cu 0. 5 | 216-217 |
| Sn98.5ag 0. 5cu1 | 219-221 |
| SN96.5CU3.5 | 211-221 |
| Sn99cu1 | 225-227 |
Wrth weithredu sodro sglodion BGA di-blwm, rydym yn gyffredinol yn defnyddio'r metel dalen cyfan i wneud ceudod y ffwrnais, a all sicrhau'n effeithiol nad yw ceudod y ffwrnais yn ystof ar dymheredd uchel. Fodd bynnag, mae yna lawer o weithgynhyrchwyr gwael sy'n defnyddio darnau bach o fetel dalen i rannu i geudod y ffwrnais er mwyn cystadlu am y pris. Mae'r math hwn o offer yn anweledig yn gyffredinol os na fyddwch yn talu sylw iddo, ond bydd difrod ystof yn digwydd os yw o dan dymheredd uchel.
Mae'r sglodyn BGA di-blwm hefyd yn hanfodol ar gyfer profi cyfochrogrwydd y trac yn ystod tymheredd uchel a gweithrediad tymheredd isel cyn sodro oherwydd bydd hyn yn effeithio'n uniongyrchol ar gyfradd llwyddiant sodro sglodyn BGA. Os yw deunyddiau a dyluniad yr offer ailweithio BGA a brynwyd yn achosi i'r trac gael ei ddadffurfio'n hawdd o dan amodau tymheredd uchel, bydd yn achosi jamio neu ollwng cardiau. Mae sodr plwm confensiynol SN63PB37 yn aloi ewtectig, ac mae ei bwynt toddi a'i dymheredd pwynt rhewi yr un peth, y mae'r ddau ohonynt yn 183 gradd C. Nid yw cymalau sodr di-blwm Snagcu yn aloion ewtectig, ac mae eu pwyntiau toddi yn amrywio o 217 Mae gradd C i 221 gradd C, tymereddau o dan 217 gradd C yn solid, ac mae'r tymheredd uwchlaw 221 gradd C yn hylif. Pan fydd y tymheredd rhwng 217 gradd C a 221 gradd C Dangosodd yr aloi gyflwr ansefydlog
