CCD Camera Optegol Bga Reballing Machine
Camera CCD optegol peiriant reballing BGA Gorsaf ail-weithio BGA/UDRh Awtomatig, gydag ardal cynhesu IR mawr hyd at 430 * 480mm, fel y teledu, cyflyrydd aer ac oergell ac ati, hefyd, mae ei beiriant bwydo sglodion awtomatig llawn yn ddeallus iawn . Paramedr cynnyrch camera CCD optegol ...
Disgrifiad
Peiriant reballing BGA camera CCD optegol
Gorsaf ail-weithio BGA/UDRh awtomatig, gydag ardal gynhesu IR fawr hyd at 430 * 480mm, fel y teledu,
gellir atgyweirio cyflyrydd aer ac oergell ac ati, hefyd, mae ei beiriant bwydo sglodion awtomatig llawn yn ddeallus iawn.
Paramedr cynnyrch peiriant reballing BGA camera CCD optegol
Cyfanswm Pŵer | 6800W |
Gwresogydd uchaf | 1200W |
Gwresogydd gwaelod | 2il 1200W, 3ydd gwresogydd IR 4200W |
Grym | AC220V ±10％50Hz |
Modd gweithredu | Dau fodd: llaw ac awtomatig. Sgrin gyffwrdd HD, peiriant dyn deallus, gosodiad system ddigidol. |
Lens camera CCD optegol | Blaen / yn ôl, dde / chwith gyda llaw |
Chwyddiad camera | 10x - 220x |
Tiwnio mainc gwaith: | ±15mm ymlaen/yn ôl, ±15mm i'r dde/chwith |
Lleoliad BGA | Safle laser, lleoliad cyflym a chywir pcb a bga |
Lleoliad PCB | Lleoliad deallus, gellir addasu PCB i gyfeiriad X, Y gyda "cefnogaeth 5 pwynt" ynghyd â braced PCB rhigol V ynghyd â gosodiadau cyffredinol. |
Rheoli tymheredd | Synhwyrydd K, dolen agos, rheolaeth PLC |
Cywirdeb lleoliad: | ±0.01mm |
Cywirdeb tymheredd | ±1 gradd |
Goleuo | Arweiniodd Taiwan golau gweithio, unrhyw ongl gymwysadwy |
Storio proffil tymheredd | 50000 o grwpiau |
maint PCB | Uchafswm 530×490 mm Isafswm 22×22 mm |
sglodion BGA | 2x2 - 80x80 mm |
Isafswm bylchau rhwng sglodion | 0.15mm |
Synhwyrydd tymer allanol | 4pc |
Dimensiynau Peiriant | 780x740x890mm |
Pwysau net | 97KG |
Pwysau gros | 140KG |
Dimensiwn Pacio | 118*86*121 cm |
Mae manylion cynnyrch peiriant reballing camera CCD optegol BGA

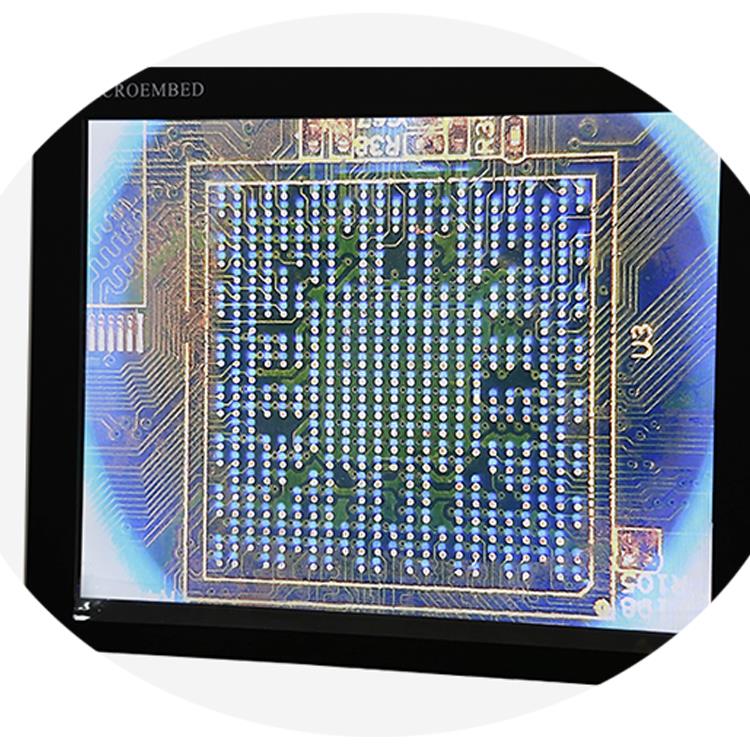

Sgrin monitor, 15 modfedd, 1080P ar gyfer yr holl ddotiau ar ddelweddu sglodion a mamfwrdd arno.

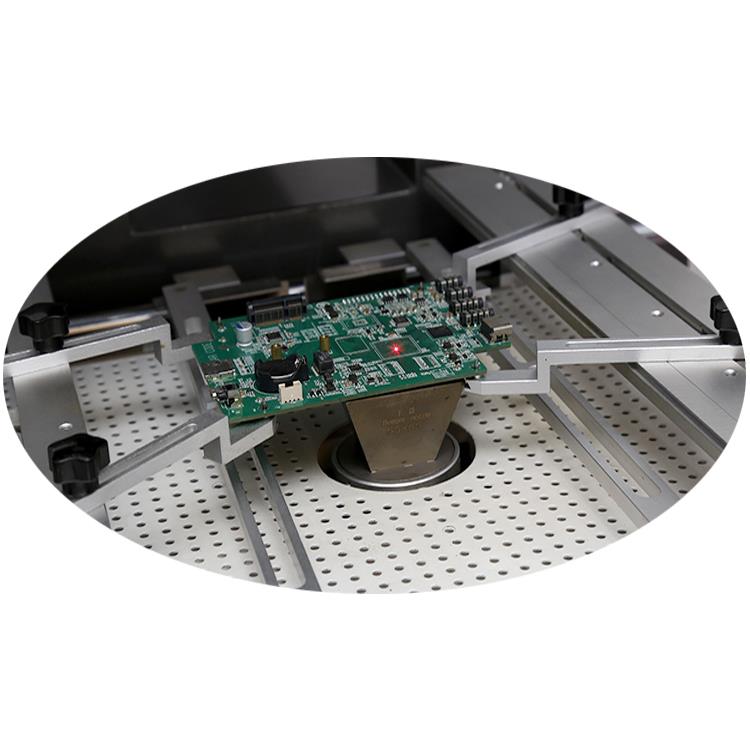

Mae yna 2 ardal wresogi annibynnol o dan famfwrdd, mae un yn IR, mae un yn aer poeth, ffroenell a ddefnyddir ar gyfer yr aer poeth,
gellir newid ac addasu ei faint.
Switsys IR , 4 darn , wrth atgyweirio mamfwrdd bach neu fach iawn, gellir diffodd 2 ohonyn nhw neu bob un ohonynt ar gyfer
dim angen defnyddio pŵer.

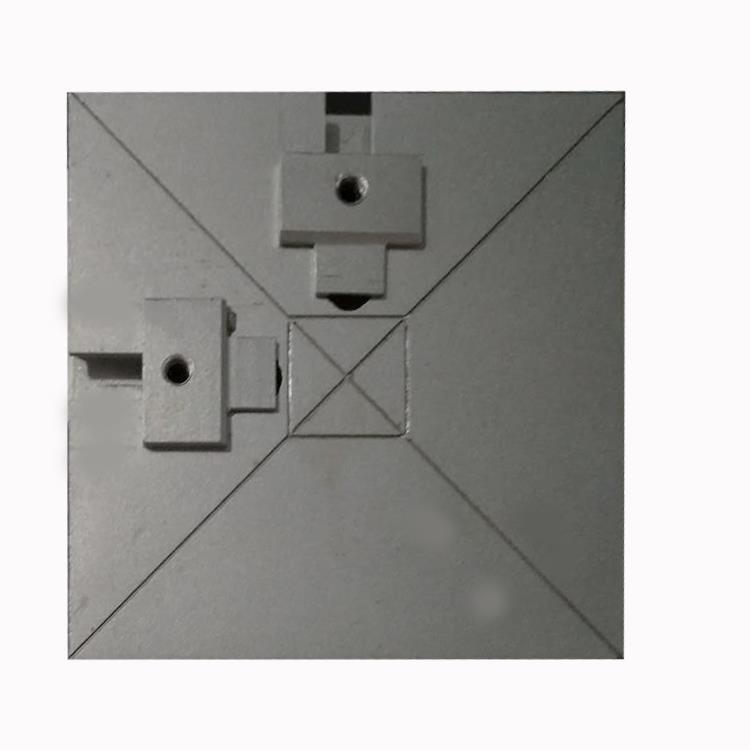

Bwydydd sglodion ar gyfer y maint hwn o 2 * 2 ~ 80 * 80mm, ac mae'n gwbl awtomatig ar gyfer sglodion sy'n cael ei lwytho ymlaen neu ei godi ohono.
Am ein gweithdy a swyddfa:
Gweithdy eang a llachar ar gyfer gweithgynhyrchu peiriannau ail-weithio BGA, gan fodloni safon ISO9001: 2000, ein
cenhadaeth yw darparu'r cynnyrch o ansawdd uchel ar gyfer pob un o'r cwsmeriaid.
Yn un o'n swyddfeydd ar gyfer gwasanaeth gwerthu a rheoli ansawdd rheoli, mae gan bob un o'n gwerthiannau brofiad cyrhaeddiad i'r rheini
Gorsaf ail-weithio BGA, fel arfer, os oes unrhyw broblem ynglŷn â pheiriant, gall ein peiriannydd gwerthu rhagorol ddatrys y rhan fwyaf ohonynt.
Dosbarthu, cludo a gwasanaethu gorsaf ailweithio BGA:
Cyn ei ddanfon, bydd y peiriant yn profi dirgrynol am o leiaf 72 awr, ni yw'r ffatri gyntaf sy'n dosio'r broses.

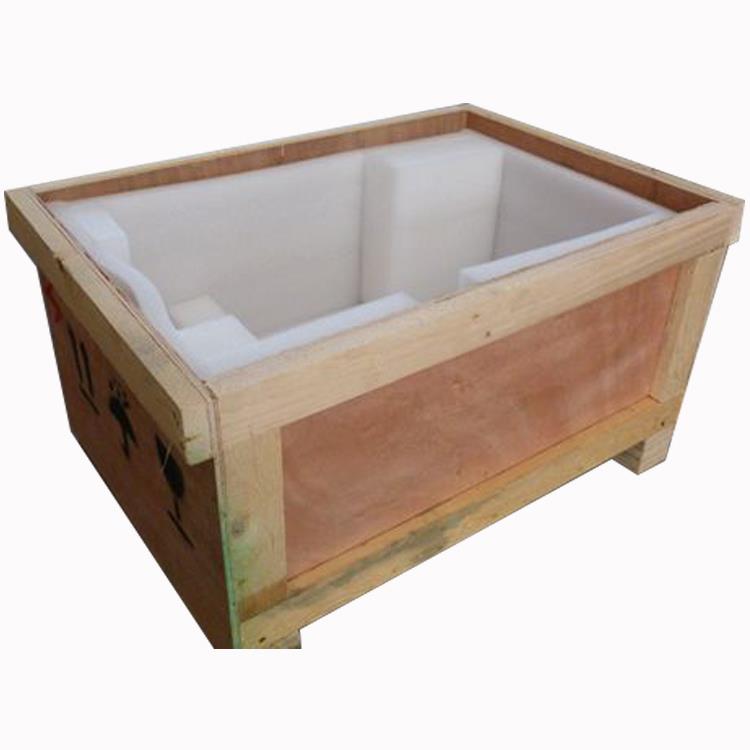

Deunydd pren haenog cadarn gyda 5 haen (wedi'i fygdarthu), ewyn y tu mewn rhwng gorsaf ailweithio a blwch BGA,
gyda bwlch rhwng y blwch a'r ddaear i'w fforchio'n gyfleus a'i gario i fyny yn y cerbyd neu ar y ddaear.
Cwestiynau Cyffredin am beiriant reballing BGA camera CCD optegol
1. C: A fydd gadael i'r peiriant redeg eto i'w brofi ar ôl dirgrynu?
A: Wrth gwrs, bydd peiriant yn rhedeg am o leiaf 12 awr gyson, rhag ofn y bydd unrhyw broblem, bydd yn dirgrynu eto,
yna rhedeg eto, dim ond er mwyn i'r orsaf ail-weithio BGA fod yn berffaith pan gafodd y cwsmer.
2. C: A allwch chi ddysgu i mi sut i ddefnyddio os ydw i'n newydd?
A: Yn sicr, mae'r rhan fwyaf o gwsmeriaid a brynodd yr orsaf ail-weithio BGA hyn gyda system aliniad optegol yn newydd,
ac mae'r peiriannau hyn yn llawer haws nag un â llaw.
3. C: OS oes gennych beiriannau eraill, ac eithrio gorsaf ailweithio BGA?
A: Oes, mae gennym ni, megis, peiriant cloi sgriw awtomatig, gorsaf sodro Awtomatig a dosbarthu Glud.
peiriant ac ati.
4. C: A ydych chi'n cynhyrchu PCBs, sglodion neu gydrannau eraill?
A: Na, rydym yn canolbwyntio ar offer awtomeiddio, ein cenhadaeth yw gwneud 21stcanrif mwy o effeithlonrwydd.
Rhai sgiliau am atgyweirio PCB:
Toriad Cylchdaith, Cylchedau Wyneb
Defnyddir y dull hwn i dorri cylched neu fyr. Mae rhan fach o'r gylched yn cael ei thynnu gan ffurfio toriad.
Dylai lled yr egwyl fod o leiaf mor eang â'r bwlch lleiaf rhwng y dargludyddion. Y Gyllell Lawfeddygol
neu gyflymder uchel, defnyddir System Micro-Drill. Argymhellir y dull hwn ar gyfer toriadau cylched arwyneb yn unig.
Ar ôl torri, mae'r ardal wedi'i selio ag epocsi.
TREFN
Nodwch y cylched neu'r byr i'w dorri. Darganfyddwch o'r gwaith celf neu luniadau ble mae'r lleoliad gorau
yw gwneud y toriad. Dylai lled y toriad o leiaf gyd-fynd â'r gofod trydanol lleiaf sydd ei angen.
2. Glanhewch yr ardal.
3. Gwnewch ddau doriad bach yn ofalus gyda'r gyllell a thynnwch y darn byr o gylched.
4. Dewiswch y felin bêl maint priodol a'i fewnosod yn y System Micro-Drill. Gosodwch y cyflymder i uchel.
Dylai'r felin bêl fod tua'r un lled â'r gylched sydd i'w thorri
5. Gwnewch 1 neu 2 doriad yn ofalus yn ôl yr angen.
6. Gwiriwch barhad i sicrhau bod y gylched wedi'i thorri.
7. Glanhewch yr ardal.
8. Cymysgwch epocsi. Os dymunir, ychwanegwch asiant lliw i'r epocsi cymysg i gyd-fynd
9. y lliw bwrdd PC.
10.Completed atgyweirio.
