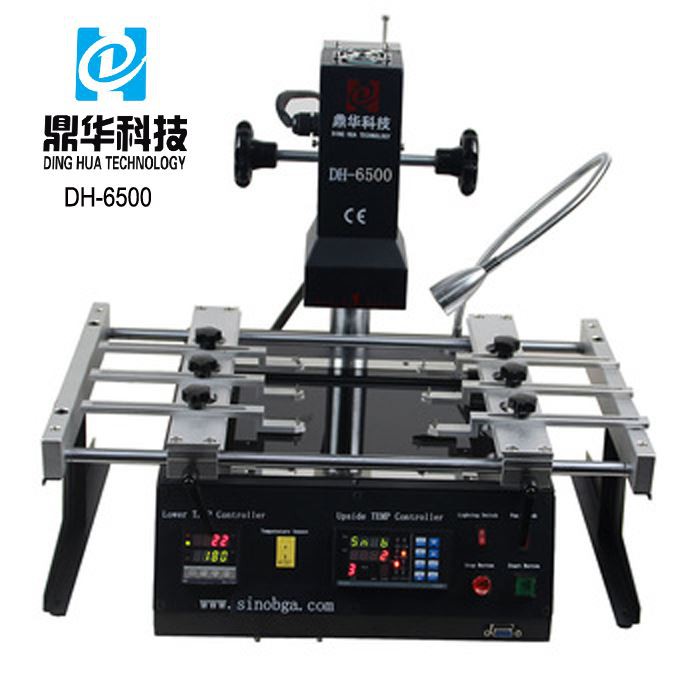

Peiriant Ail-bennu Sglodion IR6500 Bga

 DH{0}} cyfadeilad atgyweirio isgoch cyffredinol gyda rheolyddion tymheredd digidol a gwres ceramig ar gyfer Xbox,

Sglodion PS3 BGA, gliniaduron, pcs, etc.repaired.





Mae'r DH-6500 mae'n wahanol chwith, dde ac ochr gefn

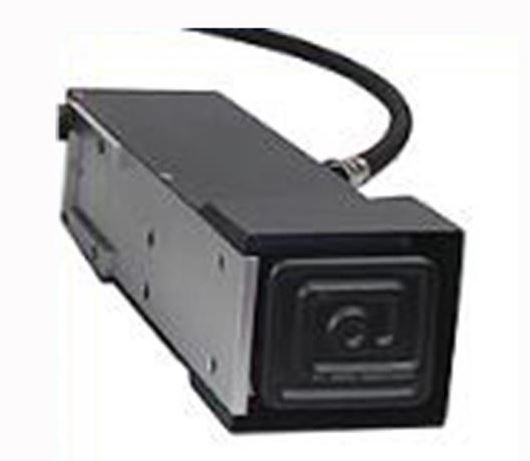

Y gwresogi ceramig IR uchaf, tonfedd 2 ~ 8um, yr ardal wresogi yw hyd at 80 * 80mm, cymhwysiad ar gyfer Xbox, mamfwrdd consol hapchwarae, a thrwsio lefel sglodion arall.

Y gosodiadau cyffredinol, 6 darn o rai gyda rhicyn bach a phin tenau a chodi, y gellir eu defnyddio i osod mamfyrddau afreolaidd ar y fainc weithio, gall maint y PCB fod hyd at 300 * 360mm.

Ar gyfer mamfyrddau sefydlog, ni waeth sut mae PCB gydag unrhyw siâp, y gellir ei osod ymlaen ac ar gyfer sodro

Desoldering



Y parth cynhesu gwaelod, wedi'i orchuddio â tharian wydr gwrth-dymheredd uchel, ei ardal wresogi yw 200 * 240mm, gellir defnyddio'r rhan fwyaf o famfyrddau arno.



2 rheolydd tymheredd ar gyfer gosod amser a thymheredd y peiriannau, gellir gosod 4 parth tymheredd ar gyfer pob proffil tymheredd, a gellir arbed 10 grŵp o broffiliau tymheredd.





Paramedrau peiriant ail-bennu sglodion bga IR6500:

Cyflenwad pŵer	110% 7e250V % 2b/-10}% 50% 2f60Hz
Grym	2500W
Parthau Gwresogi	2 IR
PCB ar gael	300 * 360mm
Maint cydrannau	2*2 ~ 78*78mm
Pwysau net	16kg

FQA

C: A all atgyweirio ffôn symudol?

A: Ydy, gall.



C: Faint am 10 set?

A: For a better price, please email us: john@dh-kd.com



C: A hoffech chi dderbyn OEM?

A: Ydw, rhowch wybod i ni faint y gallai fod ei angen arnoch chi?



C: A allaf brynu'n uniongyrchol o'ch gwlad?

A: Ydym, gallwn ei anfon at eich drws trwy fynegiant.



Rhai sgiliau am beiriant ail-bennu sglodion bga IR6500

Mae gorsaf ailweithio BGA yn offer proffesiynol a ddefnyddir i atgyweirio cydrannau BGA. Fe'i defnyddir yn aml yn y diwydiant UDRh. Nesaf, byddwn yn cyflwyno egwyddorion sylfaenol gorsaf ailweithio BGA ac yn dadansoddi'r ffactorau allweddol i wella cyfradd ailweithio BGA.



Gellir rhannu gorsaf ailweithio BGA yn orsaf ailweithio aliniad optegol a gorsaf ailweithio aliniad anoptig. Mae aliniad optegol yn cyfeirio at y defnydd o aliniad optegol yn ystod weldio, a all sicrhau cywirdeb aliniad yn ystod weldio a gwella cyfradd llwyddiant weldio; Mae aliniad optegol yn seiliedig ar aliniad gweledol, ac nid yw'r cywirdeb yn ystod weldio mor dda.



Ar hyn o bryd, mae dulliau gwresogi prif ffrwd gorsafoedd ailweithio BGA tramor yn isgoch llawn, aer poeth llawn, a dau aer poeth ac un isgoch. Mae gan wahanol ddulliau gwresogi wahanol fanteision ac anfanteision. Y dull gwresogi safonol o orsafoedd ailweithio BGA yn Tsieina yn gyffredinol yw aer poeth uchaf ac isaf a chynhesu isgoch gwaelod. , Cyfeirir ato fel y parth tymheredd tri. Mae'r pennau gwresogi uchaf ac isaf yn cael eu gwresogi gan y wifren wresogi ac mae'r aer poeth yn cael ei arwain allan gan y llif aer. Gellir rhannu'r preheating gwaelod yn diwb gwresogi isgoch tywyll, plât gwresogi isgoch a phlât gwresogi tonnau golau isgoch.



Trwy wresogi'r wifren wresogi, trosglwyddir yr aer poeth i'r gydran BGA trwy'r ffroenell aer i gyflawni pwrpas gwresogi'r gydran BGA, a thrwy chwythu'r aer poeth uchaf ac isaf, gellir atal y bwrdd cylched rhag cael ei ddadffurfio. oherwydd gwresogi anwastad. Mae rhai pobl am ddisodli'r rhan hon gyda gwn aer poeth a ffroenell aer. Awgrymaf beidio â gwneud hyn oherwydd gellir addasu tymheredd yr orsaf ail-weithio BGA yn ôl y gromlin tymheredd penodol. Bydd defnyddio gwn aer poeth yn ei gwneud hi'n anodd rheoli'r tymheredd weldio, a thrwy hynny leihau llwyddiant y gyfradd weldio.



Mae gwresogi is-goch yn bennaf yn chwarae rhan o gynhesu, gan gael gwared â lleithder y tu mewn i'r bwrdd cylched a BGA, a gall hefyd leihau'r gwahaniaeth tymheredd rhwng y ganolfan wresogi a'r ardal gyfagos yn effeithiol, a lleihau'r tebygolrwydd o anffurfiad bwrdd cylched.



Wrth ddadosod a sodro'r BGA, mae yna ofynion pwysig ar gyfer y tymheredd. Mae'r tymheredd yn rhy uchel ac mae'n hawdd llosgi'r cydrannau BGA allan. Felly, yn gyffredinol nid oes angen i'r orsaf ailweithio gael ei reoli gan yr offeryn, ond mae'n defnyddio rheolaeth PLC a rheolaeth gyfrifiadurol lawn. Rheoliad.



Wrth atgyweirio BGA trwy orsaf ail-weithio BGA, mae'n bennaf i reoli'r tymheredd gwresogi ac atal anffurfiad y bwrdd cylched. Dim ond trwy wneud y ddwy ran hyn yn dda y gellir gwella cyfradd llwyddiant ail-weithio BGA.



La station de reprise BGA est un équipement professionnel utilisé pour réparer les composants BGA. Elle est souvent utilisée dans l'industrie UDRh. Ensuite, nous présenterons les principes de base de la station de reprise BGA et analyserons les facteurs clés pour améliorer le taux de reprise BGA.

La station de reprise BGA peut être divisée en station de reprise d'alignement optique et station de reprise d'alignement non optique. L'alignement optique fait référence à l'alignement optique pendant le soudage, ce qui peut garantir la precision de l'alignement pendant le soudage et améliorer le taux de réussite du soudage L'alignement optique est base sur l'alignement visuel, et la précision pendant le soudage n'est pas si bonne.

À l'heure actuelle, les méthodes de chauffage traditionnelles des stations de reprise BGA étrangères sont l'infrarouge complet, l'air chaud complet et deux air chaud et un infrarouge. Les différentes méthodes de chauffage ont des avantages et des inconvénients différents. La méthode de chauffage standard des stations de reprise BGA en Chine est généralement l’air chaud supérieur et inférieur et le préchauffage infrarouge inférieur. , Appelée la zone à trois températures. Les têtes chauffantes supérieure et inférieure sont chauffées par le fil chauffant et l'air chaud est évacué par le flux d'air. Le préchauffage inférieur peut être divisé en tube chauffant infrarouge foncé, plac chauffante infrarouge et plaque chauffante à ondes lumineuses infrarouges.

Grâce au chauffage du fil chauffant, l'air chaud est transmis au composant BGA à travers la buse d'air pour atteindre l'objectif de chauffage du composant BGA, et par le soufflage d'air chaud supérieur et inférieur, la carte de circuit imprimé peut être empêchée de se déformer en raison d'un chauffage inégal. Certaines personnes vuelent remplacer cette pièce par un pistolet à air chaud et une buse à air. Je suggère de ne pas le faire car la température de la station de reprise BGA peut être ajustée en fonction de la courbe de température définie. L'utilisation d'un pistolet à air chaud rendra difficile le contrôle de la température de soudage, réduisant ainsi le succès du soudage Taux.

Le chauffage infrarouge joue principalement un rôl de prechauffage, éliminant l'humidité à l'intérieur de la carte de circuit imprimé et du BGA, et peut également réduire efficacement la différence de température entre le point central de chauffonnage et la parth entre et la carte de la carte de la carte de la carte de la carte de la carte de la carte et du BGA. la probabilité de déformation de la carte de imprimé cylched

Lors du démontage et de la soudure du BGA, la température est soumise à des exigences importantes. La température est trop élevée et il est facile de brûler les composants du BGA. Par conséquent, la station de reprise n'a généralement pas besoin d'être contrôlée par l'instrument, mais Adopte un controle PLC et un contrôle informatique complet. Règlement.

Lors de la réparation de BGA via la station de reprise BGA, il s'agit principalement de contrôler la température de chauffage et d'éviter la déformation de la carte de circuit imprimé. Ce n'est qu'en faisant bien ces deux pièces que le taux de réussite de la reprise BGA peut être amélioré.
