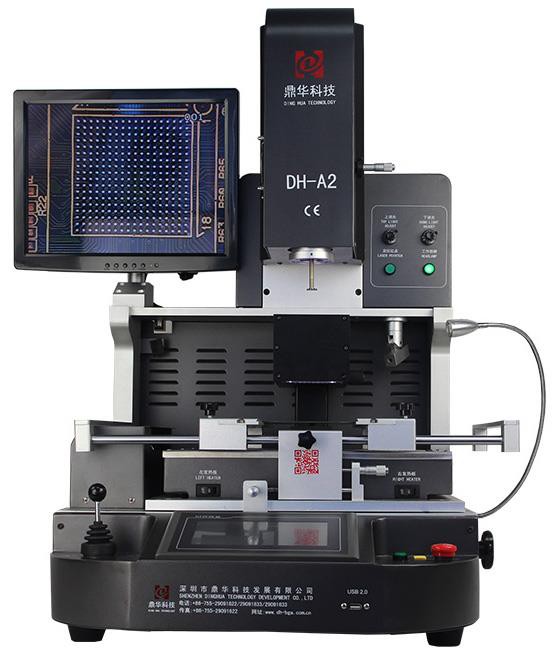

Peiriant Ail -alin IC Symudol

           Peiriant Ail -alin IC Symudol ar gyfer iPhone, Huawei, Samsung, LG, ac ati.

Mae'r defnydd eang o ddyfeisiau symudol modern wedi gwella cyfleustra a mwynhad i ddefnyddwyr yn fawr. Fodd bynnag, mae hefyd wedi codi'r bar ar gyfer gweithwyr proffesiynol cynnal a chadw symudol.

Er mwyn gwasanaethu'r dyfeisiau hyn yn well, rydym wedi cyflwyno'r peiriant pêl trwm IC symudol am y tro cyntaf, gan alluogi gwasanaethau cynnal a chadw o ansawdd uchel. Nodweddir y ddyfais hon gan ei heffeithlonrwydd a'i chyflymder, gan ganiatáu ar gyfer atgyweirio dyfeisiau symudol cyflym ac effeithiol.

Ar gyfer amryw frandiau o ddyfeisiau symudol, megis iPhone, Huawei, Samsung, LG, ac ati, mae'r peiriant pêl trwm symudol IC yn cynnig manteision unigryw. Mae'n gydnaws â phroseswyr gwahanol fathau o becynnu, yn cefnogi gweithrediadau dro ar ôl tro, a gellir ei lanhau a'i sychu'n llawn, hyd yn oed mewn sefyllfaoedd lle mae dur wedi'i weldio gwastad yn dueddol o niweidio, heb yr angen am ddadosod. Mae'r peiriant yn addasu'r tymheredd a'r amser gweithio yn awtomatig yn ôl yr angen. Mae hyn yn sicrhau diogelwch gweithredol wrth wella refeniw gwerthiant a boddhad cwsmeriaid.

Mae'r Peiriant Pêl Trwm Symudol IC hefyd yn darparu gwasanaeth ôl-werthu proffesiynol.



Fideo demo o orsaf atgyweirio awtomatig DH-A2E:



1. Nodweddion Cynnyrch

• Desolding, mowntio a sodro'n awtomatig.

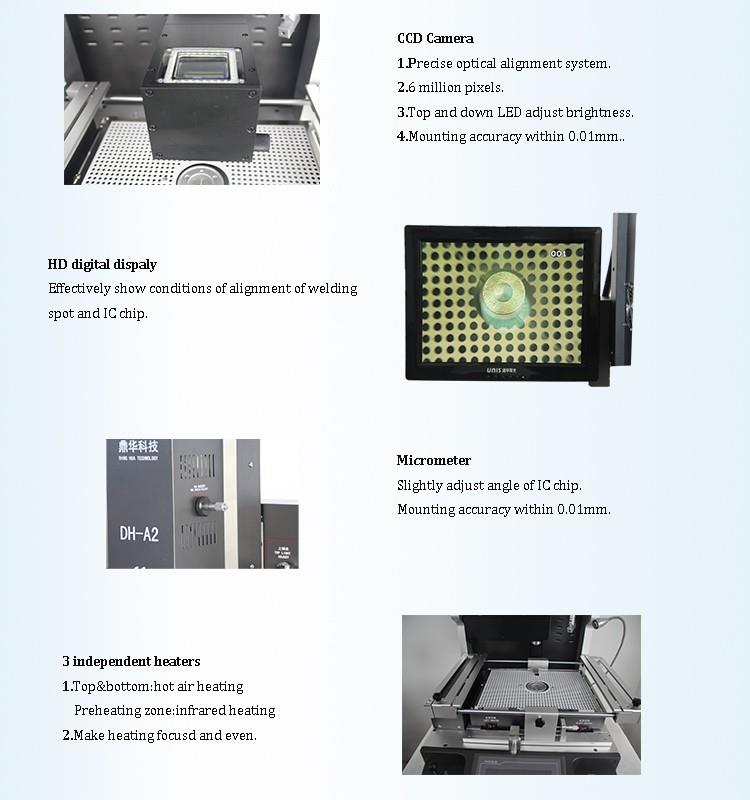

• Camera CCD Sicrhewch aliniad manwl gywir pob cymal sodro,

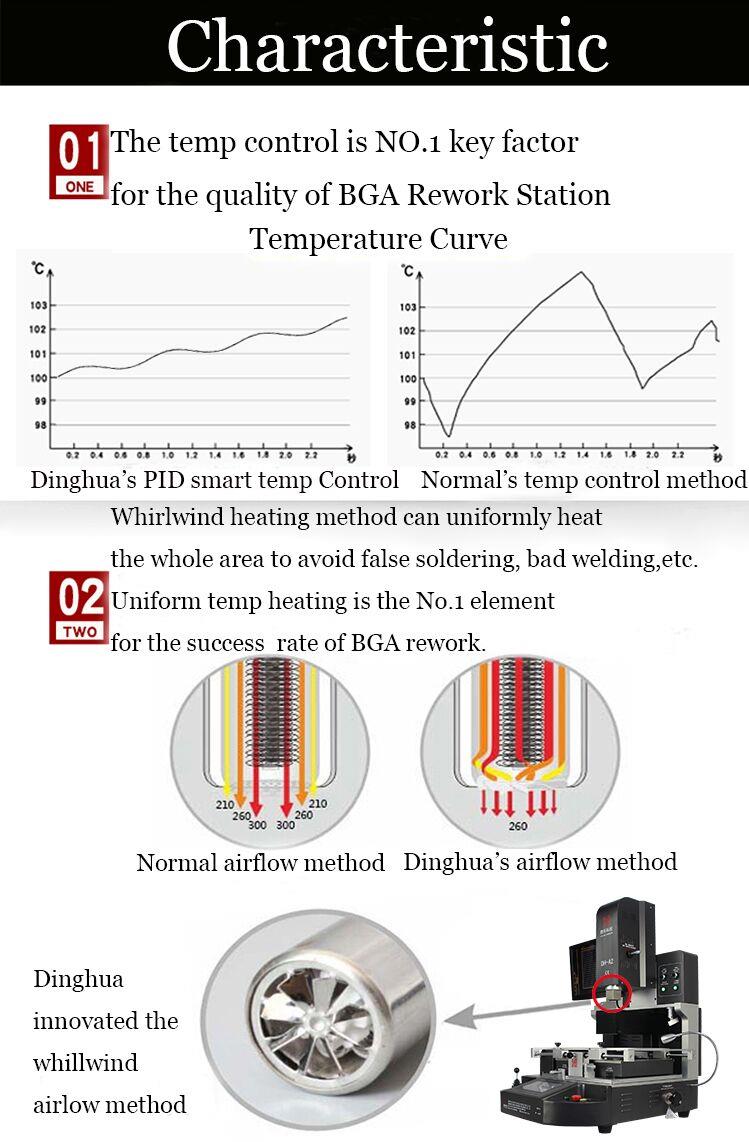

• Mae tri pharth gwresogi annibynnol yn sicrhau rheolaeth tymheredd manwl gywir.

• Mae cefnogaeth Canolfan Rownd Aml-dwll aer poeth yn arbennig o ddefnyddiol ar gyfer PCB maint mawr a BGA

Wedi'i leoli yng nghanol PCB. Osgoi sodro oer a sefyllfa gollwng IC.

• Gall proffil tymheredd gwresogydd aer poeth gwaelod gyrraedd mor uchel â 300 gradd, yn hanfodol ar gyfer

Motherboard maint mawr. Yn y cyfamser, gellid gosod y gwresogydd uchaf fel cydamserol neu ind-

gwaith ependent.



Mae DH-G620 yr un fath yn gyfan gwbl â DH-A2, yn difetha'n awtomatig, codi, rhoi yn ôl a sodro am sglodyn, gydag aliniad optegol ar gyfer mowntio, ni waeth a oes gennych brofiad ai peidio, gallwch ei feistroli mewn un awr.

2.Specification

Bwerau	5300W
Gwresogydd uchaf	Aer poeth 1200W
Bollom Gwresogydd	Aer poeth 1200W, is -goch 2700W
Cyflenwad pŵer	AC220V ± 10% 50/60Hz
Dimensiwn	L530*w670*h790 mm
Posiliad	Cefnogaeth PCB V-Groove, a chyda gosodiad cyffredinol allanol
Rheolaeth tymheredd	Thermocwl math k. Rheoli dolen gaeedig. Gwresogi annibynnol
Cywirdeb Tymheredd	± 2 radd
Maint PCB	Max 450*490 mm, min 22*22 mm
Tiwnio main mainc	± 15mm ymlaen/yn ôl, ± 15mm righ/chwith
Bgachip	80*80-1*1mm
Isafswm bylchau sglodion	0. 15mm
Synhwyrydd temp	1 (Opional)
Pwysau net	70kg

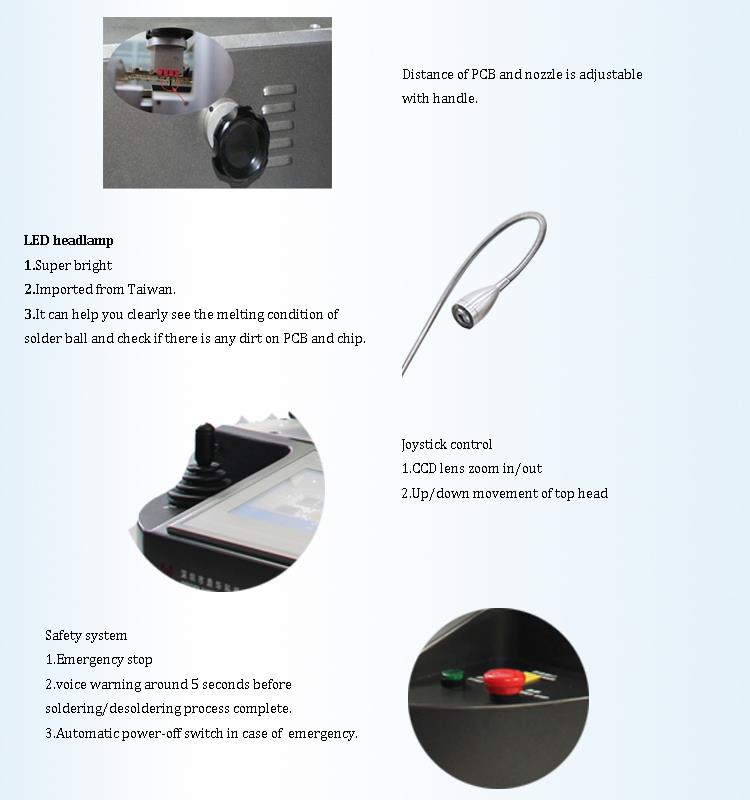

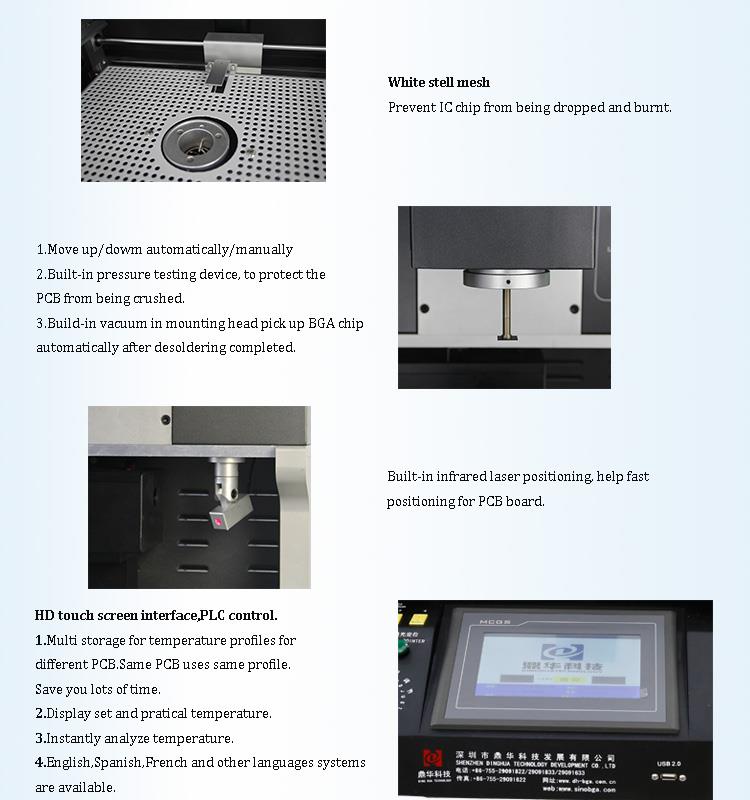

3.Details o beiriant ail -osod IC symudol

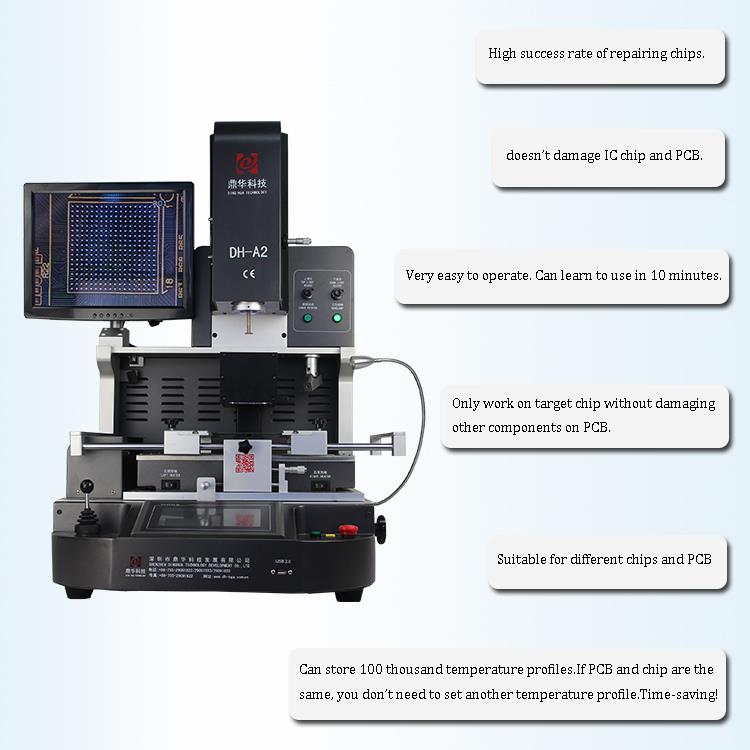

4. Pam Dewiswch Ein Peiriant Ail -osod IC Symudol?



5.Certificate

I gynnig cynhyrchion o safon, roedd Shenzhen Dinghua Technology Development Co., Ltd yn

Y cyntaf i basio tystysgrifau UL, E-Mark, CCC, FCC, CE ROHS. Yn y cyfamser, i wella a pherffaith

Mae'r system ansawdd, Dinghua wedi pasio ardystiad archwilio ar y safle ISO, GMP, FCCA, C-TPAT.

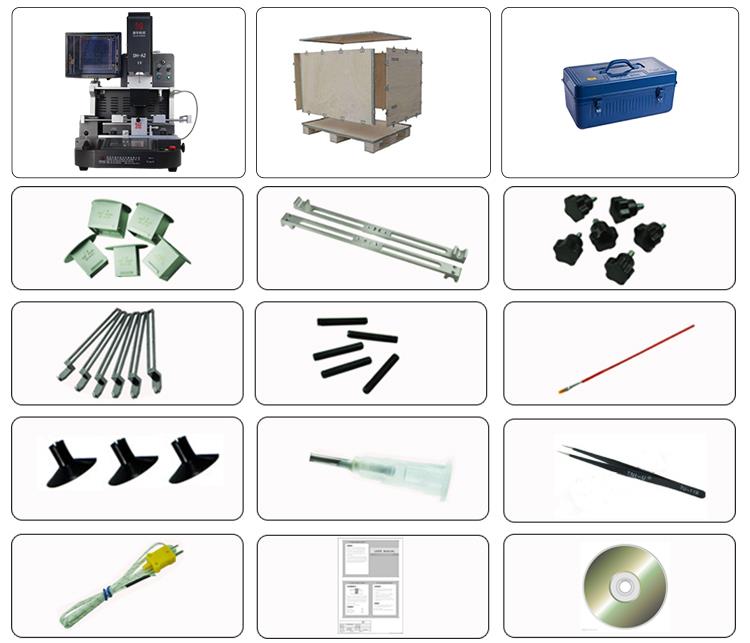

6.Packio a chludo peiriant gwrthryfela IC symudol

7.Contact ar gyfer peiriant ail -osod IC symudol

 Email: john@dh-kc.com

Whatsapp/weChat/mob: +86 157 6811 4827

8. Gwybodaeth Gysylltiedig

Sgiliau gweithredu cynnal a chadw BGA

(1). Paratoi BGA cyn ei ddiswyddo.

Gosodwch statws paramedr Sunkko 852b i dymheredd 280 gradd ~ 310 gradd; Amser Desoldering: 15 eiliad;

Paramedrau llif aer: × × × (gellir rhagosod 1 ~ 9 ffeil yn ôl cod y defnyddiwr);

Yn olaf, mae'r Desolder wedi'i osod i'r cyflwr modd awtomatig, a thun-platio gwrth-statig Sunkko 202 BGA

Defnyddir gorsaf atgyweirio i osod y bwrdd PCB ffôn symudol gyda'r domen fyd-eang a'i drwsio ar y brif-

Llwyfan Tenance.

(2). Desoldering

Yn nhechnoleg atgyweirio bwrdd BGA, cofiwch gyfeiriad a lleoliad y sglodyn cyn dadorchuddio.

Os nad oes ffrâm leoli printiedig ar y PCB, marciwch ef o gwmpas gyda marciwr, chwistrellwch ychydig bach o fflwcs

Ar waelod y BGA, a dewis BGA addas. Mae maint y ffroenell weldio arbennig BGA wedi'i osod

ar yr 852b.

Alinio'r handlen yn fertigol â'r BGA, ond nodwch fod yn rhaid i'r ffroenell fod tua 4mm i ffwrdd o'r compon-

ent. Pwyswch y botwm cychwyn ar y handlen 852B. Bydd y Desolder yn awtomatig heb ei wneud gyda'r parame rhagosodedig-

ters.

Ar ôl y Desoldering, mae'r gydran BGA yn cael ei symud gyda beiro sugno ar ôl 2 eiliad, fel bod y gwreiddiol

Gellir dosbarthu pêl sodr yn gyfartal ar badiau'r PCB a'r BGA, sy'n fanteisiol i'r is-

Sodro BGA Equent. Os oes gwarged o dun ar y pad PCB, defnyddiwch orsaf sodro gwrth-statig i drin

mae'n gyfartal. Os yw wedi'i gysylltu'n ddifrifol, gallwch gymhwyso'r fflwcs eto ar y PCB, ac yna cychwyn yr 852B i gynhesu

Mae'r PCB eto, ac o'r diwedd yn gwneud y pecyn tun yn dwt ac yn llyfn. Mae'r tun ar y BGA wedi'i dynnu'n llwyr

gan stribed sodr trwy orsaf sodro gwrthstatig. Rhowch sylw i wrth-statig a pheidiwch â gor-dymheru-

Ture, fel arall, bydd yn niweidio'r pad neu hyd yn oed y motherboard.

(3). Glanhau BGA a PCB.

Glanhewch y pad PCB gyda dŵr golchi purdeb uchel, defnyddiwch lanhawr ultrasonic (gyda dyfais gwrth-statig) i lenwi'r

Golchwch ddŵr, a glanhau'r BGA wedi'i dynnu.

(4). Tun plannu sglodion BGA.

Rhaid i dinnau sglodion BGA ddefnyddio dalen ddur wedi'i bensio â laser gyda rhwyll math corn un ochr. Trwch

Mae'n ofynnol i'r ddalen ddur fod yn 2mm o drwch, ac mae'n ofynnol i'r wal gyfan fod yn llyfn ac yn daclus. Yr isaf

Dylid cymharu rhan o'r twll corn (sy'n cysylltu ag wyneb BGA). Y brig (crafu i'r twll bach) yw

10μm ~ 15μm. (Gellir arsylwi ar y ddau bwynt uchod gan chwyddwydr deg gwaith), fel bod y past argraffu

yn gallu cwympo'n hawdd ar y BGA.

(5). Weldio sglodion BGA.

Rhowch ychydig bach o fflwcs trwchus ar y peli sodr BGA a phadiau PCB (mae angen purdeb uchel, ychwanegwch rosin gweithredol

i'r alcohol pur dadansoddol i doddi), ac adfer y marc gwreiddiol i osod y BGA. Ar yr un pryd o w-

yn heneiddio, gellir bondio'r BGA a'i leoli i'w atal rhag cael ei chwythu i ffwrdd gan aer poeth, ond dylai gofal fod

Wedi'i gymryd i beidio â rhoi gormod o fflwcs, fel arall, bydd y sglodyn yn cael ei ddadleoli oherwydd swigod gormodol a gynhyrchir gan y

Rosin. Mae'r bwrdd PCB hefyd yn cael ei osod mewn gorsaf gynnal a chadw gwrth-statig a'i osod gyda blaen cyffredinol a'i osod

yn llorweddol. Mae paramedrau'r Desolder deallus yn cael eu rhagosod i dymheredd o 260 gradd C ~ 280 gradd C, weldio

Amser: 20 eiliad, mae'r paramedrau llif aer yn ddigyfnewid. Mae'r botwm sodro awtomatig yn cael ei sbarduno pan fydd y

Mae ffroenell BGA wedi'i alinio â'r sglodyn ac yn gadael 4mm. Wrth i'r bêl sodr BGA doddi ac mae'r pad PCB yn ffurfio gwell

sodro aloi tun, ac mae tensiwn wyneb y bêl sodr yn achosi i'r sglodion gael ei ganoli'n awtomatig hyd yn oed os

Yn wreiddiol, caiff ei wyro oddi wrth y prif fwrdd fel ei fod yn cael ei wneud. Sylwch na ellir cymhwyso'r BGA yn ystod yr WE-

proses lding. Hyd yn oed os yw'r pwysau gwynt yn rhy uchel, bydd cylched fer yn digwydd rhwng y peli sodr o dan y BGA.
