Peiriant Amnewid IC

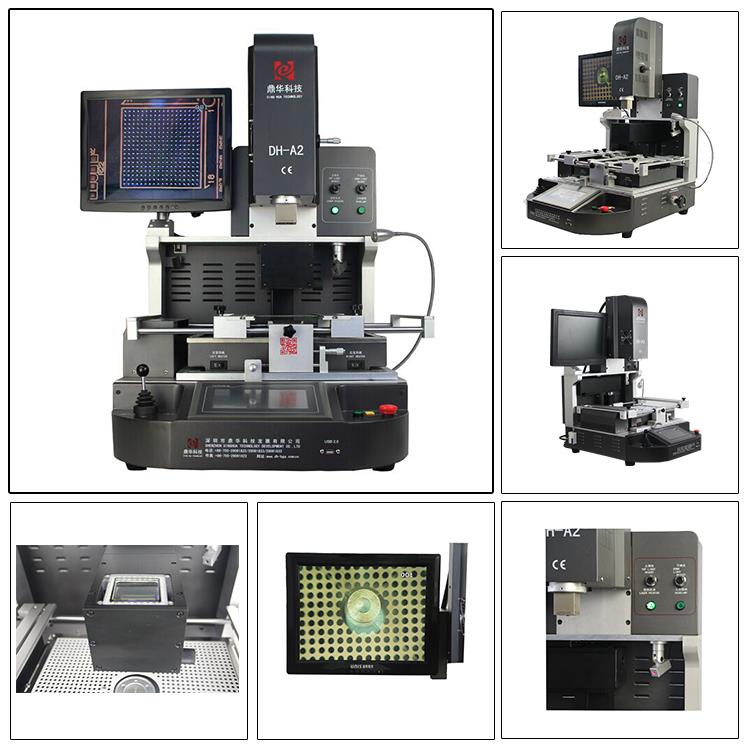

Peiriant Amnewid IC Awtomatig gyda system aliniad optegol

1.Application Of IC Replacement Machine

Yn addas ar gyfer gwahanol PCB.

Mamfwrdd cyfrifiadur, ffôn clyfar, gliniadur, bwrdd rhesymeg MacBook, camera digidol, cyflyrydd aer, teledu a

offer electronig arall o'r diwydiant meddygol, diwydiant cyfathrebu, diwydiant ceir, ac ati.

Yn addas ar gyfer gwahanol fathau o sglodion: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, sglodion LED.

2.Product Nodweddion Peiriant Amnewid IC

• Desoldering, mowntio a sodro yn awtomatig.

• Mae CCD Camera yn sicrhau aliniad manwl gywir o bob uniad sodro,

• Mae tri pharth gwresogi annibynnol yn sicrhau rheolaeth tymheredd manwl gywir.

• Mae cefnogaeth canolfan gron aml-dwll aer poeth yn arbennig o ddefnyddiol ar gyfer PCB maint mawr a BGA sydd wedi'u lleoli yng nghanol

PCB. Osgoi sodro oer a sefyllfa IC-gollwng.

• Gall proffil tymheredd y gwresogydd aer poeth gwaelod gyrraedd mor uchel â 300 gradd , sy'n hanfodol ar gyfer mamfwrdd maint mawr.

Yn y cyfamser, gellid gosod y gwresogydd uchaf fel gwaith cydamserol neu waith annibynnol.

3.Specification of IC Replacement Machine

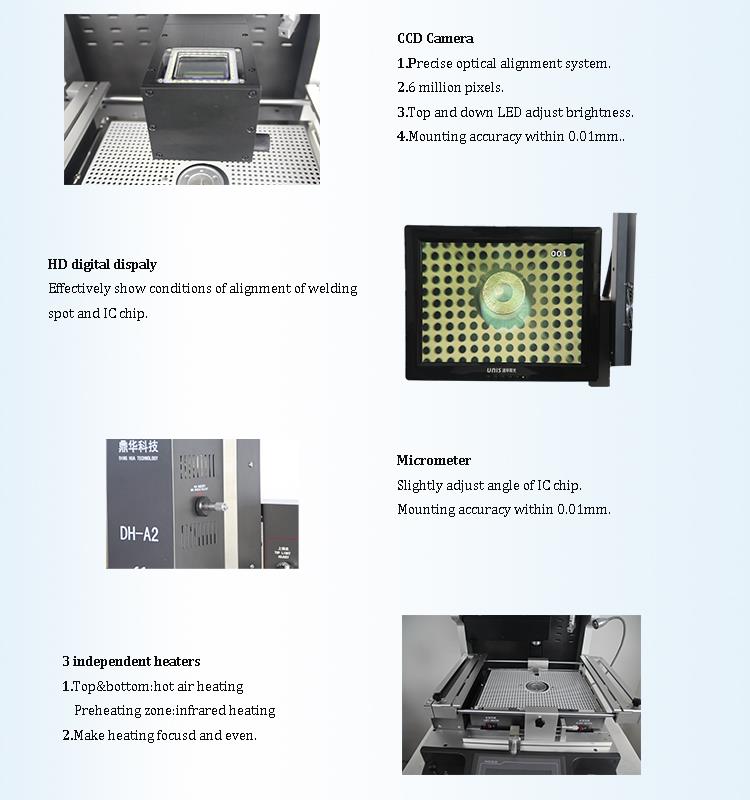

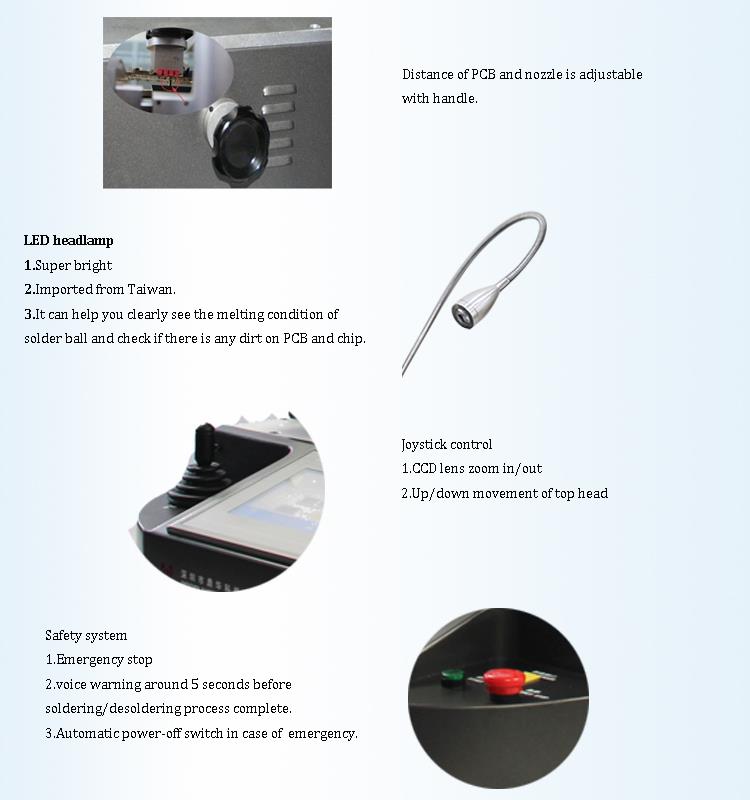

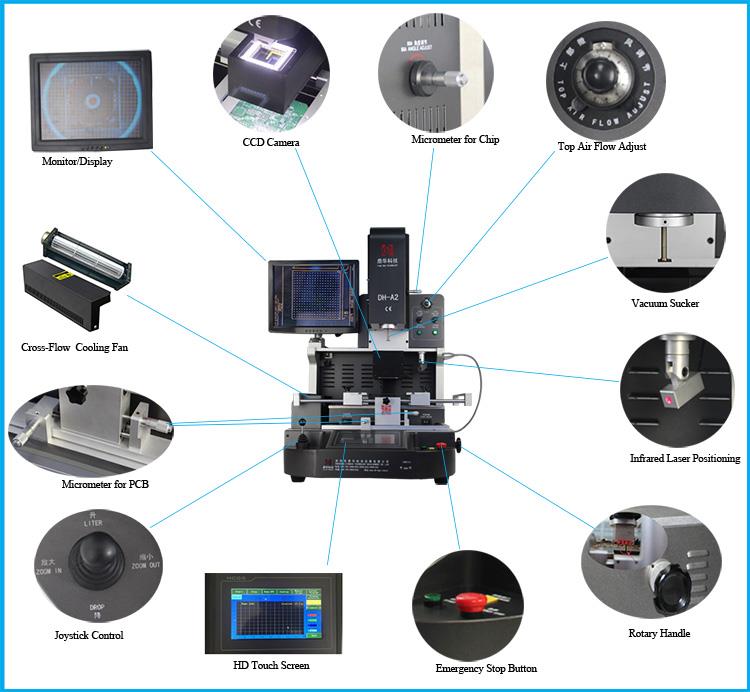

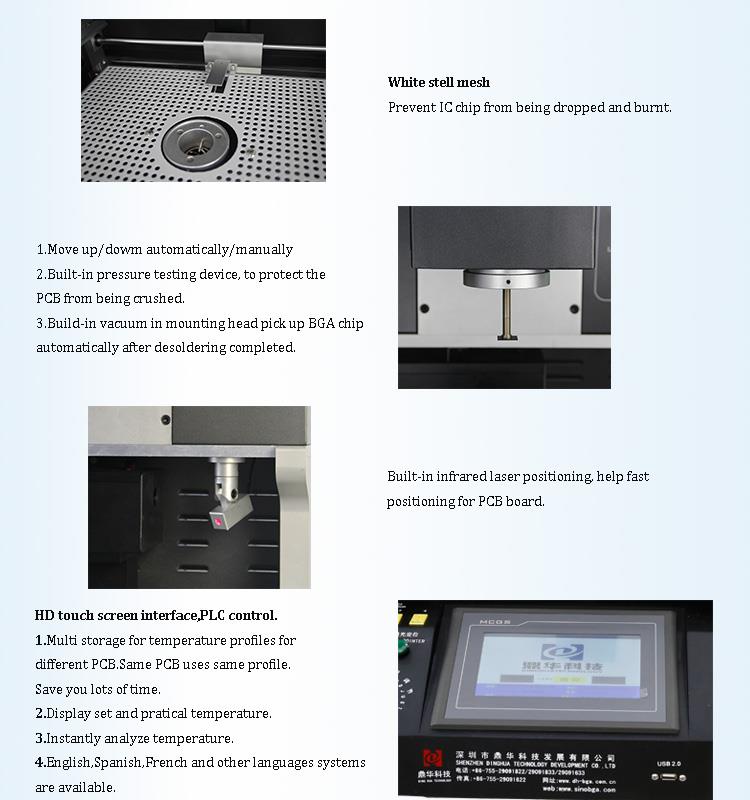

4.Details o Peiriant Amnewid IC

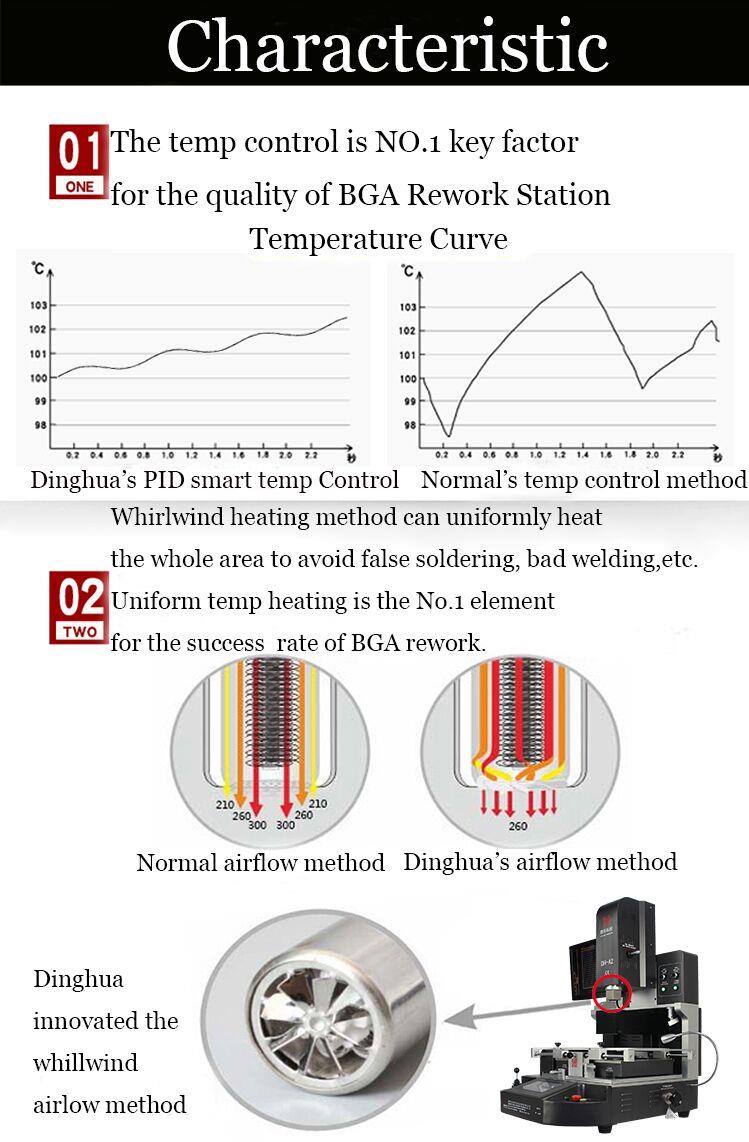

5.Why Dewiswch Ein Peiriant Amnewid IC?

6.Certificate of IC Replacement Machine

I gynnig cynhyrchion o safon, Shenzhen DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD oedd y cyntaf i basio

Tystysgrifau UL, E-MARK, CSC, Cyngor Sir y Fflint, CE ROHS. Yn y cyfamser, i wella a pherffeithio'r system ansawdd, mae gan Dinghua

pasio ardystiad archwilio ar y safle ISO, GMP, FCCA, C-TPAT.

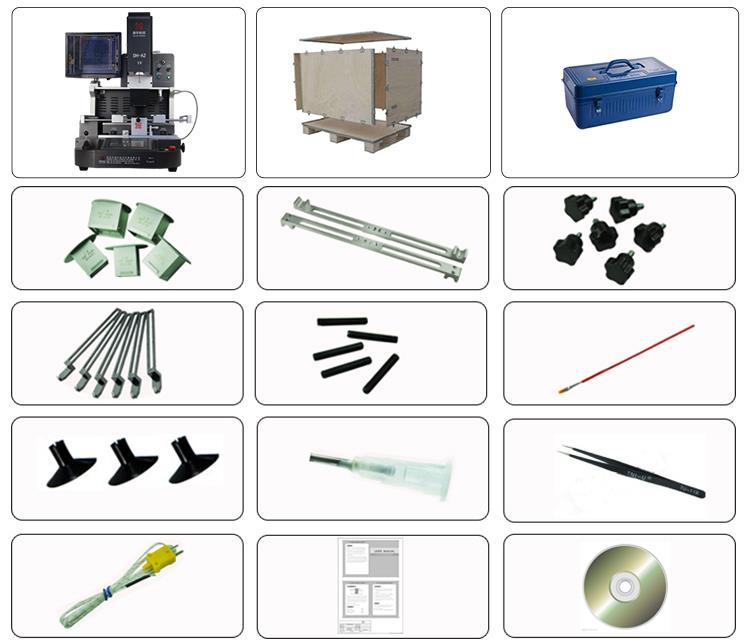

7.Packing & Cludo oPeiriant Amnewid IC

8.Contact ar gyfer Peiriant Amnewid IC

 Email: john@dh-kc.com

WhatsApp/Wechat/Mob:+86 157 6811 4827

9. Gwybodaeth berthynol

Paratoi ar gyfer cynnal a chadw

1. Gwnewch ddadansoddiad rhagarweiniol o'r methiant:

Nid yw eirioli meiddio ei wneud yn golygu annog didrugaredd. Fel y ffenomen methiant, nid yw achos y methiant yr un peth. Os byddwch yn dod ar draws yr un pethffenomen methiant, mae'n amlwg nad yw'n ddoeth cymryd y feddyginiaeth yn ddall a disodli'r ddyfais yn ddall. Os oes gennych ychydig o amheuaeth yn ystod gwaith cynnal a chadw, byddwch yn awyddusi ddisodli'r ddyfais. Gall hefyd achosi llawer o ddiffygion newydd, a fydd yn achosi trafferth neu'n cynyddu anhawster gwaith cynnal a chadw. Mewn achosion difrifol, bwrdd cylched gwerthfawrgellir ei ddatgymalu a'i sgrapio'n llwyr ac ni ellir ei adennill.

Felly beth yw'r ffordd gywir? Dylid cymryd gofal i fesur y cydrannau perthnasol yn ofalus. Er enghraifft, os canfyddir bod dyfais yn gweithredu'n annormal, nid yw'n angenrheidioli honni ar unwaith bod y ddyfais wedi torri. Yn lle hynny, mae angen gwirio ymhellach y dyfeisiau amrywiol a'r olion o'i amgylch. Dim ond trwy ymchwiliad cynhwysfawr y gellirrydym yn gweld y ffenomen ac yn darganfod yr hanfod.

Mae camau cyffredinol y gwaith dadansoddi diffygion fel a ganlyn:

(1), ffenomen methiant y bwrdd cylched (ymholiad i'r personél atgyweirio).

(2) Dadansoddiad rhagarweiniol o leoliadau posibl dosbarthiad nam yn ôl y ffenomen fai.

(3), yn ôl is-adran ardal swyddogaethol y bwrdd cylched i wneud siart llif fai syml.

(4), gam wrth gam yn ôl y siart llif fai, sy'n fuddiol iawn ar gyfer cronni profiad barn.

Yn ogystal, ar ôl i'r nam gael ei atgyweirio, rhaid cofnodi'r holl weithdrefnau cynnal a chadw, a dylid didoli a didoli deunyddiau cynnal a chadw perthnasol i arwain gwaith cynnal a chadw yn y dyfodol.



2. Paratowch yr offer a'r wybodaeth angenrheidiol:

(1) Paratowch yr offer mesur angenrheidiol, megis profwr cynnal a chadw, amlfesurydd (digidol / pwyntydd), traciwr cylched byr, rhaglennydd, rhwbiwr EPROM, generadur signal,mesurydd amlder, osgilosgop storio, dadansoddwr rhesymeg, ac ati Paratowch yr offer atgyweirio angenrheidiol, megis pliciwr, echdynwyr IC, torwyr gwifren, gefail croeslin, menig gwrth-sefydlog, llwch-golchi peli clust a brwsys, sgriwdreifers an-anwythol, beiros electrostatig, heyrn sodro trydan, dyfeisiau sodro, gwn aer poeth, gorsaf sodro chwythu tymheredd cyson,ayyb.

(2) Paratoi cydrannau a ddefnyddir yn gyffredin, megis cyfres TTL, cyfres COMS, cyfres cof cyffredin, cyfres LSI cyffredin, cyfres dyfeisiau rhyngwyneb cyffredin, cyfres switsh analog cyffredin,ac ati Hefyd paratowch rai cyfres o wrthyddion (gwrthyddion), cynwysorau, anwythyddion, transistorau, ac ati.

Wrth gwrs, mae'n anodd i unrhyw un allu paratoi ar ei gyfer. Hyd yn oed os caiff ei baratoi'n llwyr fel y disgrifir uchod, ni fydd yn union yr un peth. Dyma gyfrifiad arferol yn unig.

Mae llawer o bethau ond yn ddefnyddiol mewn rhai sefyllfaoedd. Er enghraifft, mae cylched byr rhwng cyflenwad pŵer a daear o fwrdd cylched cymhleth yn cael ei achosi gan ddyfais benodol, ond mae'rcyflenwad pŵer a thir yr holl ddyfeisiau yn fyr-circuited yn ystod y prawf. Mae'n anodd iawn gwirio. Mae'n syml iawn cael traciwr cylched byr ar hyn o bryd.

(3) Cyn yr arolygiad, dylai'r personél atgyweirio ddeall difrod y bwrdd cylched diffygiol a'r adroddiad diagnosis ar yr offer. Mae hyn yn bwysig iawn ar gyfer yn gywira phennu'r nam yn effeithiol.

Os yw'r amodau'n caniatáu, dylai'r personél cynnal a chadw fynd i'r safle i edrych ar y ffenomen bai a phenderfynu a yw'r bwrdd cylched atgyweirio yn wir yn ddiffygiol. Hynny yw idywedwch, p'un a yw'r bwrdd cylched wedi'i gysylltu'n gywir, mae'r plwg yn ddiogel, p'un a yw'r gosodiad yn cael ei newid, p'un a yw camau gweithredu'r ddyfais yn gywir, ac ati, mae llawer o fyrddau da ynyn aml yn cael eu camfarnu fel diffygion oherwydd diffyg profiad y gweithredwr.

(4) Cyn cynnal a chadw, mae'n well gwybod lefel rhesymeg a thonffurf rhesymeg pob pwynt prawf o'r bwrdd cylched diffygiol o dan amodau arferol. O leiaf yn deall y swyddogaethau adefnydd pob prif ddyfais, a pharatoi llawlyfrau paramedr y dyfeisiau perthnasol. Yn barod ac yn dadansoddi unrhyw bryd.

(5) Cyn profi'r cyflenwad pŵer, mae angen darganfod y math o gyflenwad pŵer, polaredd positif a negyddol, cydrannau bregus a chylched byr, rhannau coll, ac ati o'r diffygiol.bwrdd cylched. Byddwch yn ofalus wrth brawf pŵer ymlaen cychwynnol, er mwyn osgoi ychwanegu'r cyflenwad pŵer anghywir. Bwrdd drwg.

3. Mae gan yr un bwrdd werth mawr ar gyfer atgyweirio namau:

Mae'n well i bersonél cynnal a chadw ofyn am uned atgyweirio neu atgyweiriwr i ddarparu bwrdd da sy'n union yr un fath â'r bwrdd diffygiol neu fwrdd gwael sy'n union yr un fath â'r bwrdd diffygiol.

Yn y gwaith cynnal a chadw lefel cydran heddiw, mae gan lawer o offerynnau prawf swyddogaethau cymharu cymharol dda ar gyfer dyfeisiau bwrdd da a drwg. Gwerth bwrdd da ar gyfer llwyddiannusmae atgyweiriadau weithiau'n llawer mwy na'r diagram cylched, a all wella cyflymder atgyweirio a chyfradd atgyweirio yn fawr.

Mae gan fwrdd cylched gwael sy'n union yr un fath â'r bwrdd cylched diffygiol hefyd werth cyfeirio gwych ar gyfer cynnal a chadw. Oherwydd nad yw pwyntiau bai y ddau fwrdd drwg o reidrwydd yr un peth,

hyd yn oed os yw'r pwyntiau methiant yr un fath, nid yw graddau'r difrod yr un peth. Felly, mae'n aml yn haws ac yn haws atgyweirio sawl bwrdd drwg unfath ar yr un pryd nag i atgyweiriobwrdd drwg.
