Gorsaf Ailweithio BGA Optegol Pont y Gogledd

Gorsaf Ailweithio BGA Optegol Pont y Gogledd



1.Cymhwyso Gorsaf Ailweithio BGA Optegol Pont y Gogledd

Yn addas ar gyfer PCB o wahanol gynhyrchion electronig.

Mamfwrdd cyfrifiadur, ffôn smart (Iphone, Huawei, Samsung), gliniadur, bwrdd rhesymeg MacBook, camera digidol, cyflyrydd aer, teledu a chyfarpar electronig eraill o'r diwydiant meddygol, y diwydiant cyfathrebu, y diwydiant ceir, ac ati.

Yn addas ar gyfer gwahanol fathau o sglodion: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, sglodion LED.



Nodweddion 2.Product o Orsaf Ailweithio BGA Optegol Pont Gogledd





• Auto desoldering, mowntio a sodro.

•Cyfradd llwyddiant uchel o atgyweirio sglodion a PCB.

•Ni fydd y peiriant yn niweidio cydrannau amgylchynol o amgylch y sglodyn targed ar PCB oherwydd rheolaeth tymheredd llym.

• System aliniad optegol fanwl gywir

Mae lens camera CCD Panasonic yn effeithiol yn cynyddu cywirdeb aliniad a chyfradd llwyddiant atgyweirio. Delwedd wedi'i thalu ar sgrin y monitor.

• Tri gwresogydd a reolir yn annibynnol. Mae'n defnyddio rheolaeth dolen gaeedig thermocwl math k a system iawndal tymheredd awtomatig PID, ynghyd â PLC a modiwl tymheredd i alluogi gwyriad tymheredd manwl gywir i ±2 gradd canradd.



3.Specification of Optical Optical North Bridge BGA Rework Station

Grym	5300w
Gwresogydd uchaf	Aer poeth 1200w
Gwresogydd gwaelod	Aer poeth 1200W. Is-goch 2700w
Cyflenwad pŵer	AC220V ±10% 50/60Hz
Dimensiwn	L530 * W670 * H790 mm
Lleoli	Cefnogaeth PCB rhigol V, a gyda gosodiad cyffredinol allanol
Rheoli tymheredd	Thermocwl Ktype, rheolaeth dolen gaeedig, gwresogi annibynnol
Cywirdeb tymheredd	±2 gradd
maint PCB	Uchafswm 450 * 490 mm, Isafswm 22 * ​​22 mm
Tiwnio mainc waith	± 15mm ymlaen / yn ôl, ± 15mm i'r dde / chwith
sglodion BGA	80*80-1*1mm
Isafswm bylchau rhwng sglodion	0.15mm
Synhwyrydd Dros Dro	1 (dewisol)
Pwysau net	70kg

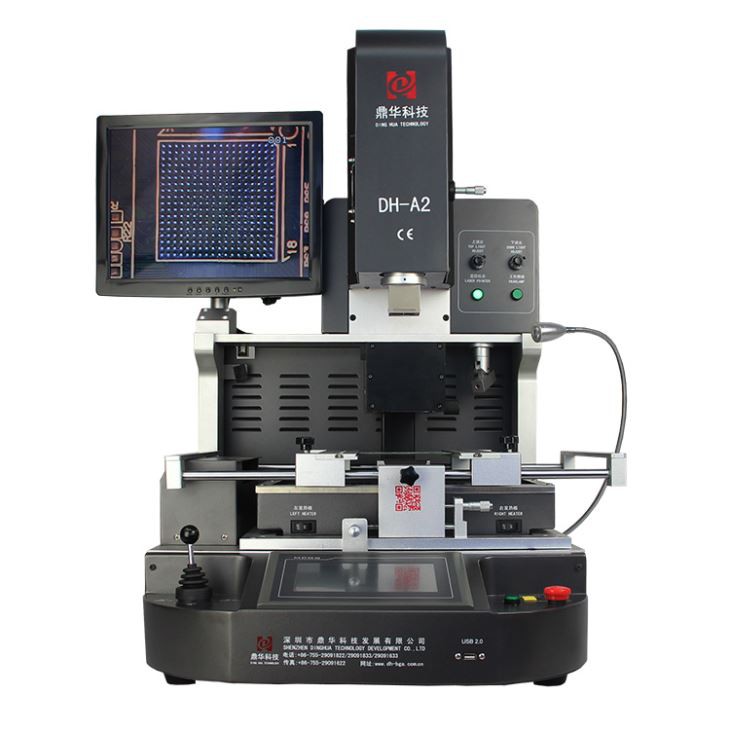

4.Manylion Gorsaf Ailweithio BGA Optegol Pont y Gogledd

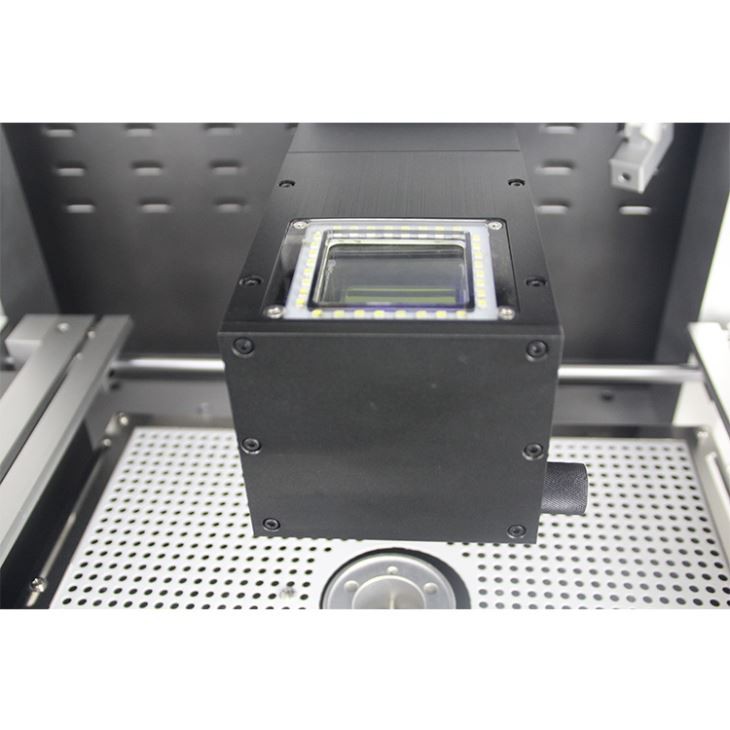

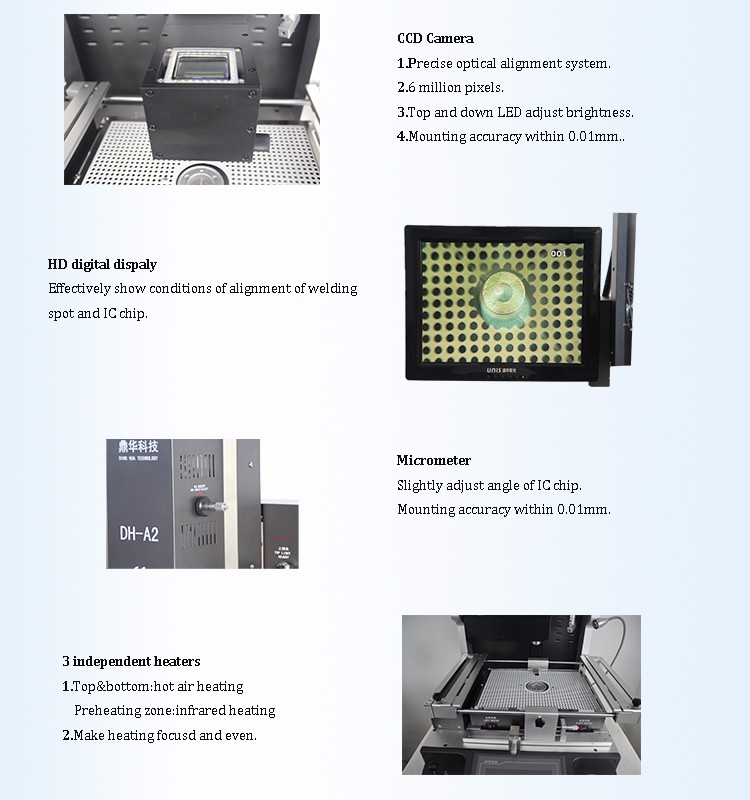

Camera 1.CCD (system aliniad optegol fanwl gywir);

2.HD arddangos digidol;

3. Micromedr (addasu ongl sglodion);

4.3 gwresogyddion annibynnol (aer poeth ac isgoch);

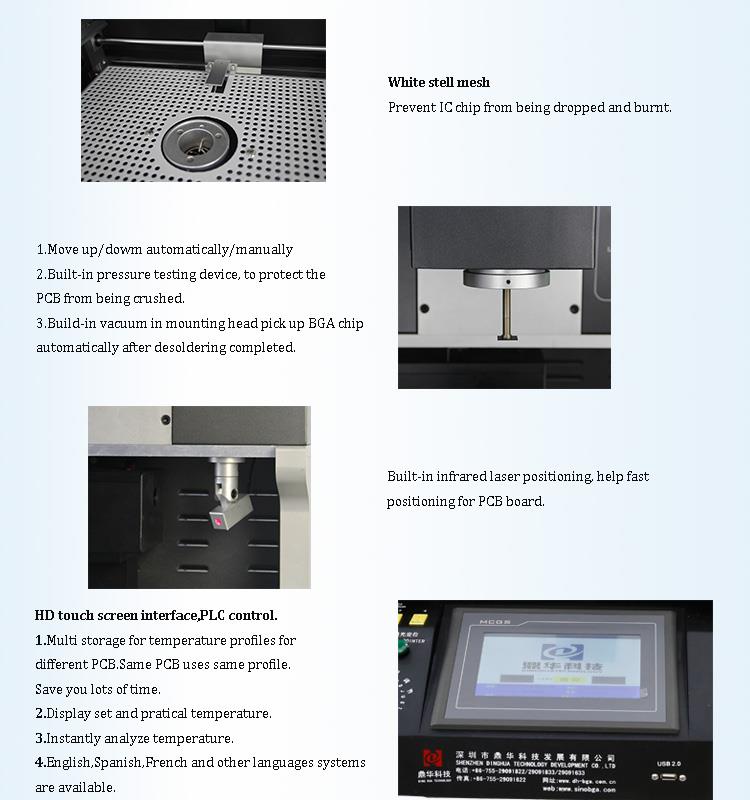

5. lleoli laser;

6. rhyngwyneb sgrin gyffwrdd HD, rheolaeth PLC;

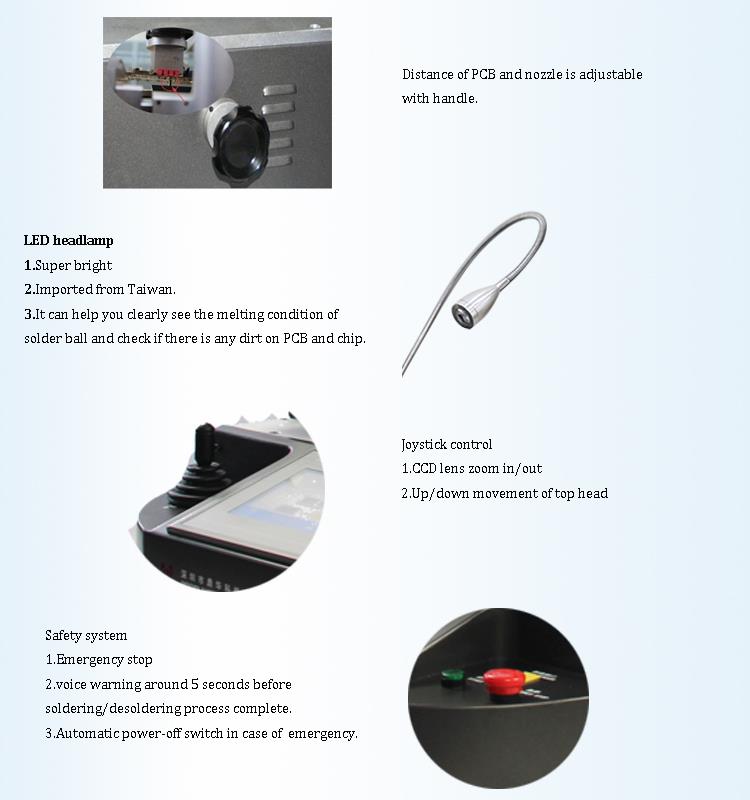

7.Led lamp pen;

rheolaeth 8.Joystick .

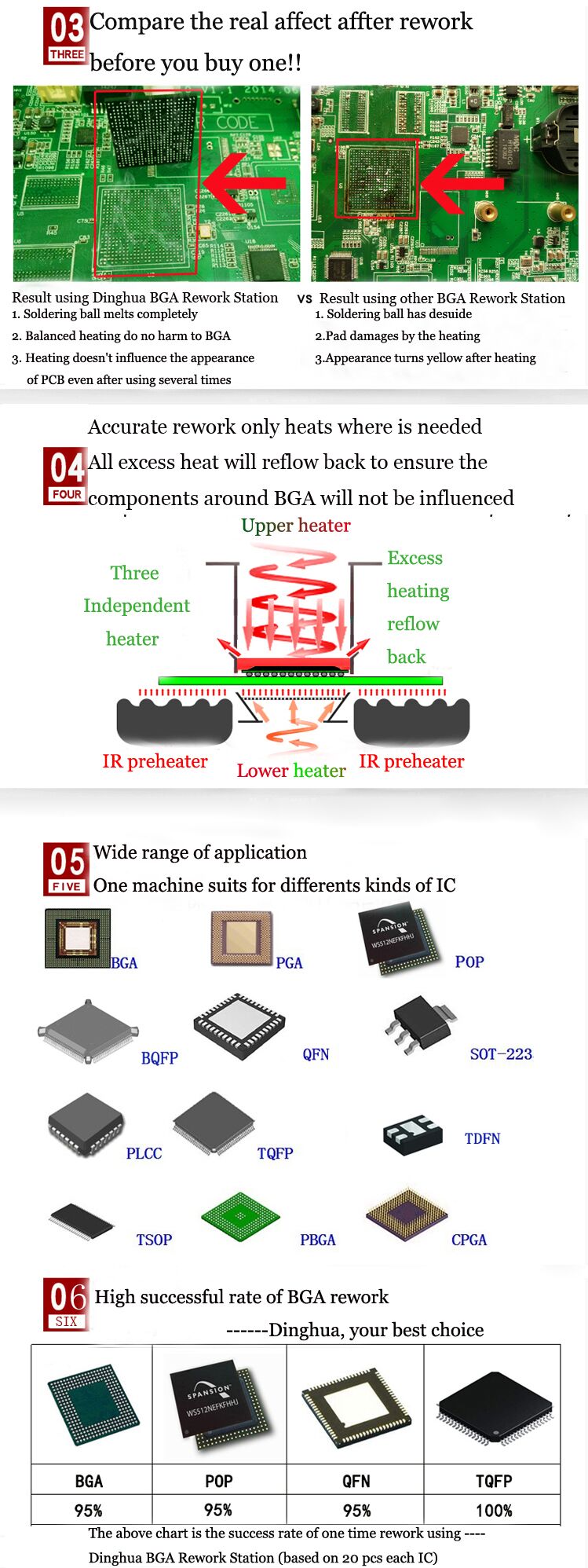

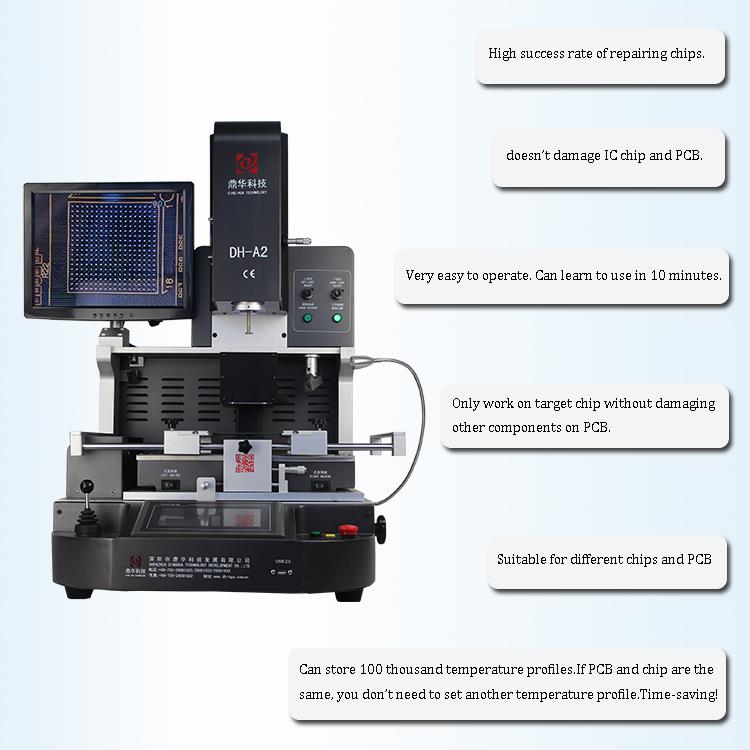

5.Why Dewiswch Ein Gorsaf Ailweithio BGA Optegol Pont Gogledd?







6.Tystysgrif Gorsaf Ailweithio BGA Optegol Pont y Gogledd

I gynnig cynhyrchion o safon, Shenzhen DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD oedd y cyntaf i basio tystysgrifau UL, E-MARK, CSC, FCC, CE ROHS. Yn y cyfamser, er mwyn gwella a pherffeithio'r system ansawdd, mae Dinghua wedi pasio ardystiad archwilio ar y safle ISO, GMP, FCCA, C-TPAT.

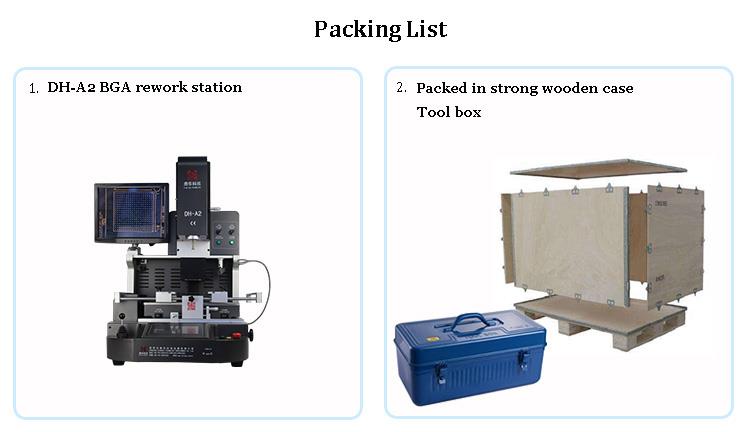

7.Packing & Cludo Gorsaf Ailweithio BGA Optegol Pont y Gogledd



8. FAQ

• Beth yw swyddogaethau'r sgrin gyffwrdd yn eich gorsaf ailweithio BGA pont ogleddol optegol?

A:1.Sgrin gyffwrdd, PC smart yw ymennydd y peiriant. System PLC, rhyngwyneb peiriant dynol gyda sgrin gyffwrdd

ar gyfer gweithrediad hawdd ac ail-weithio cywirdeb uchel.

2. Rheoli'r proffiliau tymheredd: gosod, storio, cymhwyso, dadansoddi a dadfygio. Hyd at 16-segment

rheoli tymheredd, 100,000 storio grwpiau ar gyfer proffil tymheredd ailweithio gwahanol BGA.

3. Rheoli'r peiriant.



•Beth yw swyddogaeth lleoli laser?

A: Lleoli laser isgoch wedi'i ymgorffori, helpu i leoli'n gyflym ar gyfer bwrdd PCB.



•A yw'r gwres yn aer poeth neu'n isgoch?

Mae tri gwresogydd annibynnol. Aer Poeth Uchaf + Aer Poeth Gwaelod + Llwyfan rhagboethi isgoch. Y brig a'r gwaelod

gellir ei symud i fyny / i lawr. Gall hyn wneud gwresogi yn canolbwyntio ac yn wastad. Cynyddu cyfradd ailweithio yn effeithiol.
