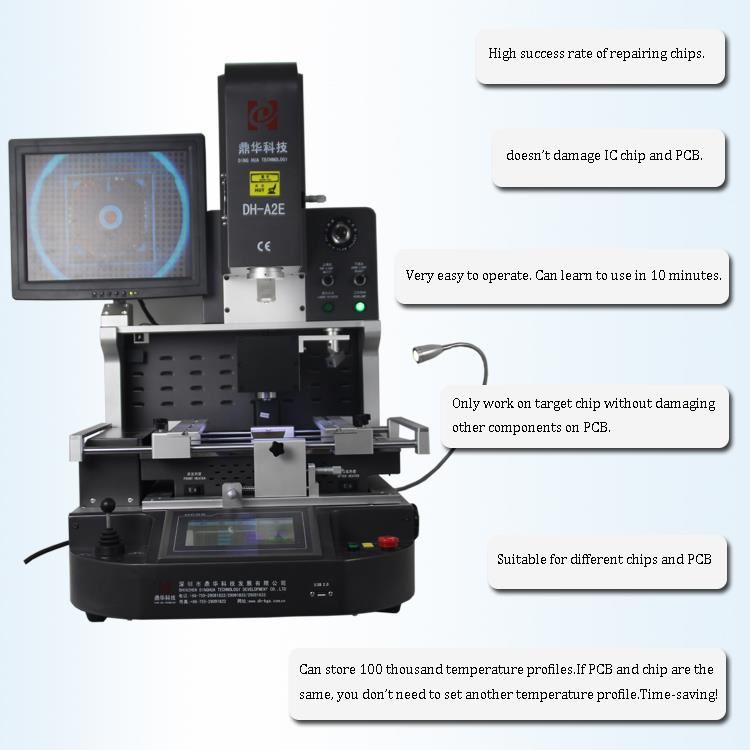

Peiriant Tynnu IC Awtomatig
Mae Peiriant Tynnu IC Awtomatig Gorsaf Waith BGA Aer Poeth yn hawdd i'w weithredu gyda chyfradd atgyweirio lwyddiannus uchel. Mae ganddo 3 system wresogi annibynnol a system alinio optegol. Mae wedi'i bacio mewn cas pren cryf a sefydlog, sy'n addas ar gyfer tramwy rhyngwladol hir.
Disgrifiad
Peiriant Tynnu IC Awtomatig
1. Cymhwyso Peiriant Tynnu IC Awtomatig
Mamfwrdd cyfrifiadur, ffôn clyfar, gliniadur, bwrdd rhesymeg MacBook, camera digidol, cyflyrydd aer, teledu ac offer electronig arall o'r diwydiant meddygol, y diwydiant cyfathrebu, y diwydiant ceir, ac ati.
Yn addas ar gyfer gwahanol fathau o sglodion: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, sglodyn LED.
Nodweddion 2.Product Peiriant Tynnu IC Awtomatig
• Pen gwresogi hybrid 400 W hynod effeithlon, oes hir
• Dewisol gyda gwres 800 IR-gwaelod
• Amserau sodro byr iawn yn ymarferol
• Actifadu gyda switsh troed diogelwch
• Gweithredu LEDs ar y system
• Gweithrediad sythweledol heb feddalwedd

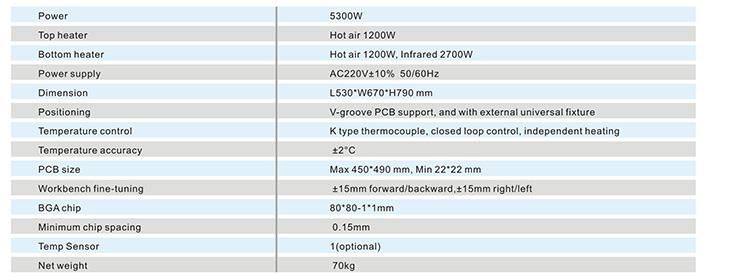

3.Specification ofAutomatic IC Removal Machine
4.Defnyddiau Peiriant Tynnu IC Awtomatig

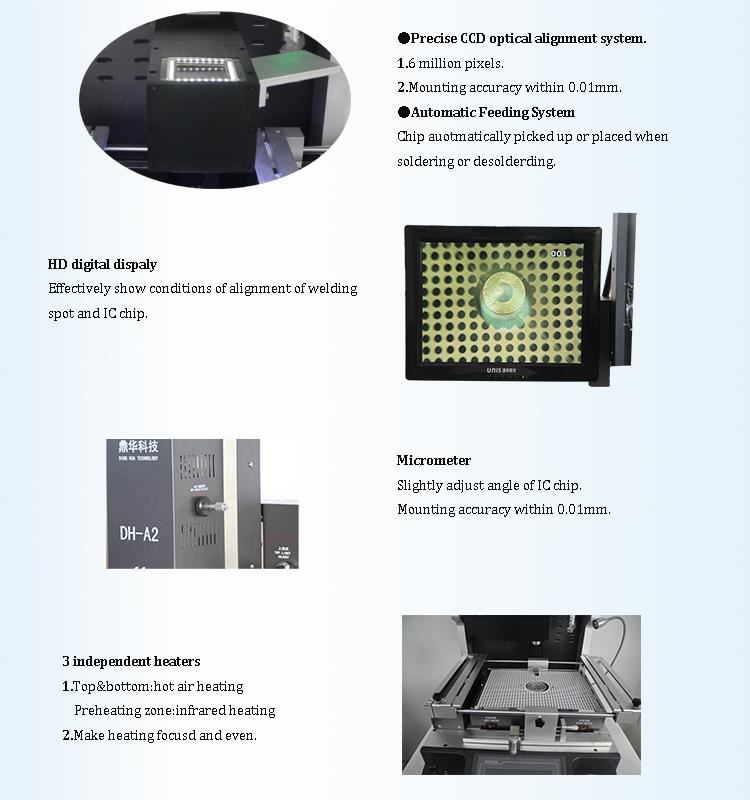

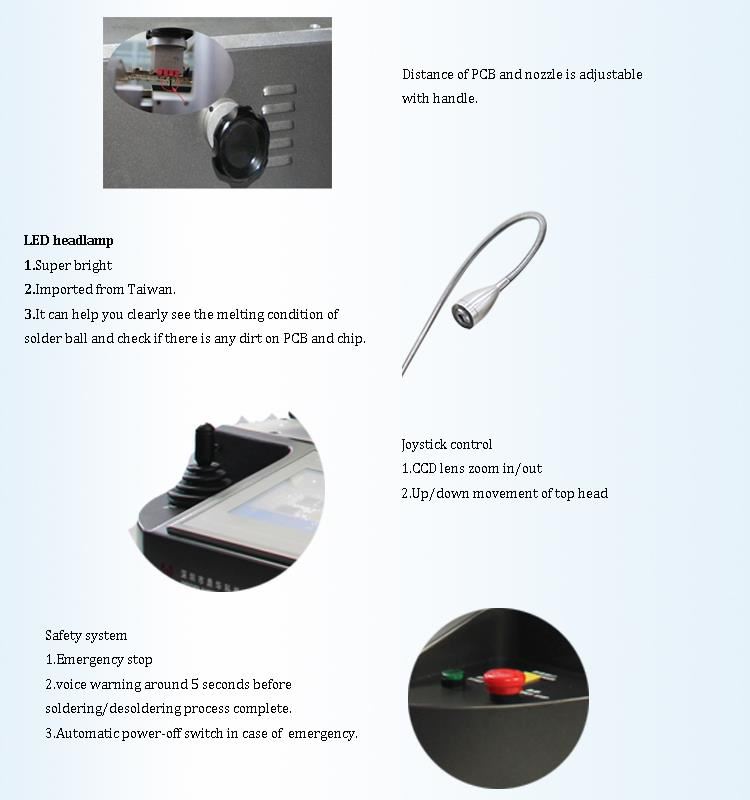

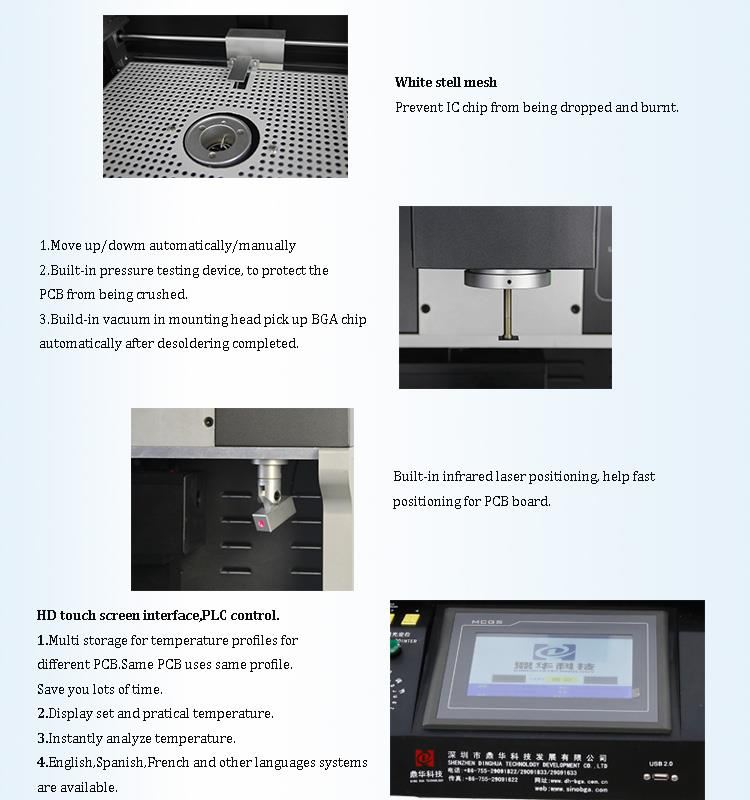

Camera 1.CCD (union system alinio optegol); Arddangosfa ddigidol 2.HD; 3. Micromedr (addaswch ongl sglodyn); 4.3 gwresogyddion annibynnol (amp&aer poeth; is-goch)； 5. Lleoli laser； 6. Rhyngwyneb sgrin gyffwrdd HD， Rheolaeth PLC; Penlamp 7.Led; Rheoli 8.Joystick.

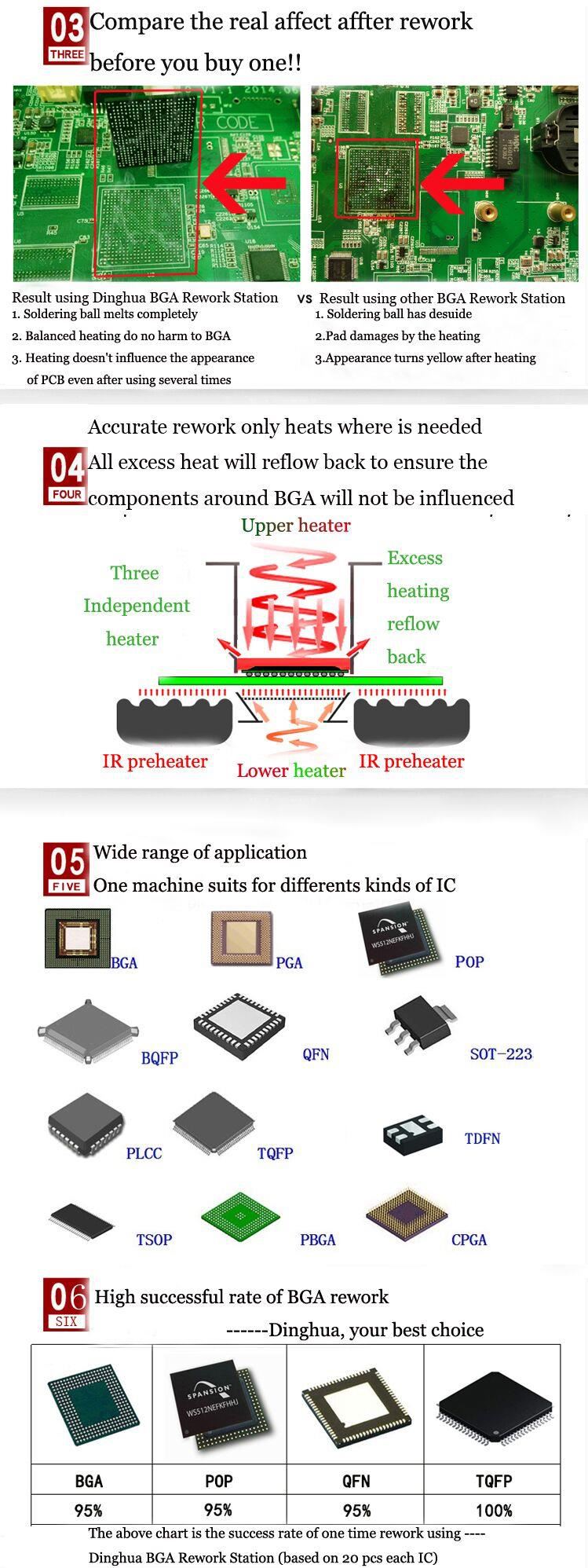

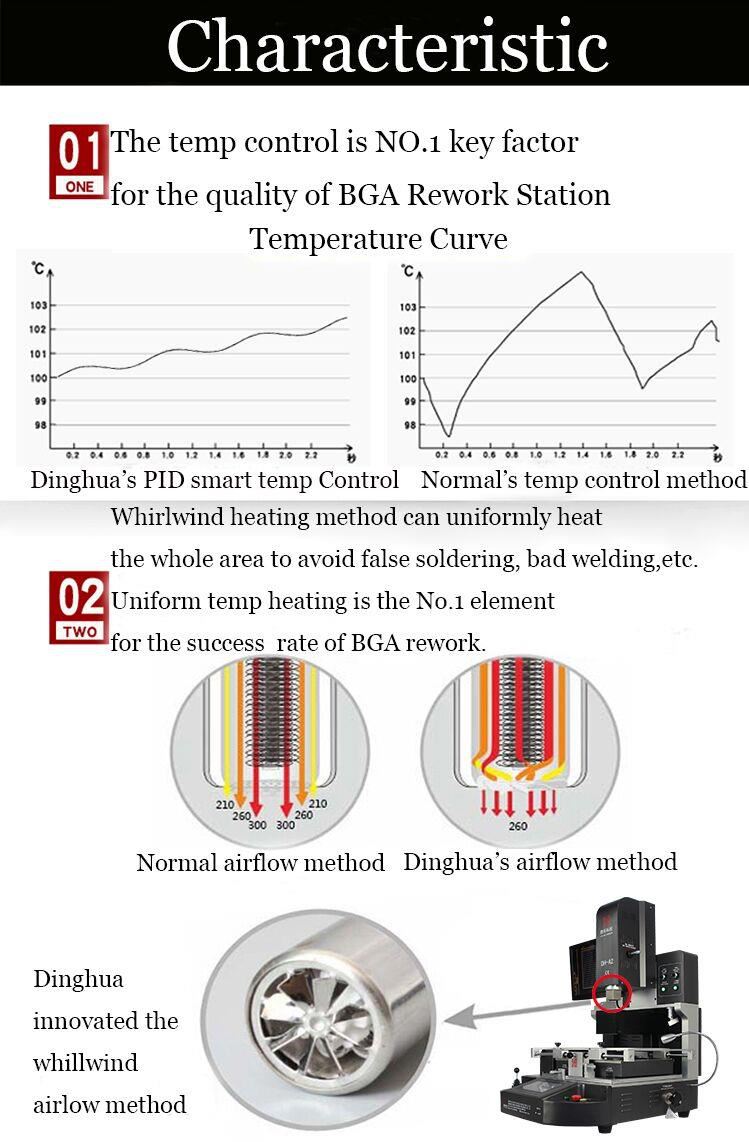

5.Pam Dewis Ein Peiriant Tynnu IC OurAutomatic?
6.Certificate ofAutomatic IC Removal Machine
7. Cysylltiadau:
E-bost: john@dh-kc.com
WhatsApp / Wechat: +86 157 6811 4827
Gwybodaeth gysylltiedig
Dull atgyweirio sglodion QFP
(1) Yn gyntaf, gwiriwch a oes unrhyw gydrannau o amgylch y ddyfais sy'n effeithio ar weithrediad y domen sgwâr. Dylai'r cydrannau hyn gael eu dadosod yn gyntaf, ac yna eu hail-osod ac yna eu hail-osod.
(2) Rhowch frwsh mân a fflwcs ar yr holl gymalau solder o amgylch y ddyfais.
(3) Dewiswch domen haearn sodro sgwâr (35W ar gyfer dyfeisiau maint bach a 50W ar gyfer dyfeisiau maint mawr) i ychwanegu swm priodol o sodr at wyneb diwedd y domen haearn sodro sgwâr, a'i chau wrth y cyd solder lle mae mae angen tynnu'r pinnau dyfais. Dylai'r domen sgwâr fod yn wastad a rhaid iddo sodro'r holl gymalau solder ar bedwar pen y ddyfais.
(4) Ar ôl i'r cymal solder gael ei doddi'n llwyr (sawl eiliad), mae'r ddyfais wedi'i chlampio gyda'r tweezers ac yn gadael y pad a'r domen haearn sodro ar unwaith.
(5) Glanhewch a lefelwch y sodr sy'n weddill ar y padiau a'r gwifrau dyfais gyda haearn sodro.
(6) Daliwch y ddyfais gyda phliciwr, aliniwch y polaredd a'r cyfeiriad, aliniwch y pinnau â'r padiau, a'u rhoi ar y padiau cyfatebol. Ar ôl alinio, daliwch i lawr gyda'r tweezers a pheidiwch â symud.
(7) Defnyddiwch domen rhaw fflat i sodro'r ddyfais yn groeslinol 1-2 pin i drwsio lleoliad y ddyfais. Ar ôl cadarnhau'r cywirdeb, rhowch frwsh mân i'r sodr ar yr holl binnau a badiau o amgylch y ddyfais. Ar groesffordd y bysedd traed pin a'r pad, llusgwch i lawr o'r pin cyntaf yn araf ac yn gyfartal, ac ychwanegwch ychydig o wifren sodr +0.5-0.8mm. Yn y modd hwn, mae pob un o bedair pin ochr y ddyfais yn cael eu sodro.
(8) Wrth sodro'r ddyfais PLCC, dylai'r domen haearn sodro a'r ddyfais fod ar ongl llai na 45 ° a'i sodro ar groesffordd yr wyneb plygu J-plwm a'r pad.
