Offer Ailweithio BGA

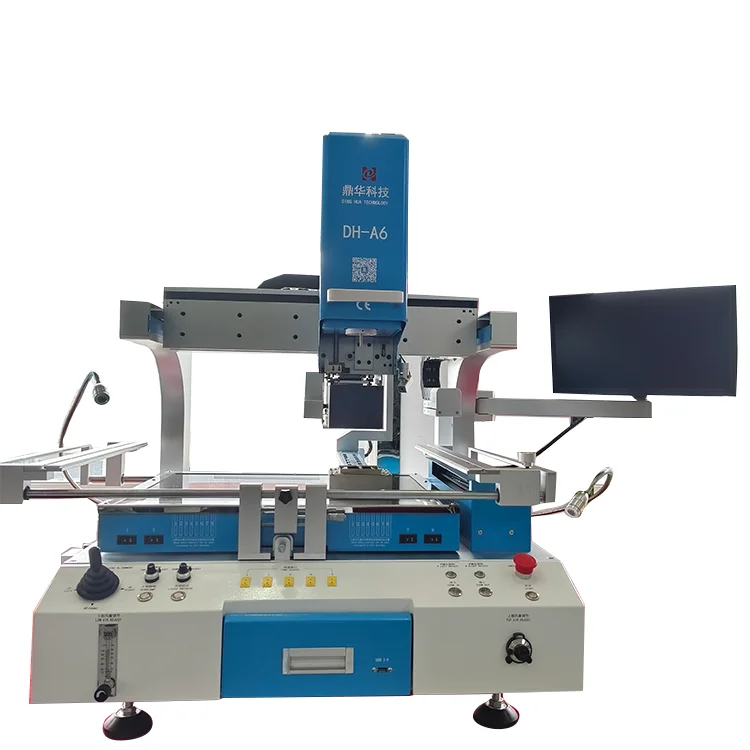

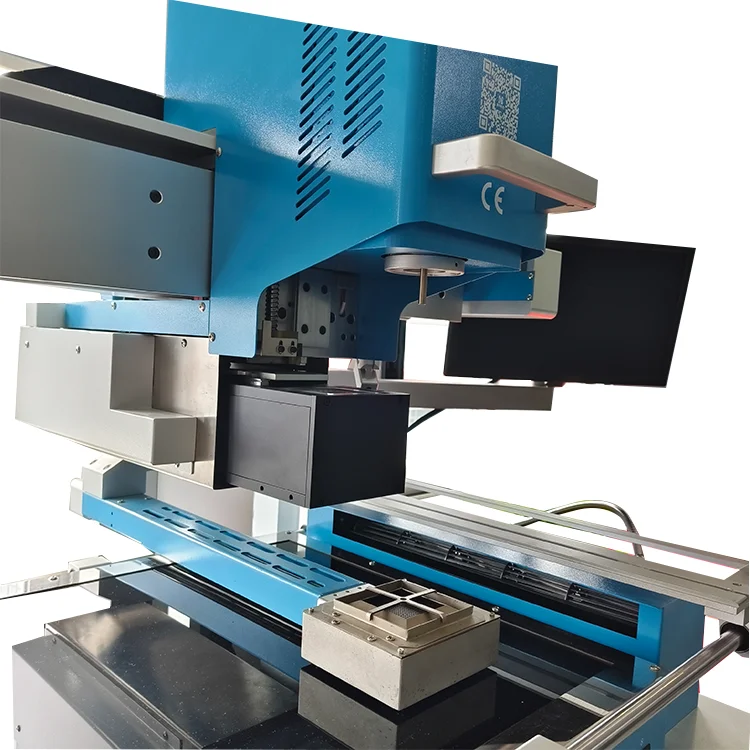

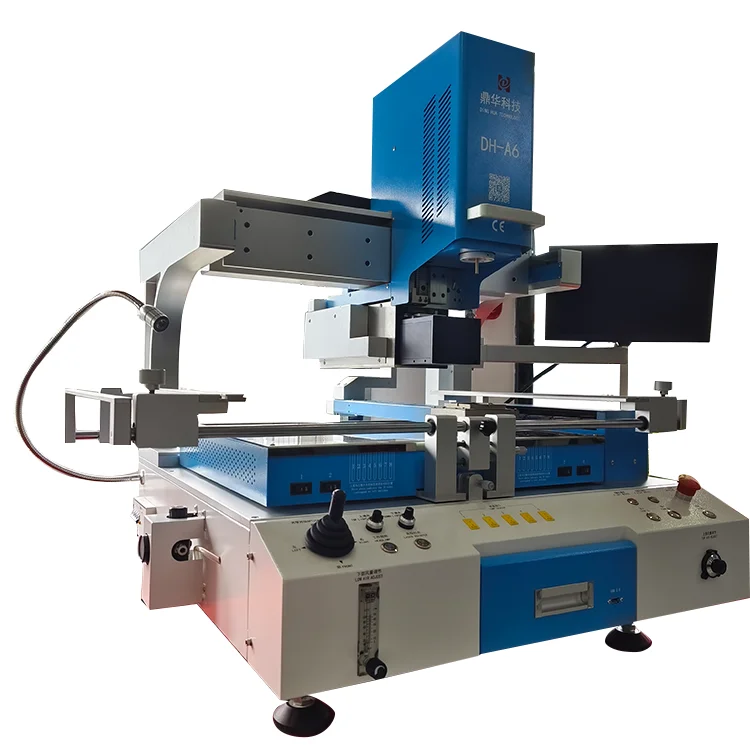

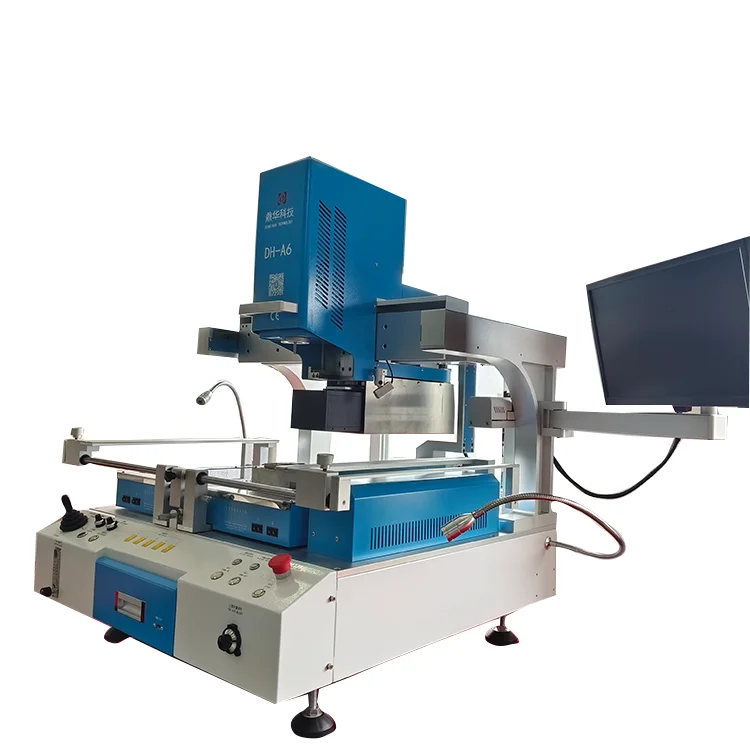

Mae offer ail-weithio BGA yn orsaf ail-weithio BGA aliniad optegol DH-A6 a ddefnyddiwyd i atgyweirio mamfyrddau gliniaduron a thrwsio PCB ffôn clyfar ac ystod eang o ail-weithio cydrannau electronig. Yn meddu ar dri pharth tymheredd annibynnol (gwresogydd uchaf, gwresogydd gwaelod a pharth cynhesu isgoch), sgrin gyffwrdd HD, camera CCD aliniad optegol, pwyntydd lleoli laser, ffan oeri llif croes, arddangosfa HD, a dyfais codi gwactod awtomatig. Sicrhau aliniad cywir a pherfformiad ailweithio dibynadwy.



Diwydiannau cais ar gyfer aliniad optegol gorsaf ailweithio BGA:

1. Gwneuthurwr Electronig Defnyddwyr: atgyweirio PCB ffôn clyfar, atgyweirio motherboard gliniadur, consolau hapchwarae (PS, Xbox);

2. Caledwedd Cyfrifiadurol a TG: cardiau graffeg (atgyweirio GPU), socedi CPU a phecynnau BGA chipset;

3. Electroneg Modurol: ECU (Uned Rheoli Peiriant), modiwlau rheoli ADAS, synwyryddion a rheolwyr Modurol;

4. Rheolaeth Ddiwydiannol ac Awtomeiddio: Bwrdd rheoli PLC, PCBs gwrthdröydd a rheoli modur, robotiaid diwydiannol a PCBs peiriannau;

5. Electronis Meddygol: byrddau rheoli dyfeisiau delweddu, systemau monitro cleifion;

6. Canolfannau Atgyweirio a Siopau Gwasanaethau Technegol: siopau atgyweirio motherboard, canolfannau atgyweirio ffonau symudol, busnes atgyweirio PCB proffesiynol;

7. Sefydliadau Addysg ac Ymchwil: labordai electroneg prifysgolion, canolfannau ymchwil a datblygu, cyfleusterau addysgu a hyfforddi Microelectroneg;

8. Electroneg Awyrofod ac Amddiffyn: modiwlau radar a rheoli llywio, offer cyfathrebu;

9. Ffatrïoedd EMS / OEM / ODM: gwasanaethau gweithgynhyrchu electroneg (ailweithio llinell gynhyrchu màs), datblygu prototeip a labordai peirianneg.

















Eitem	Paramedr
Cyflenwad Pŵer	AC220V ±10 ％ 50/60Hz
Cyfanswm Pŵer	11000W
Gwresogydd uchaf	1200W
Gwresogydd gwaelod	1200W
IR ardal preheating	8000W
Modd gweithredu	Dadosod, sugno, mowntio a sodro yn awtomatig
System fwydo sglodion	Derbyn yn awtomatig, bwydo, sefydlu awtomatig (dewisol)
Storio proffil tymheredd	50000 o grwpiau
Rheoli tymheredd	K-teipiwch Synhwyrydd, Dolen gaeedig ac 8~20 segment ar gyfer rhaglen rheoli tymheredd
Cywirdeb tymheredd	±2 gradd
Cywirdeb Lleoliad	+/-0.01mm
Gwarchodwr diogelwch	synhwyrydd pwysau + bwlyn brys, -gard dwbl
maint PCB	Uchafswm 700 * 620 mm Isafswm 22 * ​​22 mm
Pwysau net	150kg
sglodion BGA	2x2-65*65mm
Isafswm bylchau rhwng sglodion	0.15mm
Synhwyrydd Tymheredd Allanol	5 pcs (dewisol)
Math o beiriant	Tabl bwrdd gwaith (dewisol)
Dimensiynau	L1050 * W1130 * H1070 mm









1. Rhyngwyneb sgrin gyffwrdd diffiniad uchel, rheolaeth PLC, a swyddogaeth dadansoddi cromlin ar unwaith. Arddangosfa amser real o gromliniau tymheredd wedi'u gosod a'u mesur, gyda'r gallu i ddadansoddi a chywiro'r cromliniau.



2. Yn cyflogi system rheoli cynnig stepper: sefydlog, dibynadwy, diogel, effeithlon, ac awtomataidd iawn; yn defnyddio-system alinio delwedd ddigidol uchel; mae lleoliad y bwrdd PCB yn defnyddio rhigol V- a sleid llinol, gan ganiatáu ar gyfer tiwnio mân neu leoli cyflym ar hyd yr echelinau X, Y, a Z-cyfleus, cywir, ac addas ar gyfer gwahanol gynlluniau PCB a meintiau PCB.

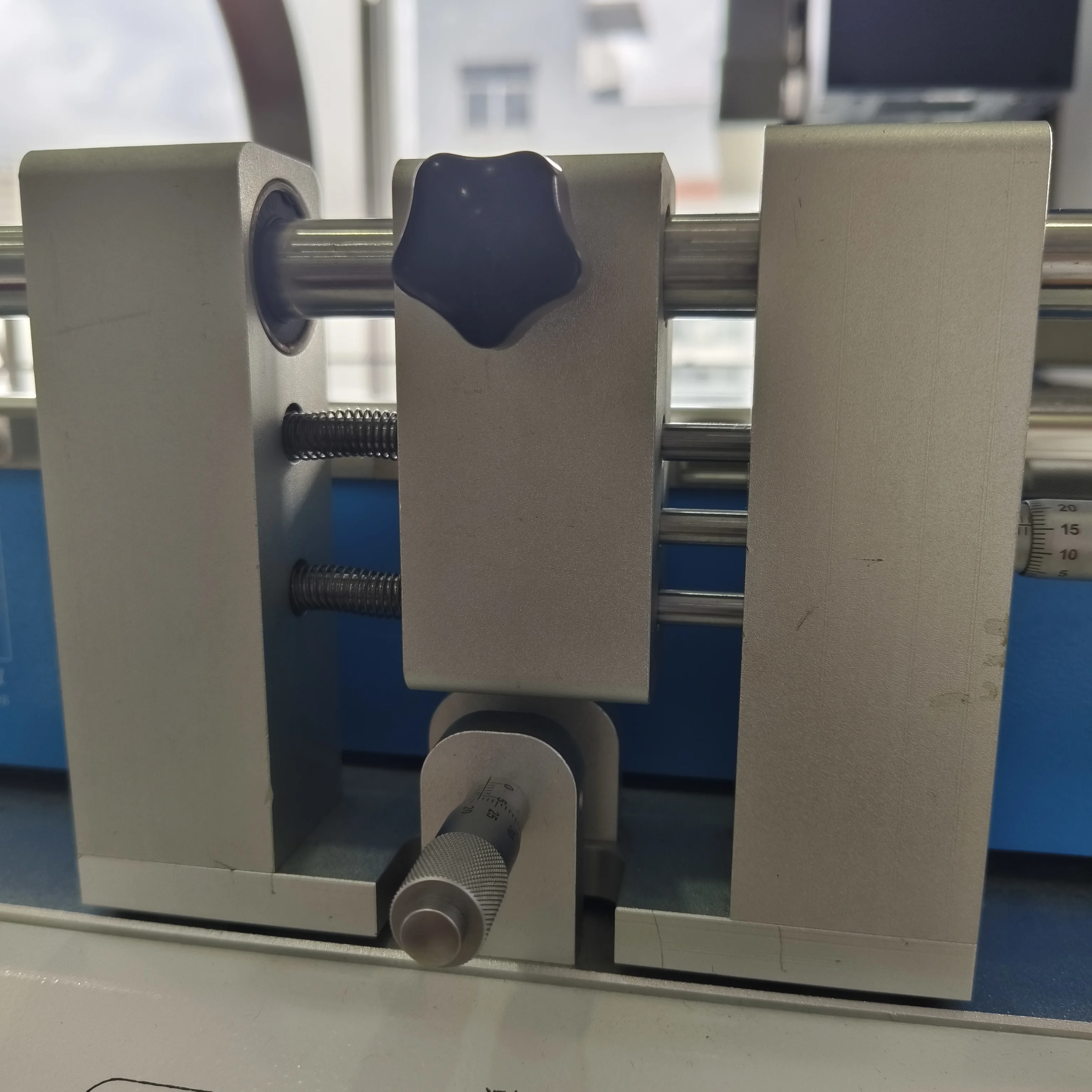

3. Mae clamp cyffredinol symudol hyblyg a chyfleus yn amddiffyn y bwrdd PCB, gan atal difrod i gydrannau ymyl ac anffurfiad PCB, ac yn darparu ar gyfer ail-weithio gwahanol feintiau pecyn BGA.



4. Yn meddu ar wahanol feintiau o nozzles aer aloi, a all gylchdroi 360 gradd ar gyfer gosod ac ailosod yn hawdd.



5. Gellir gosod pob parth gwresogi uchaf ac isaf gyda 8 segment tymheredd. Gellir storio ac adfer nifer fawr o gromliniau tymheredd ar gyfer gwahanol BGAs. Gellir hefyd dadansoddi cromlin, gosod a chywiro ar y sgrin gyffwrdd.



6. Mae'r tri parth gwresogi yn defnyddio algorithmau PID annibynnol i reoli'r broses wresogi, gan arwain at wresogi mwy unffurf a chywir.



7. Mae ffan oeri llif uchel yn oeri'r bwrdd PCB yn gyflym i atal anffurfiad, gan alluogi rheolaeth awtomataidd ddeallus o'r prosesau mowntio, sodro a dadosod.



8. Mae swyddogaeth "rhybudd cynnar" llais-yn rhybuddio gweithredwyr 5-10 eiliad cyn i'r dadosod neu sodro ddod i ben. Ar ôl i'r aer poeth uchaf ac isaf stopio gwresogi, mae'r system oeri yn actifadu ac yn stopio oeri yn awtomatig unwaith y bydd y tymheredd yn gostwng i dymheredd yr ystafell. Mae hyn yn atal y peiriant rhag heneiddio ar ôl gorboethi.



9. Nodweddion swyddogaethau derbyn a bwydo deunydd, gwneud gweithrediad peiriant yn symlach, yn fwy cyfleus, a gwella effeithlonrwydd.
