SMT System Reball Pick & Place
aliniad 1.optical system2.laser positioning3.top gwresogydd a ffroenell 2 mewn rhyngwyneb sgrin gyffwrdd 14.HD
Disgrifiad
SMT System Reball Pick & Place
Mae Auto Reball System yn debygol o frand neu fodel penodol o offer a ddefnyddir mewn gweithgynhyrchu neu atgyweirio electroneg.
Gall fod yn beiriant neu'n declyn sydd wedi'i gynllunio i ddewis a gosod cydrannau bach ar fwrdd cylched neu i ailbelio (amnewid) diffygiol.
cydrannau ar fwrdd. Heb gyd-destun neu wybodaeth bellach, mae'n anodd rhoi esboniad manylach.
Ymgyrch Demo:
Desoldering BGA Ball a thun
Manylebau:
| 1 | Cyfanswm pŵer | 5200w |
| 2 | 3 gwresogydd annibynnol | Aer poeth uchaf 1200w, aer poeth is 1200w, isgoch gwaelod yn cynhesu 2700w |
| 3 | foltedd | AC220V ±10% 50/60Hz |
| 4 | Rhannau trydan | Sgrin gyffwrdd 7'' + modiwl rheoli tymheredd deallus manwl uchel + gyrrwr modur stepiwr + arddangosfa PLC + LCD + system CCD optegol cydraniad uchel + lleoli laser |
| 5 | Rheoli tymheredd | Dolen gaeedig K-Sensor + iawndal dros dro awtomatig PID + modiwl dros dro, cywirdeb tymheredd o fewn ±2 gradd. |
| 6 | lleoli PCB | V-groove + gosodiad cyffredinol + silff PCB symudol |
| 7 | Maint PCB sy'n berthnasol | Uchafswm 370x410mm Isafswm 22x22mm |
| 8 | Maint BGA sy'n berthnasol | 2x2mm ~ 80x80mm |
| 9 | Dimensiynau | 600x700x850mm (L*W*H) |
| 10 | Pwysau net | 70 Kg |
Ceisiadau:
Nodweddiadol:

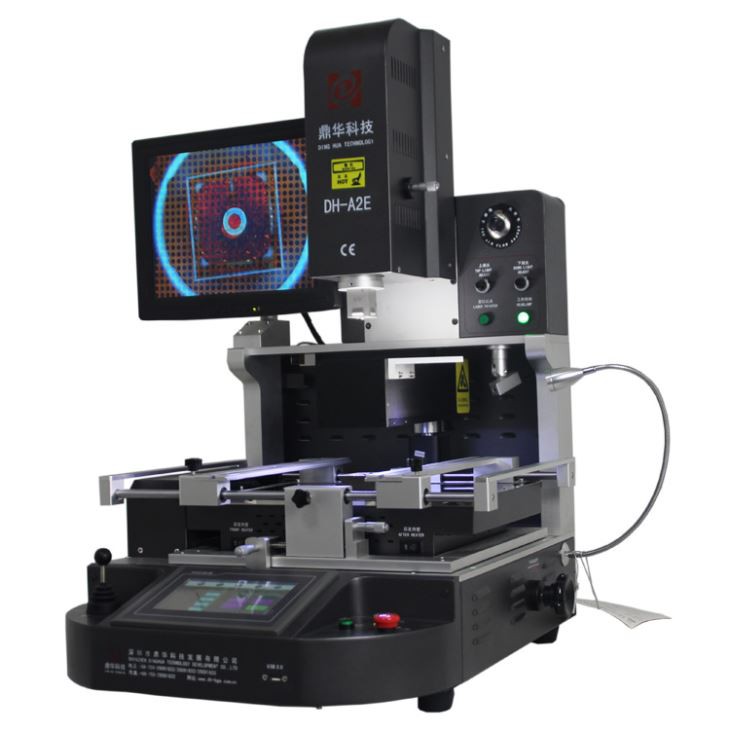

System Reball SMT Pick & Place DH-A2E
Mae DH-A2E wedi'i gynllunio i ail-weithio SMD / BGA / uBGA / QFN / LEDs ar gynulliadau PCB bach i ganolig-mawr gyda
hyd at gapasiti PCB 18"/450mm. Mae'n llawn nodweddion uwch sy'n darparu llawer o fanteision gan gynnwys yr uchaf
perfformiad ac ansawdd sodro ar gael yn unrhyw le, ond mae'n dal yn syml i'w sefydlu a'i ddefnyddio. gyda dim ond y goreuon
cydrannau ar gyfer y manwl gywirdeb gorau posibl, sef ein system sy'n gwerthu orau ac un o'r Gorsafoedd Ailweithio BGA sy'n perfformio orau
ledled y byd.
Rhestr pacio :
Deunyddiau: Cas pren cryf + bariau pren + cotwm perlog gyda ffilm
Pen brwsh 1pc
Llawlyfr Cyfarwyddiadau 1pc
Fideo CD 1pc
ffroenellau uchaf 3pcs
ffroenellau gwaelod 2pcs
Gosodiadau cyffredinol 6cc
Sgriwiau wedi'u cau 6pcs
Sgriw cymorth 4pcs
Maint sugnwr: Diamedrau mewn 2,4,8,10,11mm
Sbaner hecsagon mewnol: M2/3/4
Dimensiwn: 81 * 76 * 85CM
Pwysau gros: 115 kg
Cludo gan FedEx, DHL, UPS, ac ati. gwasanaeth negesydd o ddrws i ddrws o fewn 3-5diwrnod
