Aer Poeth BGA Ail-weithio Gorsaf Atgyweirio

1.infrared gwresogi system2.powerful llif frân fan3.sound awgrym system4.laser lleoli

Anfon ymchwiliad

Disgrifiad

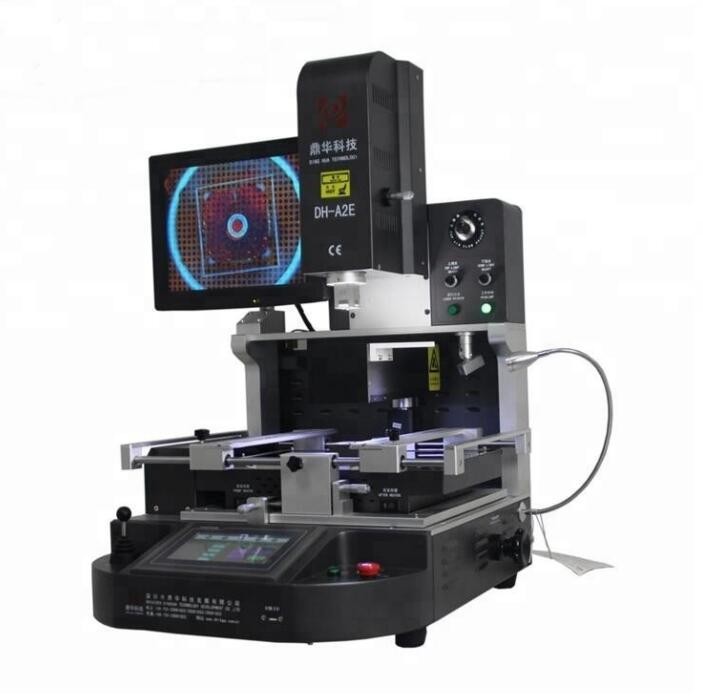

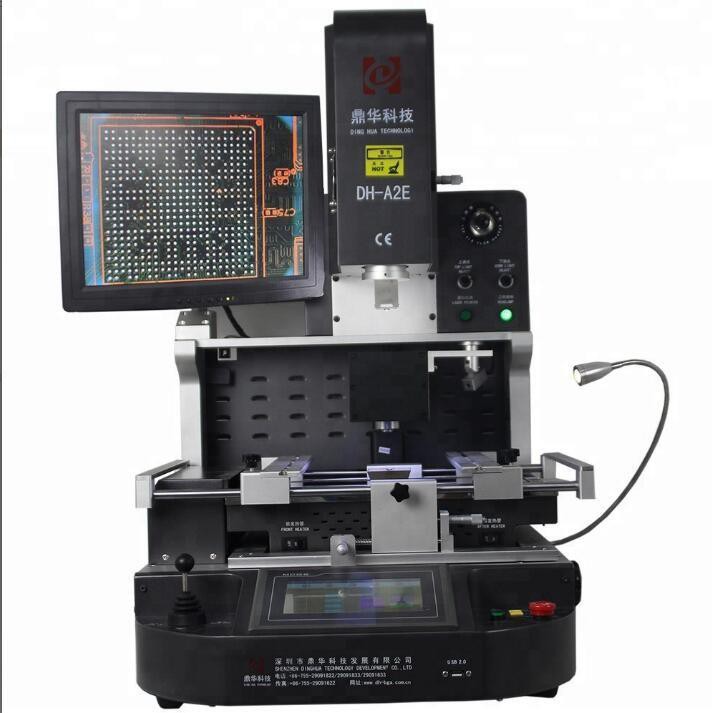

Pecynnau offer atgyweirio Cpu Macbook DH-A2E

Mae gorsaf ailweithio BGA aer poeth yn ddarn o offer a ddefnyddir i atgyweirio cydrannau arae grid pêl (BGA) ar argraffwyd

byrddau cylched (PCBs). Mae'r orsaf yn cynnwys elfen wresogi sy'n defnyddio aer poeth i doddi'r sodrydd presennol ar y

Cydran BGA, gan ei gwneud hi'n haws ei thynnu o'r PCB. Gellir defnyddio'r orsaf ail-weithio BGA aer poeth hefyd i osod

cydran BGA newydd ar y PCB trwy ail-lifo'r sodr gan ddefnyddio'r elfen wresogi.

A2E Assemble

Manylebau:

1	Cyfanswm pŵer	5200w
2	3 gwresogydd annibynnol	Aer poeth uchaf 1200w, aer poeth is 1200w, isgoch gwaelod yn cynhesu 2700w
3	Foltedd	AC220V ±10% 50/60Hz
4	Rhannau trydan	Sgrin gyffwrdd 7'' + modiwl rheoli tymheredd deallus manwl uchel + gyrrwr modur stepper + Arddangosfa PLC + LCD + system CCD optegol cydraniad uchel + lleoli laser
5	Rheoli tymheredd	Dolen gaeedig K-Sensor + iawndal dros dro awtomatig PID + modiwl dros dro, cywirdeb tymheredd o fewn ±2 gradd.
6	lleoli PCB	V-groove + gosodiad cyffredinol + silff PCB symudol
7	Maint PCB sy'n berthnasol	Uchafswm 370x410mm Isafswm 22x22mm
8	Maint BGA sy'n berthnasol	2x2mm ~ 80x80mm
9	Dimensiynau	600x700x850mm (LWH)
10	Pwysau net	70 Kg

Ceisiadau:

Mae'r broses o atgyweirio cydran BGA gan ddefnyddio gorsaf ailweithio BGA aer poeth yn cynnwys sawl cam. Yn gyntaf,

mae'r sodrydd presennol ar y gydran BGA yn cael ei doddi gan ddefnyddio aer poeth, gan ganiatáu tynnu'r gydran ohono

y PCB. Yna caiff yr ardal o amgylch y gydran BGA ei glanhau i gael gwared ar unrhyw sodr neu falurion sy'n weddill.

Unwaith y bydd yr ardal yn lân, gosodir cydran BGA newydd ar y PCB, ac mae'r sodr yn cael ei ail-lifo gan ddefnyddio'r aer poeth

Gorsaf ailweithio BGA. Mae tymheredd a llif aer yr elfen wresogi yn cael eu haddasu'n ofalus i sicrhau bod y

mae sodr wedi'i doddi'n gyfartal ac mae'r gydran BGA wedi'i chysylltu'n gadarn â'r PCB.

A2E 内部发热系统

System Robot Sodro Cwbl Awtomatig DH-A2E

Mae DH-A2E yn cael ei reoli trwy sgrin gyffwrdd hawdd ei ddefnyddio. Mae ei banel offeryn a gynlluniwyd yn ergonomig yn cynnwys

rheolaeth ffon reoli ar gyfer chwyddo camera a, phan fydd y system yn y modd â llaw, rheolaeth fertigol y gwresogydd uchaf

a phennaeth lleoliad.

Cydran rheoli addasiadau deialu a goleuadau PCB yn ogystal â llif aer o'r gwresogydd uchaf, rheolaeth fanwl gywir

a all atal symud sglodion bach yn ystod reflow.

Mae panel yr orsaf ailweithio hefyd yn cynnwys mewnbwn thermocwl math K adeiledig a phorthladd USB ar gyfer allforio sodr.

proffiliau tymheredd i yriant fflach.
