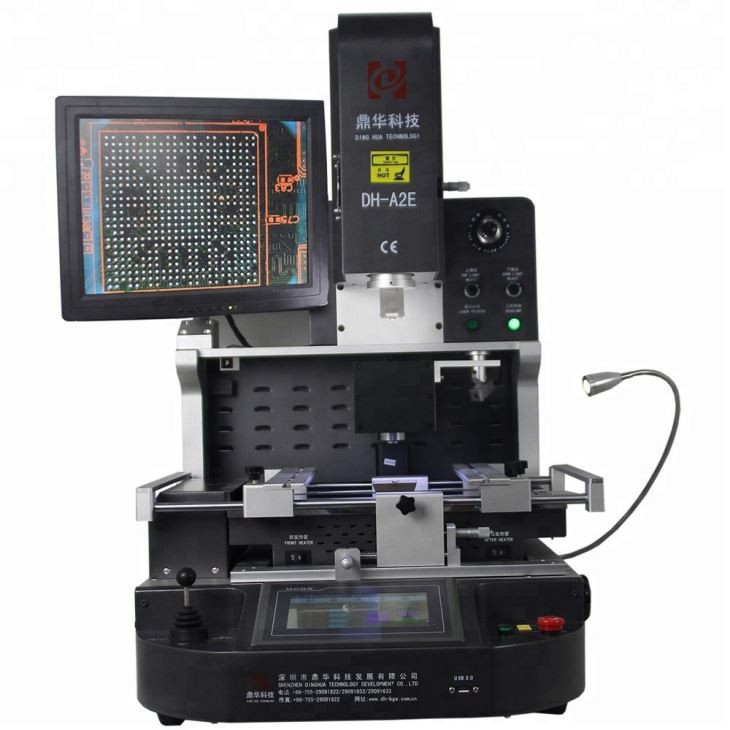

Atgyweirio ffôn symudol Offer bwrdd sodro BGA
1. System Gwresogi Is -goch 2. Tri gwresogydd annibynnol 3. gwresogydd uchaf a ffroenell 2 mewn 1 dyluniad 4. NOGLE AWYR POETH
Disgrifiad
Atgyweirio ffôn symudol Offer bwrdd sodro BGA
Demo Operation:
Cellphone Repair BGA Soldering Table Equipment" refers to specialized tools and workstations used for soldering and reworking BGA (Ball Grid Array) components in cellphone repairs. BGA is a type of surface-mount packaging used for integrated circuits (ICs), commonly found in cellphones.
Desoldering bêl BGA a thun
Manylebau:
| 1 | Cyfanswm y pŵer | 5200w |
| 2 | 3 gwresogyddion annibynnol | Aer Poeth Uchaf 1200W, Aer Poeth Isaf 1200W, Gwaelod Is -goch Pre Henteating 2700W |
| 3 | Foltedd | AC220V ± 10% 50/60Hz |
| 4 | Rhannau trydan | 7 '' Sgrin gyffwrdd + Modiwl Rheoli Tymheredd Deallus Uchel + Gyrrwr Modur Stepper + PLC + LCD Arddangos + System CCD Optegol Datrysiad Uchel + Lleoli Laser |
| 5 | Rheolaeth tymheredd | K-Sensor Caeedig-Dolen + PID PID Iawndal Temp Awtomatig + Modiwl Temp, Cywirdeb Temp o fewn ± 2 radd . |
| 6 | Lleoli PCB | V-Groove + Gosodiad Cyffredinol + Silff PCB Symudol |
| 7 | Maint PCB cymwys | Max 370x410mm min 22x22mm |
| 8 | Maint bga cymwys | 2x2mm ~ 80x80mm |
| 9 | Nifysion | 600x700x850mm (l*w*h) |
| 10 | Pwysau net | 70 kg |
Ceisiadau:
Nodwedd:
Atgyweirio ffôn symudol Offer bwrdd sodro BGAwedi'i gynllunio i weithio gyda gwahanol feintiau o BGA, QFP, a chydrannau eraill . mae'n cynnwys system optegol ddatblygedig o'r enw "gweledigaeth hollt" a system sodro lleoli manwl gywir, sy'n eich galluogi i ddisodli unrhyw gydran yn hawdd ac yn ddiogel . Mae'r monitor LCD adeiledig yn galluogi addasiad cywir ar y safle gwerthu}
Rhestr Pacio:
Deunyddiau: Achos pren cryf+bariau pren+Cottonau Perlog Prawf gyda ffilm
- Atgyweirio ffôn symudol 1pc Offer bwrdd sodro BGA
- Pen Brws 1pc
- Llawlyfr Cyfarwyddiadau 1pc
- Fideo cd 1pc
- 3pcs nozzles uchaf
- Nozzles gwaelod 2pcs
- 6pcs gosodiadau cyffredinol
- 6pcs Sgriwiau wedi'u cau
- Sgriw Cefnogi 4pcs
- Maint Sucker: Diamedrau mewn 2,4,8,10,11mm
- Panner hecsagon mewnol: M2/3/4
- Dimensiwn: 81*76*85cm
- Pwysau Gros: 115 kg
Manyleb:
|
Cyfanswm y pŵer |
5200W |
|
Gwresogydd uchaf |
1200W |
|
Gwresogydd Gwaelod |
2il 1200W, 3ydd gwresogydd IR 2700W |
|
Foltedd |
AC220V/110V ± 10 ％ 50Hz |
|
System Bwydo |
System Bwydo Auto ar gyfer Sglodion |
|
Modd gweithredu |
Dau fodd: Llawlyfr ac awtomatig, dewis am ddim! Sgrin gyffwrdd HD, peiriant dynol deallus, gosodiad system ddigidol . |
|
Storio proffil tymheredd |
50, 000 Grwpiau (nifer heb eu cyfyngu o grwpiau) |
|

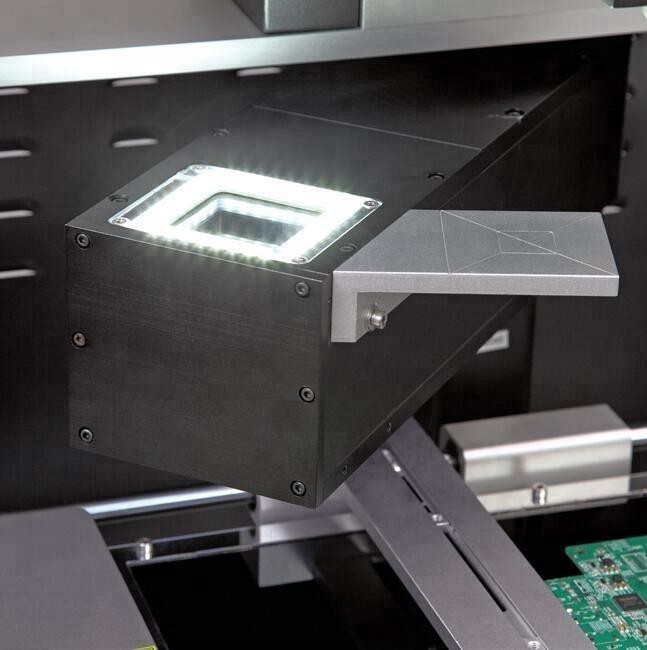

Lens camera ccd optegol |
Yn awtomatig yn ymestyn allan ac yn plygu i ddewis a gosod sglodion BGA |
|
Chwyddiad Camera |
1.8 miliwn picsel |
|
Tiwnio main mainc: |
± 15mm ymlaen/yn ôl, ± 15mm dde/chwith |
|
Cywirdeb lleoliad: |
± 0.015mm |
|
Lleoli BGA |
Lleoli laser, safle cyflym a chywir PCB a BGA |
|
Swydd PCB |
Lleoli Deallus, gellir addasu PCB yn X, Cyfeiriad y gyda "Cefnogaeth 5 Pwynt" + Braced PCB V-Groov + Gosodiadau Cyffredinol . |
|
Ngoleuadau |
Taiwan dan arweiniad golau gweithio, unrhyw ongl y gellir ei haddasu |
|
Rheolaeth tymheredd |
K synhwyrydd, dolen agos, rheolaeth plc |
|
Cywirdeb dros dro |
± 2 radd |
|
Maint PCB |
Max 450 × 400 mm mun 22 × 22 mm |
|
Sglodion BGA |
1x 1 - 80 x80 mm |
|
Isafswm bylchau sglodion |
0.015mm |
|
Synhwyrydd tymer allanol |
1pc |
|
Nifysion |
L740 × W630 × H710 mm |
|
Pwysau net |
70kg |
