Gorsaf Ailweithio BGA Gyda Aliniad Optegol
Mae Dinghua DH{0}}A2E yn orsaf ailweithio BGA gydag aliniad optegol a ddefnyddir mewn atgyweirio PCB manwl uchel. Mae ganddi dri pharth tymheredd annibynnol, camera CCD aliniad optegol, sugnwr llwch, sgrin gyffwrdd HD, arddangosiad proffil tymheredd amser real ac ati. cylchedau, a diogelwch ar gyfer y PCB.
Disgrifiad
Disgrifiad Cynnyrch

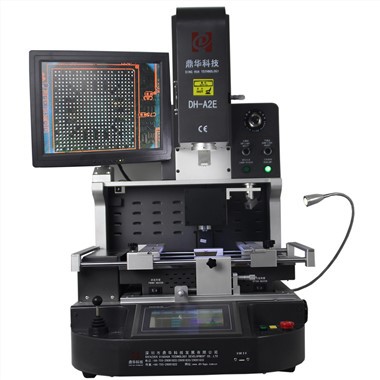

Mae Dinghua DH-A2E yn orsaf ailweithio BGA gydag aliniad optegol yn darparu datrysiad dibynadwy i weithwyr proffesiynol sy'n trin cydrannau SMD a BGA cymhleth a geir mewn ffonau smart, gliniaduron, modiwlau cyfathrebu, a byrddau rheoli diwydiannol amrywiol.
Wrth wraidd yr DH-A2E mae ei system wresogi aer poeth ddatblygedig wedi'i chyfuno â gwres gwaelod isgoch. Mae'r dyluniad tair parth tymheredd annibynnol hwn yn darparu dosbarthiad tymheredd sefydlog ac unffurf ar draws y bwrdd i leihau straen thermol ac atal dadffurfiad PCB. Gall yr orsaf hefyd reoli proffiliau tymheredd yn gywir, mae'r orsaf yn sicrhau ail-lif diogel, cyson ar gyfer cydrannau fel BGA, QFN, SOP, CSP, a dyfeisiau traw mân eraill.
Mae'r DH-A2E yn cynnwys system aliniad optegol sy'n galluogi gosod sglodyn yn fanwl gywir cyn sodro. Mae'r camera cydraniad uchel a'r llwyfan delweddu addasadwy yn galluogi gweithredwyr i alinio peli sodro a phadiau PCB yn gywir, gan leihau'r risg o gamaliniad, a methiant ailweithio.
Wedi'i chynllunio ar gyfer technegwyr profiadol a dechreuwyr, mae'r orsaf yn integreiddio rhyngwyneb rheoli sythweledol â rheoli tymheredd yn seiliedig ar raglenni. Gall gweithredwyr storio, golygu, a phroffiliau tymheredd. Gall gweithredwyr hefyd ddefnyddio dyfeisiau codi awtomatig, gwasanaeth proffil tymheredd amser real a thri pharth tymheredd annibynnol i wneud defnyddwyr yn fwy cyfeillgar a diogel.
Manyleb Cynhyrchion
|
Eitem
|
Paramedr
|
|
Cyflenwad Pŵer
|
AC220V ±10% 50/60Hz
|
|
Cyfanswm Pŵer
|
4900w
|
|
Pwer Uchaf
|
1200w
|
|
Pŵer Gwaelod
|
1200w
|
|
Grym Infared
|
2400w
|
|
Dimensiwn
|
77*81*102mm
|
|
Modd Gweithredu
|
Awtomatig + Llawlyfr
|
|
Storio Proffil Tymheredd
|
10000 o grwpiau
|
|
Rheoli Tymheredd
|
Synhwyrydd K + Dolen Gaeedig
|
|
Cywirdeb Tymheredd
|
±1 gradd
|
|
Cywirdeb Sefyllfa
|
±0.01mm
|
|
Maint PCB
|
Uchafswm 400 × 450 mm Isafswm 10 × 10 mm
|
|
Sglodion BGA
|
2*2-80*80mm
|
|
Synhwyrydd Tymheredd Allanol
|
1 pcs (dewisol)
|
|
Pwysau net
|
70kg
|
|
Math o beiriant
|
Penbwrdd
|
|
Isafswm bylchau rhwng sglodion
|
0.1mm
|
|
Picsel camera
|
6 miliwn
|
|
Bwydo sglodion
|
cymryd neu roi yn awtomatig
|
|
Safle PCBA
|
Lleoliad deallus i fyny ac i lawr, y "cefnogaeth 5 pwynt" gwaelod gyda slot cerdyn math v- yn gosod PCBA y gellir ei addasu'n rhydd yn
Cyfeiriad echel X-, gyda gosodiadau cyffredinol allanol
|
|
Safle BGA
|
Lleoli laser v-slot cerdyn siâp a gosodiadau cyffredinol
|
|
Lens CCD Optegol
|
Mynd allan yn awtomatig, yn ôl a chanolbwyntio
|
Manylion Cynhyrchion
Sgrin Gyffwrdd HD
Mae'r peiriant hwn yn cynnig tri modd-sodro, dad-sodro a lleoli. Gall gweithredwyr ddewis y modd mwyaf priodol ar gyfer pob tasg ail-weithio. Mae'n darparu -monitro tymheredd amser real ar gyfer y gwresogydd uchaf, y gwresogydd gwaelod a'r parth gwresogi isgoch, gan sicrhau rheolaeth fanwl gywir trwy gydol y broses. Gall gweithredwyr storio, golygu, ailadrodd gwerth tymheredd y proffil tymheredd. Gellir rheoli swyddogaethau hanfodol fel cychwyn, stopio ac oeri yn llawn ar gyfer gweithrediad diogel ac effeithlon. Mae gan y peiriant hwn system aliniad optegol, ond mae hefyd yn cefnogi aliniad llaw. Rhoi hyblygrwydd i'r technegydd addasu lleoliad y cydrannau.
Aliniad Optegol CCD Camera
Camera digidol diffiniad uchel CCD, chwyddo optegol awtomatig, lleoli laser. Mae lens camera CCD yn estyniad awtomatig plygadwy ac yn tynnu'n ôl.
Bydd y ddelwedd yn cael ei harddangos ar sgrin y monitor a gellir ei chwyddo i mewn a chwyddo allan ar gyfer aliniad manwl gywir.
ffon reoli
Mae'r ffon reoli yn caniatáu rheolaeth fanwl gywir o leoliad y camera, gan alluogi addasiadau fertigol llyfn (i fyny ac i lawr). Mae hefyd yn rheoli'r swyddogaethau chwyddo i mewn a chwyddo allan ar gyfer y camera CCD, gan ganiatáu i weithredwyr optimeiddio'r ddelwedd a ddangosir ar y monitor yn hawdd.
System Codi Gwactod
Mae'r system codi gwactod yn codi'r sglodyn yn awtomatig ar ôl ei ddadsoldering. Yn meddu ar ddyfais diogelwch synhwyro pwysau i atal gormod o rym i lawr, gan amddiffyn y PCB rhag difrod i bob pwrpas.
Parth Cynhesu Isgoch
Mae'r parth cynhesu isgoch yn sicrhau dosbarthiad gwres unffurf, gan leihau straen thermol yn effeithiol a darparu gwell amddiffyniad i'r famfwrdd.
Pwyntydd Laser
Mae'r pwyntydd laser yn helpu i leoli mamfwrdd PCB yn gywir, gan sicrhau aliniad manwl gywir yn ystod y broses ail-weithio.
