Proffiliau Ailweithio BGA

Mae angen i ail-weithio BGA osod y gromlin tymheredd yn ôl cromliniau past solder gwahanol, fel bod y gromlin tymheredd yn y pad yn agos at gromlin y past solder. Yn gyffredinol, mabwysiadir y dull gwresogi parth aml-tymheredd a ddangosir yn (Ffigur 1), ac mae'r gromlin tymheredd wedi'i rannu'n barth cynhesu, parth gweithredol, parth ail-lif, a pharth oeri.

                                                      Llun 1

1. parth preheating

Mae cam preheating (cam Preheating), a elwir hefyd yn parth llethr, yn codi'r tymheredd o'r tymheredd amgylchynol i'r tymheredd actifadu sodr, yn dinistrio'r ffilm metel ocsid ac yn glanhau wyneb y powdr aloi sodr, sy'n ffafriol i ymdreiddiad sodr a'r ffurfio aloi solder ar y cyd. Dylid rheoli'r gyfradd codi tymheredd yn yr ardal hon o fewn ystod briodol. Os yw'n rhy gyflym, bydd sioc thermol yn digwydd, a gall y swbstrad a'r dyfeisiau gael eu difrodi; os yw'n rhy araf, ni fydd digon o amser i'r PCB gyrraedd y tymheredd gweithredol, gan arwain at anweddoli toddyddion annigonol. , sy'n effeithio ar ansawdd weldio. Yn gyffredinol, nodir mai'r tymheredd uchaf yw 4 gradd / eiliad, ac mae'r gyfradd tymheredd fel arfer yn 1 i 3 gradd / eiliad.

2. ardal weithredol

Mae'r parth gweithredol (cyfnod Soak), a elwir weithiau'n barth cadw gwres, yn cyfeirio at y broses lle mae'r tymheredd yn codi o 140 gradd i 170 gradd. Y prif bwrpas yw gwneud tymheredd y cydrannau PCB yn tueddu i fod yn unffurf a lleihau'r gwahaniaeth tymheredd; i ganiatáu actifadu'r fflwcs, y pad, tynnu ocsid ar beli sodr a gwifrau cydran. Yn gyffredinol, mae'r ardal hon yn cyfrif am 33 ~ 50 y cant o'r sianel wresogi, ac mae'r cam hwn yn cymryd 40 ~ 120s.

3. parth reflow

Prif bwrpas y cam reflow yw atal y sodrydd neu'r metel rhag parhau i ocsideiddio, cynyddu hylifedd y sodrwr, gwella ymhellach y gallu gwlychu rhwng y sodr a'r pad, a chynyddu tymheredd y cynulliad PCB o'r tymheredd gweithredol. i'r tymheredd gwerth brig a argymhellir. Ni ddylai'r adlif ar y cam hwn fod yn rhy hir, yn gyffredinol 30-60s ar dymheredd uchel. Mae'r gyfradd tymheredd yn codi i 3 gradd / eiliad, y tymheredd brig nodweddiadol yn gyffredinol yw 205-230 gradd, a'r amser i gyrraedd y brig yw 10-20s. Mae tymheredd pwynt toddi gwahanol sodrwyr yn wahanol, fel 63Sn37Pb yn 183 gradd C, a 62Sn / 36Pb / 2Ag yn 179 gradd C, felly dylid ystyried perfformiad y past solder wrth osod paramedrau. Mae'r tymheredd activation bob amser ychydig yn is na thymheredd pwynt toddi yr aloi, ac mae'r tymheredd brig bob amser ar y pwynt toddi.

4. parth oeri

Cam oeri (Cam oeri), mae'r powdr tun-plwm yn yr adran hon o'r past solder wedi toddi a gwlychu'r wyneb yn llawn i'w gysylltu, dylid ei oeri mor gyflym â phosibl, a fydd yn helpu i gael cymalau sodr llachar, Ac wedi uniondeb da ac ongl cyswllt isel. Fodd bynnag, bydd oeri rhy gyflym yn arwain at raddiant tymheredd rhy uchel rhwng y gydran a'r swbstrad, gan arwain at ddiffyg cyfatebiaeth ehangu thermol, gan arwain at hollti'r cymal sodr a'r pad ac anffurfiad y swbstrad. Yn gyffredinol, mae'r gyfradd oeri uchaf a ganiateir yn cael ei bennu gan ymateb y gydran i wres. Yn dibynnu ar oddef sioc. Yn seiliedig ar y ffactorau uchod, mae'r gyfradd oeri yn y parth oeri yn gyffredinol tua 4 gradd / eiliad.

Defnyddir y gromlin a ddangosir yn Ffigur 1 yn eang iawn a gellir ei galw'n gromlin math dal gwresogi. Mae'r past solder yn codi'n gyflym o'r tymheredd cychwynnol i dymheredd cynhesu penodol yn yr ystod 140-170 gradd , ac yn ei gynnal am tua 40-120s fel cadw gwres. parth, yna cynheswch yn gyflym i'r parth reflow, ac yn olaf oeri'n gyflym a mynd i mewn i'r parth oeri i gwblhau'r sodro.

Y proffil reflow yw'r allwedd i sicrhau ansawdd sodro BGA. Cyn pennu'r gromlin reflow, mae angen ei egluro: mae gan bast solder â chynnwys metel gwahanol gromliniau tymheredd gwahanol. Yn gyntaf, dylid ei osod yn ôl y gromlin tymheredd a argymhellir gan y gwneuthurwr past solder, oherwydd bod yr aloi solder yn y past solder yn pennu'r pwynt toddi, ac mae'r fflwcs yn pennu'r gromlin tymheredd. Tymheredd actifadu. Yn ogystal, dylid addasu'r gromlin past solder yn lleol yn ôl y math o ddeunydd, trwch, nifer yr haenau, a maint y PCB.

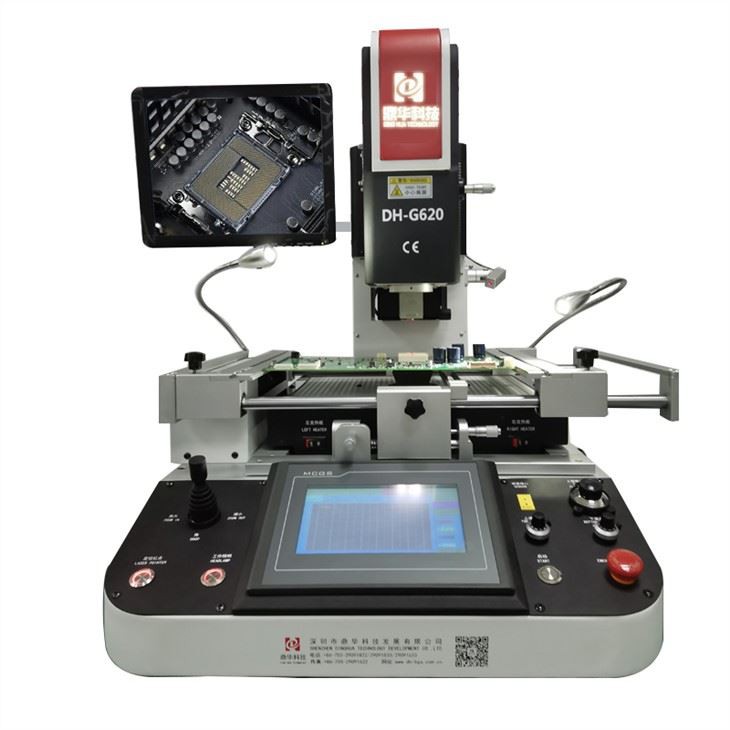

Mae angen i system rheoli tymheredd gorsaf ailweithio BGA sicrhau na ellir difrodi'r cydrannau sydd i'w hailweithio, y cydrannau neu'r cydrannau o amgylch, a phadiau PCB wrth ddadosod a sodro. Yn gyffredinol, gellir rhannu dulliau gwresogi sodro Reflow yn ddau fath: gwresogi aer poeth a gwresogi isgoch. Mae gwresogi aer poeth yn unffurf mewn ardal fach, a bydd ardal oer leol mewn ardal fawr; tra bod gwresogi is-goch yn unffurf mewn ardal fawr, yr anfantais yw, oherwydd dyfnder lliw y gwrthrych, nad yw'r gwres wedi'i amsugno a'i adlewyrchu yn unffurf. Oherwydd cyfaint cyfyngedig gweithfan ail-weithio BGA, rhaid i'w system rheoli tymheredd fabwysiadu dyluniad arbennig.
