Sodro BGA

Mae'r swbstrad neu haen ganolraddol yn rhan bwysig iawn o becyn BGA. Yn ogystal â chael ei ddefnyddio ar gyfer gwifrau rhyng-gysylltiad, gellir ei ddefnyddio hefyd ar gyfer rheoli rhwystriant ac integreiddio anwythyddion / gwrthyddion / cynwysyddion. Felly, mae'n ofynnol i ddeunydd y swbstrad fod â thymheredd trawsnewid gwydr uchel rS (tua 175 ~ 230 gradd), sefydlogrwydd dimensiwn uchel ac amsugno lleithder isel, yn ogystal â pherfformiad trydanol da a dibynadwyedd uchel. Mae hefyd angen adlyniad uchel rhwng y ffilm fetel, yr haen inswleiddio a'r cyfrwng swbstrad.

Llif proses pecynnu FC-CBGA

① Swbstrad ceramig

Mae swbstrad FC-CBGA yn swbstrad ceramig amlhaenog, ac mae ei gynhyrchiad yn eithaf anodd. Oherwydd bod dwysedd gwifrau'r swbstrad yn uchel, mae'r bylchau'n gul, mae yna lawer o dyllau trwodd, ac mae gofynion coplanarity y swbstrad yn uchel. Ei brif broses yw: yn gyntaf cyd-danio y daflen seramig multilayer ar dymheredd uchel i mewn i swbstrad multilayer seramig metallized, yna gwneud gwifrau metel multilayer ar y swbstrad, ac yna perfformio electroplating ac ati. Yn y cynulliad CBGA, y diffyg cyfatebiaeth CTE rhwng y swbstrad, y sglodion a'r bwrdd PCB yw'r prif ffactor sy'n achosi methiant cynhyrchion CBGA. Er mwyn gwella'r sefyllfa hon, yn ychwanegol at strwythur CCGA, gellir defnyddio swbstrad ceramig arall - swbstrad ceramig HITCE hefyd.

② Proses becynnu

Wafer bump preparation->wafer cutting->chip flip-chip and reflow soldering->underfill thermal grease, sealing solder distribution->capping->assembly solder balls->reflow soldering->marking->separation -> Final Inspection -> Testing ->Pecynnu

Llif proses pecynnu TBGA â bond gwifren

① tâp cludwr TBGA

Mae tâp cludo TBGA fel arfer wedi'i wneud o ddeunydd polyimide.

Yn ystod y cynhyrchiad, mae cladin copr yn cael ei wneud yn gyntaf ar ddwy ochr y tâp cludwr, yna platio nicel ac aur, ac yna cynhyrchir tyllau trwodd a meteleiddio twll trwodd a graffeg. Oherwydd yn y TBGA hwn sydd wedi'i fondio â gwifren, y sinc gwres pecyn yw atgyfnerthu'r pecyn a gwaelod ceudod craidd y pecyn, felly mae'n rhaid i'r tâp cludwr gael ei fondio i'r sinc gwres gyda gludiog sy'n sensitif i bwysau cyn ei becynnu.

② Proses becynnu

Teneuo afrlladen → torri afrlladen → bondio marw → glanhau → bondio gwifren → glanhau plasma → potio selio hylif → cydosod peli sodro → sodro ail-lif → marcio wyneb → gwahanu → archwiliad terfynol → profi → pecynnu

Os nad yw'r prawf yn iawn, mae angen dad-werthu, ail-bennu, mowntio a sodro'r sglodyn, ac ail-weithio proffesiynol.

gorsaf yn bwysig ar gyfer y broses honno:

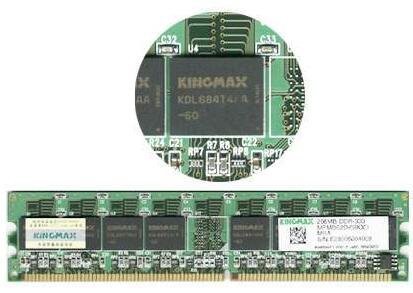

Cof pecyn TinyBGA

O ran pecynnu BGA, rhaid inni sôn am dechnoleg TinyBGA patent Kingmax. Gelwir TinyBGA yn Tiny Ball Grid Array (pecyn arae grid pêl bach) yn Saesneg, sy'n gangen o dechnoleg pecynnu BGA. Fe'i datblygwyd yn llwyddiannus gan Kingmax ym mis Awst 1998. Nid yw cymhareb yr ardal sglodion i ardal y pecyn yn llai na 1:1.14, a all gynyddu'r gallu cof 2 i 3 gwaith pan fydd cyfaint y cof yn aros yr un peth. O'i gymharu â chynhyrchion pecyn TSOP, sydd â chyfaint llai, gwell perfformiad afradu gwres a pherfformiad trydanol. Dim ond 1/3 o gyfaint pecynnu TSOP o dan yr un gallu yw cynhyrchion cof sy'n defnyddio technoleg pecynnu TinyBGA. Mae pinnau cof pecyn TSOP yn cael eu tynnu o gyrion y sglodion, tra bod pinnau TinyBGA yn cael eu tynnu o ganol y sglodion. Mae'r dull hwn i bob pwrpas yn byrhau pellter trosglwyddo'r signal, a dim ond 1/4 o'r dechnoleg TSOP draddodiadol yw hyd y llinell drosglwyddo signal, felly mae gwanhad y signal hefyd yn cael ei leihau. Mae hyn nid yn unig yn gwella perfformiad gwrth-ymyrraeth a gwrth-sŵn y sglodion yn fawr, ond hefyd yn gwella'r perfformiad trydanol.

Pecyn bach BGA

Mae trwch y cof pecyn TinyBGA hefyd yn deneuach (mae uchder y pecyn yn llai na {{0}}.8mm), a dim ond 0.36mm yw'r llwybr afradu gwres effeithiol o'r swbstrad metel i'r rheiddiadur. Felly, mae gan gof TinyBGA effeithlonrwydd dargludiad gwres uwch ac mae'n addas iawn ar gyfer systemau hir-redeg gyda sefydlogrwydd rhagorol.

Y gwahaniaeth rhwng pecyn BGA a phecyn TSOP

Gall y cof sydd wedi'i becynnu â thechnoleg BGA gynyddu'r gallu cof dwy neu dair gwaith wrth gynnal yr un cyfaint. O'i gymharu â TSOP, mae gan BGA gyfaint llai, gwell perfformiad afradu gwres a pherfformiad trydanol. Mae technoleg pecynnu BGA wedi gwella'r gallu storio fesul modfedd sgwâr yn fawr. O dan yr un gallu, dim ond traean o ddeunydd pacio TSOP yw cyfaint y cynhyrchion cof sy'n defnyddio technoleg pecynnu BGA; o'i gymharu â phecynnu TSOP traddodiadol, mae gan becynnu BGA fanteision sylweddol. Ffordd gyflymach a mwy effeithiol o wasgaru gwres.

Dim ots ei fod yn BGA neu TSOP, y gellir ei atgyweirio gan y peiriant ailweithio BGA:
