3 Parth Gwresogi Peiriant Ailweithio Aer Poeth

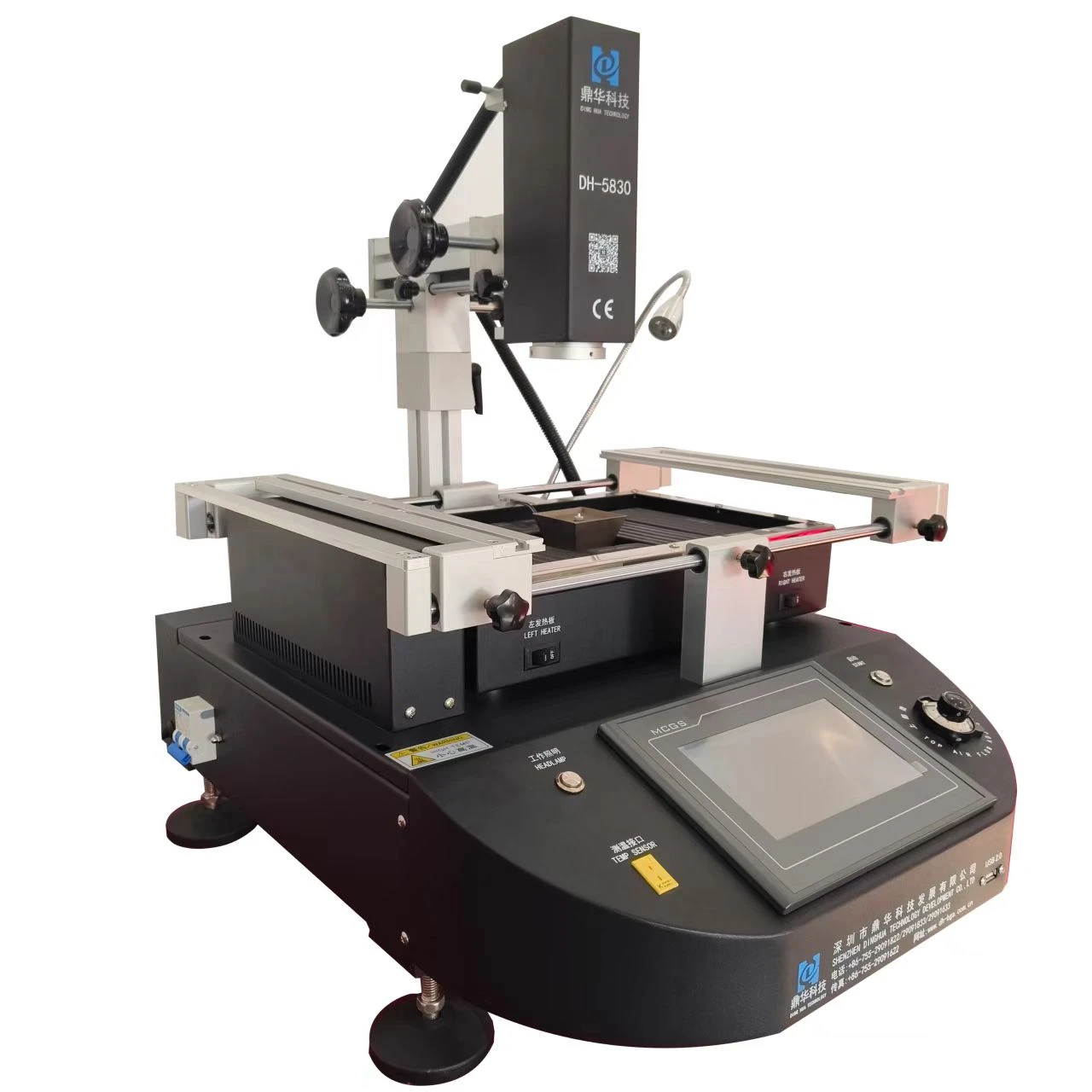

Mae'r DH-5830 yn beiriant ailweithio aer poeth 3 parth gwresogi proffesiynol sydd wedi'i adeiladu ar gyfer maint uchel-sodro sglodion BGA a dad-soldering ar ffonau symudol, gliniaduron a mamfyrddau electronig. Fel peiriant ailweithio aer poeth 3 parth gwresogi, mae'r DH{{10}5830} yn rhagboethi'r bwrdd yn raddol o'r uniad gwaelod{11} gan sicrhau glanhau'r bwrdd o'r uniadau o'r gwaelod{11} a sicrhau bod pob uniad yn cael ei lanhau. Titaniwm aloi ffroenellau magnetig, 50,000 storio proffiliau, adeiledig yn gwactod codi, a gwarant 1 flwyddyn ar gyfer y pŵer machine.Total cyfan 5500W.Chip ystod: 2 × 2 mm i 80 × 80 mm.
Disgrifiad
Trosolwg o gynhyrchion
Ail-weithio BGA yw un o'r tasgau technegol mwyaf heriol ym maes atgyweirio a gweithgynhyrchu electroneg. Mae'r lwfans gwall bron yn sero - gormod o wres ac rydych chi'n codi padiau, yn rhy ychydig ac nid yw'r uniad byth yn llifo'n iawn.
Mae'rDH-5830yn weithiwr proffesiynolGorsaf sodro BGAadeiladu sgrin gyffwrdd HD, gan ddarparu trachywiredd tymheredd dolen gaeedig o ±2 gradd ar draws tri pharth gwresogi a reolir yn annibynnol. Fel -pwrpas wedi'i adeiladuGorsaf ailweithio PCB, fe'i cynlluniwyd ar gyfer gweithdai a llinellau cynhyrchu na allant fforddio anghysondeb. P'un a ydych chi'n rhedeg depo atgyweirio ffonau symudol, canolfan gwasanaeth gliniaduron, neu linell ymchwil a datblygu ffatri, mae'r DH-5830 yn rhoi'r rheolaeth broses a'r ailadroddadwyedd y mae gwaith BGA yn ei fynnu mewn gwirionedd.
Ar gyfer pwy mae'r peiriant hwn
Mae'r DH-5830 yn addas ar gyfer:
Siopau trwsio ffonau symudol a gliniadurontrin -cyfaint uchel amnewid sglodion BGA - modiwlau CPU, GPU, NAND, eMMC, Wi-Fi
Gweithgynhyrchu electroneg a chyfleusterau ymchwil a datblygusydd angen proffiliau sodro cofnodadwy, ailadroddadwy ar gyfer dilysu prosesau
Contract gwasanaethau atgyweirio electroneggweithio ar draws sawl math o fwrdd a phecynnau sglodion
Sefydliadau hyfforddi technegolsydd angen llwyfan ail-weithio dibynadwy, diogel a hawdd
Mae'n trin sglodion BGA o2 × 2 mm hyd at 80 × 80 mmac yn derbyn PCBs yn amrywio o22 × 22 mm i 410 × 370 mm- sy'n cwmpasu'r mwyafrif helaeth o fyrddau a geir mewn electroneg defnyddwyr, offer telathrebu, a rheolwyr diwydiannol.
nodweddion allweddol
Sgrin gyffwrdd HD
Yr DH-5830 gyda rhyngwyneb sgrin gyffwrdd HD llawn. Mae'n ryngwyneb peiriant dynol iawn lle gallwch chi osod, delweddu, ac addasu eich proffil reflow cyfan ar y sgrin mewn amser real.
Mae'r system yn storio hyd at50,000 o grwpiau cromlin tymheredd, a gellir enwi pob un ohonynt, eu rhifo, eu haddasu, a'u galw'n ôl unrhyw bryd. Ar gyfer siopau sy'n trin dwsinau o wahanol fodelau bwrdd, mae hyn yn unig yn dileu ffynhonnell sylweddol o anghysondeb proses. Rydych chi'n adeiladu'r proffil unwaith, yn ei storio, ac yn ei dynnu i fyny bob tro y daw'r bwrdd hwnnw i mewn. Fel aGorsaf ailweithio PCBa adeiladwyd ar gyfer amgylcheddau cynhyrchu, y math hwnnw o effeithlonrwydd llif gwaith cyfansoddion dros filoedd o gylchoedd atgyweirio.
Rheoli Tymheredd Cywir - ±2 radd Cywirdeb
Rheoli tymheredd yw craidd unrhyw orsaf ail-weithio, ac mae'r DH-5830 yn ei gymryd o ddifrif. Mae'r system yn defnyddioK{0}}teipiwch thermocouple ar gau-rheolwr dolenynghyd ag algorithm iawndal tymheredd awtomatig PID, gan ddal cywirdeb o fewn ±2 gradd trwy gydol y cylch ail-lif cyfan. Y lefel hon o fanylder sy'n gwahanu priodweddGorsaf sodro BGAo gwn aer poeth sylfaenol.
Tri Parth Gwresogi Annibynnol
Fel a3 parth gwresogi peiriant ailweithio aer poeth, mae'r DH-5830 yn dod â'r bwrdd cyfan i fyny i dymheredd socian thermol sefydlog o'r gwaelod cyn i'r gwresogydd uchaf danio - gan amddiffyn y cydrannau cyfagos, lleihau straen thermol ar y bwrdd, a chynhyrchu ansawdd cymalau llawer mwy cyson na dewisiadau parth sengl neu ddau barth. Gellir gosod tymheredd pob parth, cyfradd ramp, amser aros, ac ymddygiad oeri yn annibynnol trwy'r sgrin gyffwrdd.
System Lleoli PCB Hyblyg
Mae'r DH-5830 yn defnyddio ansystem lleoli deallusgan gyfuno braced PCB rhigol V-, llwyfan cynnal pum pwynt, a gosodiad cyffredinol. Mae'r gefnogaeth yn addasadwy i gyfeiriadau X ac Y, ac mae'r gosodiad cyffredinol wedi'i gynllunio'n benodol i amddiffyn cydrannau wedi'u gosod ar ymyl bregus y byddai clampiau safonol yn eu difrodi. Mae uchder isaf y gwresogydd hefyd yn addasadwy, gan gadw'r ffroenell optimaidd-i-pellter PCB waeth beth fo trwch y bwrdd.
Aloi Titaniwm Cylchdro Magnetig - 360 gradd
Mae'r nozzles yn cylchdroi yn rhydd 360 gradd o amgylch pen y gwresogydd uchaf, sy'n symud i bob un o'r pedwar cyfeiriad (chwith / dde a blaen / cefn), gan roi hyblygrwydd lleoli llawn i'r gweithredwr heb orfod ailosod y bwrdd. Mae meintiau ffroenell personol ar gael ar gais ar gyfer olion traed sglodion ansafonol.
System Codi Gwactod a Rhybudd Llais
Mae'r DH-5830 yn cynnwys gosodiad mewnolbeiro sugno gwactodar gyfer trin sglodion BGA yn lân ar ôl reflow heb eu cyffwrdd â pliciwr a allai niweidio'r grid bêl neu becyn sglodion.
A system rhybudd llaisyn sbarduno 5-10 eiliad cyn i'r cylch gwresogi ddod i ben, gan roi amser i'r gweithredwr fod yn barod i godi'r sglodyn ar yr union adeg gywir. Mewn gweithdy atgyweirio prysur, mae hyn yn lleihau nifer y sglodion sy'n cael eu codi'n rhy hwyr neu'n rhy gynnar - yn ystyrlon, ac mae'r ddau ohonynt yn cynhyrchu methiannau ailweithio a chydrannau wedi'u gwastraffu.
Manylebau Technegol
|
Eitem
|
Paramedr
|
|
Cyflenwad Pŵer
|
AC220V ±10 ％ 50Hz
|
|
Pŵer â Gradd
|
5500W
|
|
Pwer Uchaf
|
1200w
|
|
Pŵer Gwaelod
|
1200w
|
|
Pŵer isgoch
|
3000w
|
|
Bonyn llif aer uchaf
|
Ar gyfer{0}}addasu llif aer poeth uchaf (yn enwedig, sglodion bach iawn/mawr)
|
|
Modd Gweithredu
|
Sgrin gyffwrdd HD, gosodiad system ddigidol
|
|
Storio Proffil Tymheredd
|
50000 o grwpiau
|
|
Rheoli Tymheredd
|
Synhwyrydd K + Dolen Gaeedig
|
|
Symudiad gwresogydd uchaf
|
Dde / chwith, blaen / yn ôl, cylchdroi yn rhydd
|
|
Cywirdeb tymheredd
|
±2 gradd
|
|
Lleoli
|
Lleoliad deallus, gellir addasu PCB i gyfeiriad X, Y gyda "cymorth 5 pwynt" + V- braced pcb groov + gosodiadau cyffredinol.
|
|
maint PCB
|
Uchafswm 410×370 mm Isafswm 22×22 mm
|
|
sglodion BGA
|
2x2 - 80x80 mm
|
|
Isafswm bylchau rhwng sglodion
|
0.15mm
|
|
Synhwyrydd tymer allanol
|
1pc
|
|
Dimensiynau
|
570*610*570mm
|
|
Pwysau net
|
35KG
|
Pecynnau Sglodion Cydnaws a gwarant
Mae'r DH-5830 yn ymdrin â'r ystod lawn o becynnau arae a gosod arwyneb a geir yn gyffredin mewn offer electroneg defnyddwyr a thelathrebu:
BGA, PGA, POP, BQFP, QFN, SOT-223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, sglodion LED
Mae Dinghua Technology yn cynnig gwarant blwyddyn ar gyfer y peiriant cyfan (ac eithrio nwyddau traul). Mae'n adlewyrchu hyder gwirioneddol yn ansawdd adeiladu'r peiriant hwn.
crynodeb
Mae'r DH-5830 wedi'i beiriannu'n ddaGorsaf sodro BGAaGorsaf ailweithio PCBadeiladu ar gyfer unrhyw un sy'n gwneud gwaith BGA difrifol. Mae'r cyfuniad o reolaeth tymheredd gradd diwydiannol, gwresogi annibynnol tri pharth, storfa 50,000-proffil, nozzles titaniwm, a rhyngwyneb sgrin gyffwrdd iawn yn ei osod ymhell uwchlaw'r gorsafoedd aer poeth sylfaenol sy'n goryrru pen isel y farchnad. Ar yr un pryd, mae ei ddull gweithredu â llaw a'i ryngwyneb sythweledol yn ei gwneud yn hygyrch i dechnegwyr medrus heb fod angen peiriannydd rhaglennu pwrpasol i'w sefydlu.
Os yw eich gwaith yn gofyn am ganlyniadau sodro BGA cyson, wedi'u dogfennu ac ailadroddadwy - mae'r DH-5830 wedi'i adeiladu ar gyfer hynny'n union.
Ar gyfer ymholiadau, gofynion ffroenell arferol, neu gymorth technegol, cysylltwch â Shenzhen Dinghua Technology Co, Ltd.
