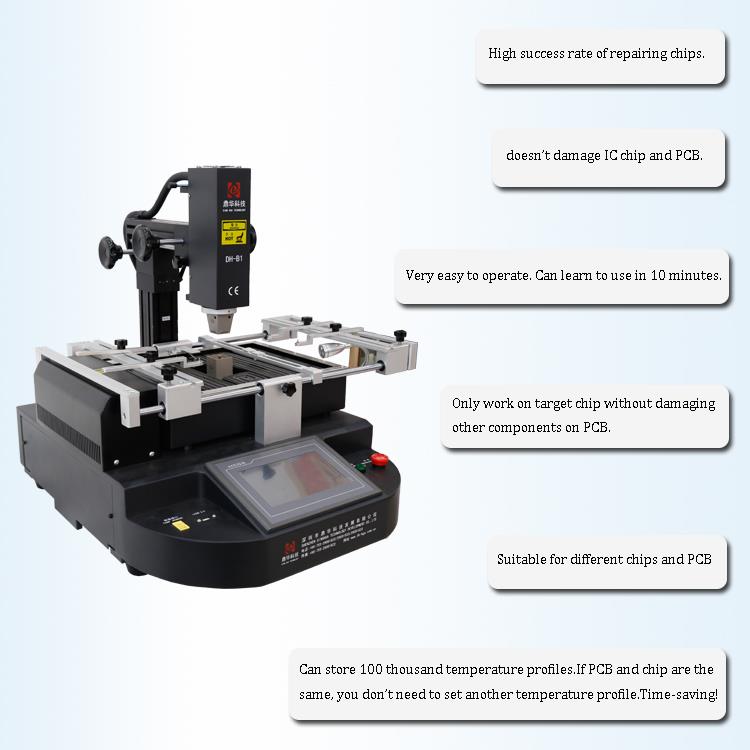

Peiriant Ailweithio BGA Sgrin Gyffwrdd HD
Mae gorsaf ailweithio DH-B1 BGA yn rhydd o offer, heb nwy, y gellir ei rheoli ar unwaith/yn fanwl gywir, yn lân, yn fodiwlaidd, yn uwchraddadwy ac yn cynhyrchu ailweithio SMD cynnyrch 100% heb unrhyw gymhlethdodau . Mae'n darparu'r lefelau uchel iawn o broffilio a phroses {.
Disgrifiad
1. Nodweddion cynnyrch
- Rhyngwyneb peiriant dynolyn cynnig sawl dull gweithredu a lefelau caniatâd . gellir perfformio weldio, diswyddo a mowntio â llaw . hawdd ei weithredu .
- Sgrin gyffwrdd cydraniad uchel, hyd at 800 × 600 picsel .
- Yn meddu ar gefnogwr llif dwyn pêl ddwbl deltaAr gyfer cyflenwad aer-na Angen am ffynhonnell aer allanol .
- Yn mabwysiadu modiwl sianel dcce 6-Ar gyfer y system rheoli tymheredd gydag addasiad PID awtomatig .
- Mae gwresogyddion yn cael eu monitro mewn amser real. Mewn achos o ddamwain, mae'r synwyryddion perthnasol yn anfon signalau i'r PLC, sy'n cau'r sianel allbwn i lawr ac yn arddangos cyflwr y nam,amddiffyn y system yn awtomatig.
Manyleb 3.
| Bwerau | 4800W |
| lop taclus | Aer poeth 800W |
| Gwresogydd Gwaelod | Aer poeth 1200W, is -goch 2400W |
| Cyflenwad pŵer | AC220V ± 10% 50/60Hz |
| Dimensiwn | L535*w650*h600 mm |

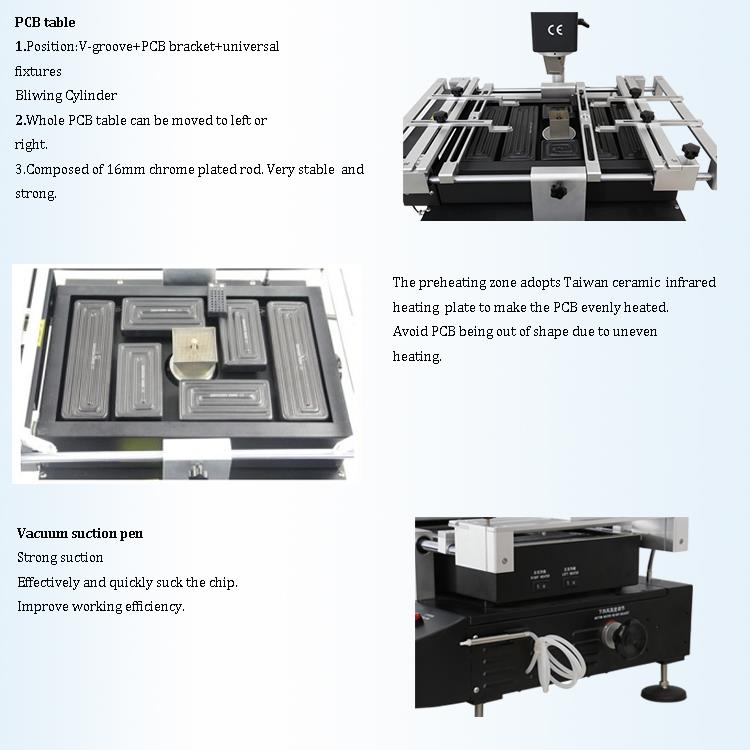

| Safleoedd | Cefnogaeth V-Groove PB, a chyda gosodiad cyffredinol allanol |
| Rheolaeth tymheredd | Thermocwl K-math . Rheoli dolen gaeedig, gwres annibynnol |
| Cywirdeb tymheredd | ± 2 radd |
| Maint PCB | Max 355*335 mm . min 50*50 mm |
| Tiwnio main mainc | ± 15mm ymlaen/yn ôl, ± 15mm dde/chwith |
| Sglodion BGA | 80*80-2*2mm |
| Isafswm bylchau sglodion | 0.15mm |
| Synhwyrydd temo | 1 (dewisol) |
| Pwysau net | 30kg |
4. Manylion of hd TechlithScreenBga Re -waithMachin

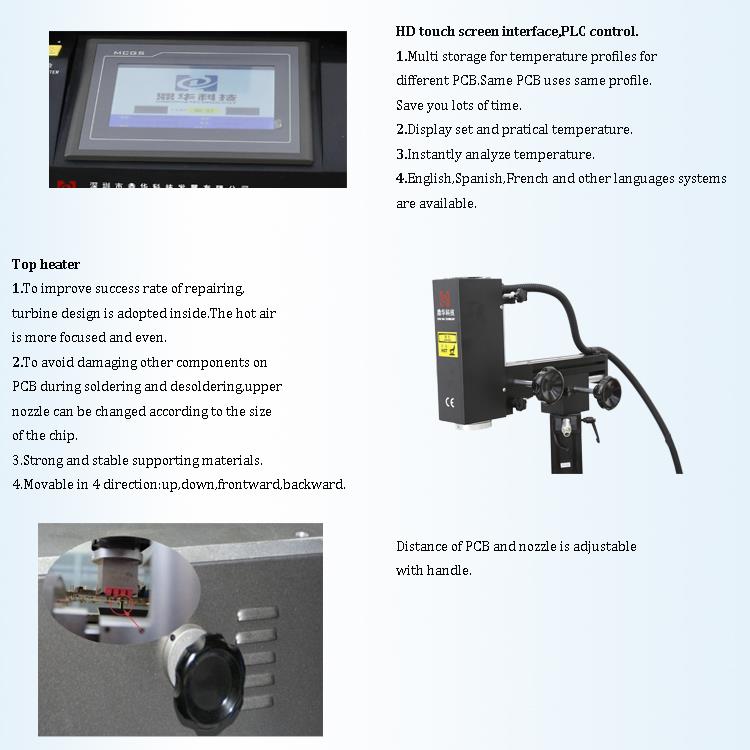

1. Rhyngwyneb sgrin gyffwrdd HD;
2. Tri gwresogydd annibynnol (aer poeth ac is -goch);
3. Pen gwactod;
4. headlamp LED .
5. Nhystysgrifau

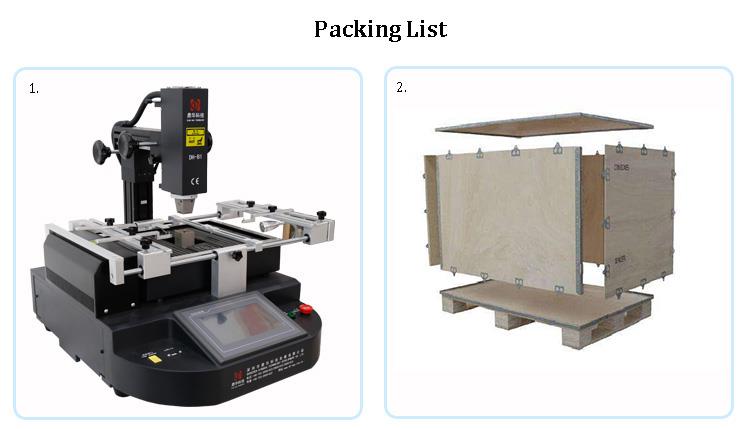

6. Pacio a chludo
7. Gwybodaeth Gysylltiedig
Beth yw SMD?
Mae SMD yn sefyll amDyfais wedi'i gosod ar yr wyneb, sy'n cyfeirio at gydrannau a ddefnyddir ynTechnoleg Mount Surface(Smt) .
Yng nghamau cynnar cynhyrchu bwrdd cylched electronig, gwnaed yr holl gynulliad â llaw . pan gyflwynwyd y peiriannau awtomataidd cyntaf, dim ond cydrannau plwm syml y gallent eu gosod; Rhannau mwy cymhleth yn dal i fod yn ofynnol gosod â llaw ar gyfer sodro tonnau .
Cyflwynwyd cydrannau wedi'u gosod ar yr wyneb tua 20 mlynedd yn ôl, gan nodi oes newydd lle mae bron pob cydran o rannau goddefol i gydrannau gweithredol a chylchrediaid integredig-wedi trosglwyddo i ffurf mowntio wyneb (SMD) . Bellach gellir trin y rhain gan beiriannau codi a lle awtomataidd .
Cynulliad:
Am amser hir, credwyd y byddai'r holl gydrannau PIN yn y pen draw yn cael eu troi'n becynnau SMD . heddiw, defnyddir technoleg SMD yn helaeth mewn arddangosfeydd LED .
Dri-mewn-unyn fath o dechnoleg arddangos LED SMD, lle mae tri sglodyn LED lliw gwahanol yn cael eu crynhoi yn yr un glud ar gyfnodau penodol .
Mae gan arddangosfeydd LED lliw-llawn gan ddefnyddio technoleg SMD tri-yn-un ongl wylio ehangach a gallant gynnwys arwynebau sy'n cael eu trin â myfyrdod gwasgaredig . Mae hyn yn arwain at lai o graenusrwydd a gwell unffurfiaeth . o ran lliw, gwahaniad sbectroffotometreg mewn tri, mae quation yn symlach,
Gan fod yr arwyneb cyfan yn allyrru golau, mae arddangosfeydd tri-mewn-un yn darparu mwy o liw unffurf a gwell gwastadrwydd, gan eu gwneud yn safon ar gyfer arddangosfeydd LED diffiniad uchel . Fodd bynnag, oherwydd y broses weithgynhyrchu gymhleth a chynnal a chadw heriol, mae'r gost yn gymharol uchel, felly mae'r dechnoleg hon wedi'i chadw'n gyffredinol ar gyfer cynhyrchion arddangos uchel.}}}
