Gorsaf Ailweithio SMD BGA

Peiriant Gwrthryfel BGA bysellfwrdd IR

Gorsaf Ailweithio IR BGA Llawn gyda dau barth gwresogi, sy'n addas ar gyfer sglodion mawr (hyd at 80 × 80 mm) ac amrywiol PCBs fel y rhai mewn setiau teledu, consolau hapchwarae, a chyfrifiaduron .



1. Paramedr Cynhyrchu Gorsaf Ailweithio BGA SMD

Cyfanswm y pŵer	2300W
Gwresogydd uchaf	450W
Gwresogydd Gwaelod	1800W, wedi'i amgáu'n llawn mewn adran gysgodi gwydr
Bwerau	110 ~ 250V 50/60Hz
Symudiad pen uchaf	I fyny / i lawr, cylchdroi yn rhydd .
Ngoleuadau	Golau gweithio dan arweiniad taiwan, unrhyw ongl wedi'i haddasu .
Storfeydd	Storio 10 grŵp o broffiliau tymheredd
Safleoedd	Gellir addasu cefnogaeth V-Groove, PCB yn y cyfarwyddiadau X, Y gyda gosodiad cyffredinol allanol
Rheolaeth tymheredd	K synhwyrydd, dolen gaeedig
Cywirdeb dros dro	± 2 radd
Maint PCB	Max 270 * 320 mm min 20 * 20 mm
Sglodion BGA	5*5 ~ 80*80 mm
Isafswm bylchau sglodion	0.15 mm
Synhwyrydd tymer allanol	1pc
Nifysion	L480 × W370 × H390 mm
Pwysau net	Tua 15.5kg





2. Manylion y Cynnyrch

Gwresogydd IR uchaf: 80 × 80 mm, 450 W, 110–240 V (dewisol) . yn gallu cynhesu bron pob math o sglodion .

Yn addas ar gyfer mamfyrddau hyd at 270 × 320 mm .

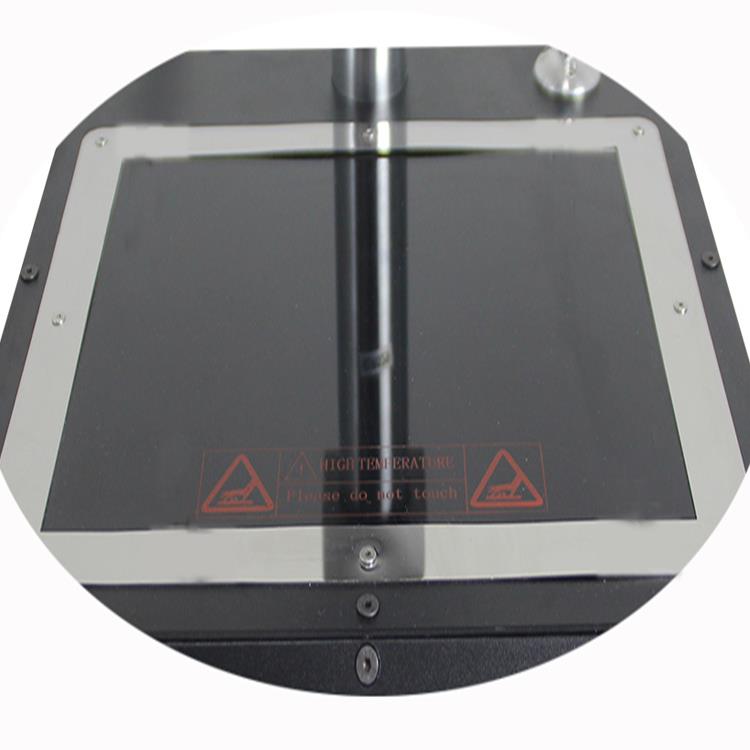

Gwresogydd IR Gwaelod: wedi'i amgáu'n llawn gyda tharian wydr .

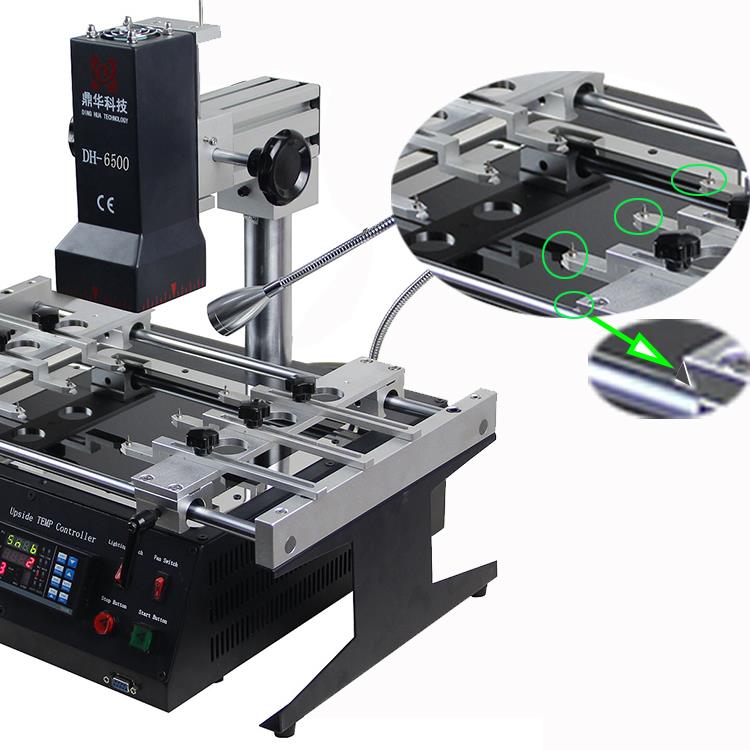

Gosodiadau CyffredinolCynhwyswch glipiau crocodeil, rhigolau "V", a chefnogaeth convex i sicrhau PCBs o unrhyw setiau siâp-o VATs a chyfrifiaduron i iPhones .

ni waeth bod y PCB yn deledu, cyfrifiadur er iphone ac ati .

Gosodiadau cyffredinol ar gyfer unrhyw PCB â siâp afreolaidd

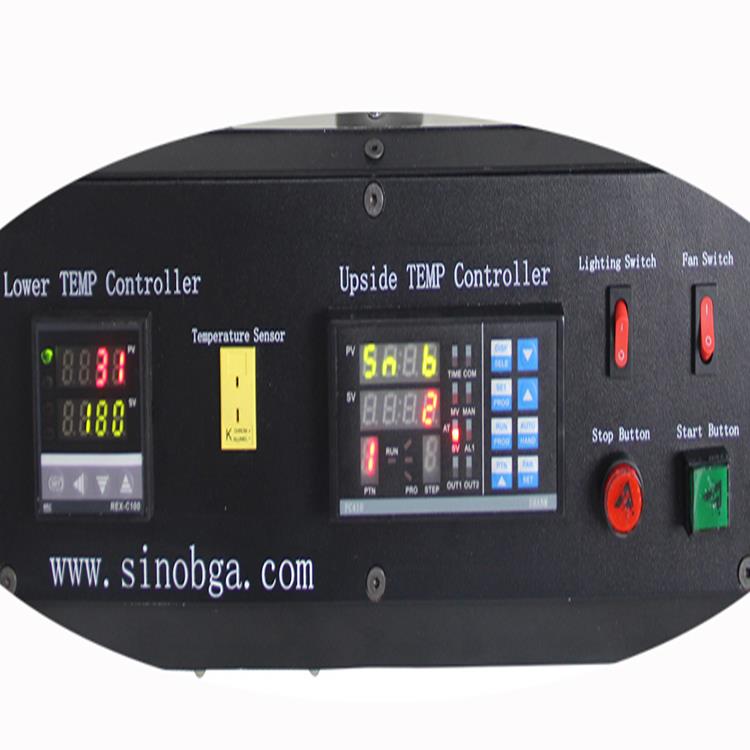

Panel Offerynnau ar gyfer Gosod Tymheredd ac Amser, yn hawdd ei weithredu a'i ddefnyddio'n gyfleus

Panel Offerynnau



3. Nodwedd arbennig

• Gwresogyddion gwydn o ansawdd uchel wedi'u mewnforio .
• Plât cyn-gynhesu cerameg is-goch a wnaed gan Taiwan gyda chysgodi gwydr .
• Gwresogi IR parth deuol: parthau cynhesu uchaf ac isaf .
• Rheolaeth tymheredd dolen gaeedig math K gyda chywirdeb ± 2 radd .
• Cysylltydd synhwyrydd allanol ar gyfer darlleniadau tymheredd mwy cywir .
• Rhybudd Sain: Atgoffa Llais 5–10 s Cyn i'r cylch gwresogi ddod i ben, gan helpu'r gweithredwr i baratoi .



4. Ein Gwasanaeth Ir Allweddell BGA Peiriant Ail -alw

• Cyn ei ddanfon: Mae pob peiriant yn cael prawf dirgryniad 24 awr, ac yna archwiliad terfynol .
• Ar ôl danfon: Ar ôl cyrraedd y tollau, rydym yn cysylltu â chi trwy e -bost, ffôn, neu whatsapp i helpu gyda chliriad .
• Ar ôl ei dderbyn: Rydym yn darparu canllawiau gosod a chefnogaeth weithredol .

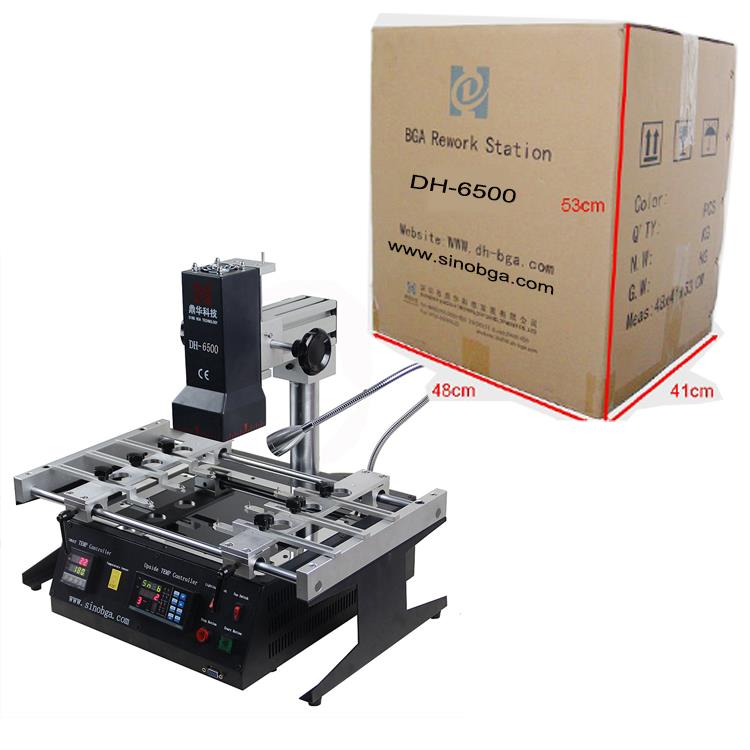

5. Pacio

• Achos carton gyda mewnosodiadau ewyn ar gyfer cludiant diogel .
• Dimensiynau wedi'u pacio: 48 × 53 × 41 cm; Pwysau Gros: 23 kg .



Cwestiynau Cyffredin



Offer a Deunyddiau

Atgyweirio yw, a gall aros bob amser, weithrediad llafur-ddwys iawn sy'n dibynnu mwy ar sgiliau gweithredwyr unigol nag ar awtomeiddio . Er gwaethaf argaeledd offer atgyweirio rhagorol, mae llawer o weithrediadau atgyweirio mewnol wedi'u cyfarparu'n wael . Mae'r canlynol yn rhai canllawiau sylfaenol ar gyfer yr offer hanfodol sydd eu hangen mewn gweithrediad atgyweirio modern::



1. Gweithfan ergonomig

Ni ellir cyflawni gwaith atgyweirio effeithiol ar hen fainc waith neu setup dros dro . Mae angen lefel uchel o grynodiad a dexterity . Mae atgyweirio bwrdd pc i'r arwyneb gwaith i wella effeithlonrwydd .





2. Microsgop stereo o ansawdd uchel

Ni ellir gwneud atgyweiriad manwl heb y math hwn o ficrosgop sydd ar gael bob amser . Mae mynediad cyfyngedig yn annigonol, gan fod yn rhaid ei ddefnyddio'n barhaus . tra gall camerâu fideo a monitorau fod yn addas ar gyfer arolygu neu hyfforddi, nid oes ganddynt yr eglurder a ddarperir gan opteg ansawdd .}}}} Yn cael eu hychwanegu, rhaid Systemau goleuo gyda goosenecks hyblyg ar gyfer cyfeiriad golau yw'r opsiynau gorau at y diben hwn .



3. Sodraidd

Mae sodro manwl yn hanfodol ar gyfer gweithrediadau atgyweirio modern . Ni all technegwyr ddibynnu mwyach ar offer sodro traddodiadol a ddefnyddiwyd yn gyffredin ychydig flynyddoedd yn ôl . Erbyn hyn mae angen heyrn sodro o'r safon uchaf y gellir eu rheoli, wedi'u dylunio'n fawr, wedi'u dylunio yn ergonomegol, ac yn gymharol {}}}}}} {



4. Offer Tynnu Cydrannau

Mae'r amrywiaeth cynyddol o gydrannau - mawr a bach - yn mynnu ystod o offer a thechnegau arbenigol ar gyfer tynnu'n ddiogel ac yn effeithlon . Mae'r offer hyn fel rheol yn defnyddio un o'r dulliau gwresogi canlynol: dargludol (trwy gyswllt), darfudol (gan nwy poeth), neu is -ddull (trwy ddull penodol, mae 3 lamp yn dibynnu ar lampau}}}}}}}}}}}}}}}}}}}}}}}}} Cais .



5. Gorsaf Gynhesu

Lle bynnag y bo hynny'n bosibl, cynheswch y bwrdd PC cyfan cyn tynnu cydrannau SMT . cyn-gynhesu yn lleihau sioc thermol o wres lleol ac yn cyflymu'r broses ailweithio . tra bod y mwyafrif o gyfleusterau'n cael popty halltu neu sychu, mae gorsaf ymlaen llaw ychwanegol yn aml yn gallu cynnal gwres}}}}} yn cael ei dynnu o'r popty neu ei gynhesu o dymheredd amgylchynol .



6. Offeryn drilio a malu micro

Mae offer drilio a malu swmpus, llaw sy'n gartref i'r cyflenwad modur a phwer yn y darn llaw yn anodd eu rheoli ar gyfer gwaith atgyweirio manwl . Mae offeryn drilio ysgafn, o ansawdd uchel, yn y arddull yn cael ei ffafrio ar gyfer tasgau manwl {{4}
