Sgrin Gyffwrdd Reflow BGA Peiriant Ailweithio

1.Specification of Reflow Touch Screen BGA Rework Machine

Grym	5300W
Gwresogydd uchaf	Aer poeth 1200W
Gwresogydd gwaelod	Aer poeth 1200W.Infrared 2700W
Cyflenwad pŵer	AC220V ±10% 50/60Hz
Dimensiwn	L530 * W670 * H790mm
Lleoli	Cefnogaeth PCB rhigol V, a gyda gosodiad cyffredinol allanol
Rheoli tymheredd	Thermocwl math K, rheolaeth dolen gaeedig, gwresogi annibynnol
Cywirdeb tymheredd	±2 gradd
maint PCB	Max 450*490 mm.Min 22*22 mm
Tiwnio mainc waith	± 15mm ymlaen / yn ôl, ± 15mm i'r dde / chwith
sglodion BGA	80*80-1*1mm
Isafswm bylchau rhwng sglodion	0.15mm
Synhwyrydd Dros Dro	1 (dewisol)

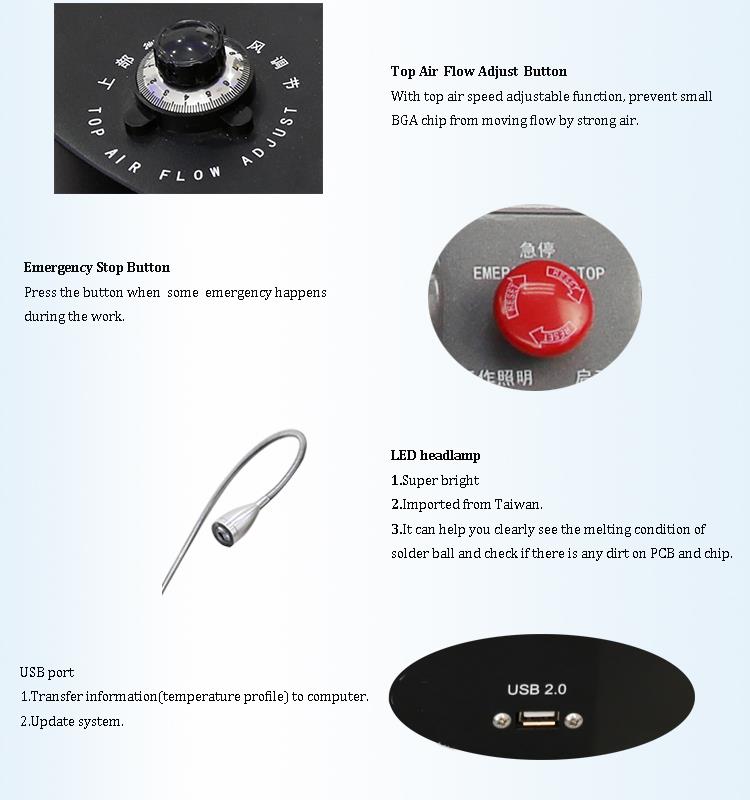

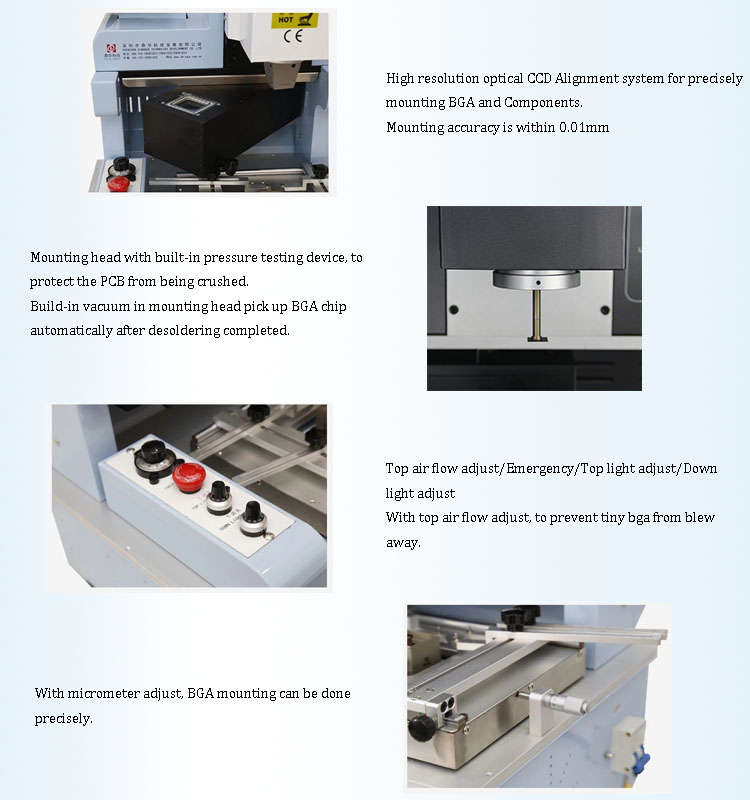

2.Details of Reflow Touch Screen BGA Rework Machine

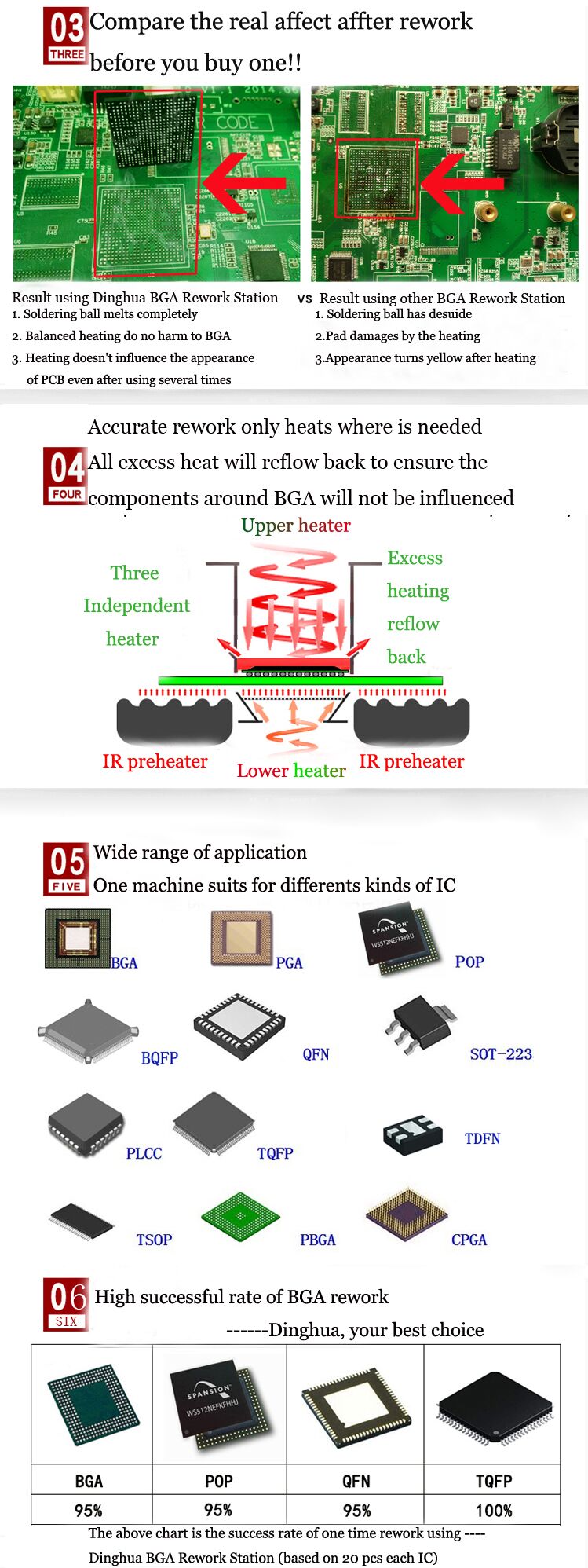

3.Why Dewiswch Ein Peiriant Ailweithio Sgrin Cyffwrdd BGA Reflow?

4.Certificate of Reflow Touch Screen BGA Rework Machine

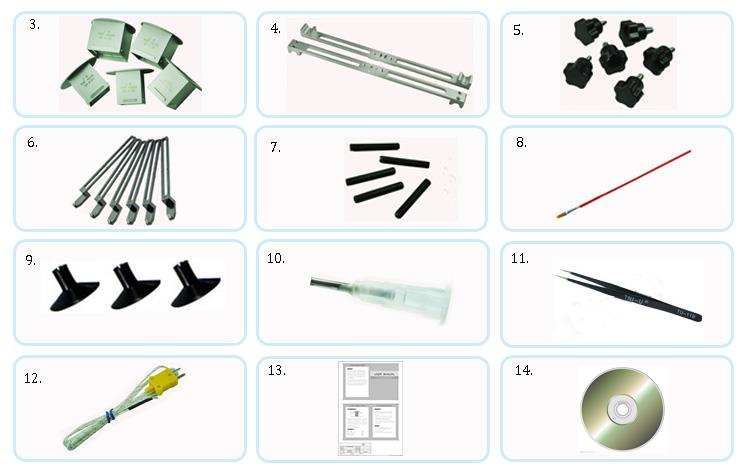

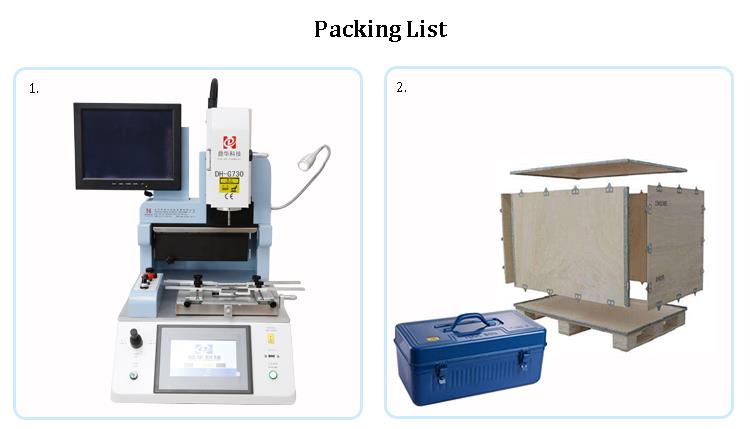

5.Packing & Cludo

Gwybodaeth Gysylltiedig

Canllawiau Proses Gweithredu Ailweithio Sglodion BGA

I. Canllawiau Proses Atgyweirio Sglodion BGA

Mae'r erthygl hon yn disgrifio'n bennaf y gweithdrefnau dad-sodro a phlannu peli ar gyfer BGA ICs, a'r rhagofalon i'w cymryd wrth weithio gyda byrddau di-blwm a di-blwm ar orsaf ailweithio BGA.

II. Disgrifiad Proses Atgyweirio Sglodion BGA

Dylid cadw'r materion canlynol mewn cof yn ystod gwaith cynnal a chadw BGA:

1. Er mwyn atal difrod gor-dymheredd yn ystod y broses ddad-sodro, dylid addasu tymheredd y gwn aer poeth ymlaen llaw cyn ei ddefnyddio. Yr ystod tymheredd gofynnol yw 280-320 gradd. Ni ddylid addasu'r tymheredd yn ystod y broses dad-sodro.
2. Atal difrod trydan statig trwy wisgo strap arddwrn electrostatig cyn trin cydrannau.
3. Er mwyn osgoi difrod gan wynt a gwasgedd y gwn aer poeth, addaswch bwysau a llif aer y gwn aer poeth cyn ei ddefnyddio. Ceisiwch osgoi symud y gwn wrth ddad-sodro.
4. Er mwyn atal difrod i'r padiau BGA ar y PCBA, cyffyrddwch â'r BGA yn ysgafn gyda phliciwr i wirio a yw'r sodrydd wedi toddi. Os gellir tynnu'r sodrwr, sicrhewch fod y sodrydd heb ei doddi yn cael ei gynhesu nes ei fod yn toddi. Nodyn: Triniwch yn ofalus a pheidiwch â defnyddio gormod o rym.
5. Rhowch sylw i leoliad a chyfeiriadedd y BGA ar y PCBA er mwyn osgoi ffurfio pêl solder eilaidd.

III. Offer ac Offer Sylfaenol a Ddefnyddir mewn Cynnal a Chadw BGA

Dyma'r offer a'r offer sylfaenol sydd eu hangen:

1. Gwn aer poeth deallus (a ddefnyddir i dynnu'r BGA).
2. Desg cynnal a chadw gwrth-statig a strap arddwrn electrostatig (gwisgwch y strap arddwrn cyn gweithredu a gweithio mewn gorsaf gwrth-statig).
3. Glanhawr gwrth-statig (a ddefnyddir ar gyfer glanhau'r BGA).
4. Gorsaf ailweithio BGA (a ddefnyddir ar gyfer sodro BGA).
5. Popty tymheredd uchel (ar gyfer pobi byrddau PCBA).

Offer ategol: Pen sugno gwactod, chwyddwydr (microsgop).

IV. Paratoi Pobi Cyn Bwrdd a Gofynion Cysylltiedig

1. Bydd angen amseroedd pobi gwahanol ar y bwrdd yn dibynnu ar yr amser datguddio. Mae'r amser amlygiad yn seiliedig ar y dyddiad prosesu ar god bar y bwrdd.

Mae amseroedd 2.Baking fel a ganlyn:

• Amser datguddio Llai na neu hafal i 2 fis: Amser pobi=10 awr, Tymheredd=105±5 gradd
• Amser datguddio > 2 fis: Amser pobi=20 awr, Tymheredd=105±5 gradd

3.Before pobi'r bwrdd, tynnwch gydrannau sy'n sensitif i dymheredd, fel ffibrau optegol neu blastigau, i atal difrod rhag gwres.

4. Rhaid cwblhau ail-waith BGA o fewn 10 awr ar ôl tynnu'r bwrdd o'r popty.

5.Os na ellir cwblhau ail-weithio BGA o fewn 10 awr, storio'r PCBA mewn popty sychu er mwyn osgoi amsugno lleithder. Gallai ailgynhesu'r PCBA achosi difrod.

V. Camau Dad-sodro Sglodion BGA a Phlannu Peli

1.BGA Paratoi Cyn Sodro

Gosodwch baramedrau'r gwn aer poeth fel a ganlyn: tymheredd=280 gradd –320 gradd , amser sodro=35-55 eiliad, llif aer=lefel 6. Rhowch y PCBA ar y ddesg gwrth-statig a'i sicrhau.

2.Soldering y sglodion BGA

Cofiwch gyfeiriad a lleoliad y sglodyn cyn ei dynnu. Os nad oes sgrin sidan neu farcio ar y PCBA, defnyddiwch farciwr i amlinellu ardal fach o amgylch gwaelod y BGA. Defnyddiwch ychydig bach o fflwcs o dan neu o gwmpas y BGA. Dewiswch y ffroenell weldio arbennig maint BGA priodol ar gyfer y gwn aer poeth. Alinio handlen y gwn yn fertigol gyda'r BGA, gan adael tua 4mm rhwng y ffroenell a'r uned. Ysgogi'r gwn aer poeth. Bydd yn dad-sodro'n awtomatig gan ddefnyddio'r paramedrau rhagosodedig. Ar ôl dad-sodro, arhoswch 2 eiliad, yna defnyddiwch ysgrifbin sugno i gael gwared ar y gydran BGA. Ar ôl ei dynnu, archwiliwch y pad am unrhyw ddifrod fel lifft pad, crafiadau cylched, neu ddatgysylltu. Os canfyddir unrhyw annormaledd, rhowch sylw iddo ar unwaith.

3.BGA a Glanhau PCB

• Gosodwch y bwrdd ar y fainc waith. Defnyddiwch haearn sodro a braid sodro i dynnu sodr gormodol o'r padiau. Byddwch yn ofalus i beidio â thynnu'r pad i osgoi difrod.
• Ar ôl glanhau'r padiau, defnyddiwch doddiant glanhau PCB a chlwt i lanhau'r wyneb. Os oes angen ail-belio'r CPU, defnyddiwch lanhawr ultrasonic gyda dyfais gwrth-sefydlog i lanhau'r gydran BGA cyn ail-belio.

Nodyn:Ar gyfer dyfeisiau di-blwm, dylai tymheredd haearn sodro fod yn 340 ± 40 gradd. Ar gyfer padiau CBGA a CCGA, dylai'r tymheredd haearn sodro fod yn 370 ± 30 gradd. Os yw'r tymheredd haearn sodro yn annigonol, dylid gwneud addasiadau yn seiliedig ar amodau gwirioneddol.

Balling Sglodion 4.BGA

Dylai'r tun ar gyfer sglodion BGA gael ei wneud o ddalennau dur wedi'u pwnio â laser gyda rhwyll fflachio un ochr. Dylai trwch y ddalen fod yn 2mm, a dylai waliau'r twll fod yn llyfn. Dylai ochr isaf y twll (yr ochr sy'n cysylltu â'r BGA) fod yn llyfn ac yn rhydd o grafiadau. Gan ddefnyddio gorsaf ailweithio BGA, gosodwch y BGA ar y stensil, gan sicrhau aliniad manwl gywir. Dylid cysylltu'r stensil â bloc magnetig. Rhoddir ychydig bach o bast solder trwchus i'r stensil, gan lenwi'r holl agoriadau rhwyll. Yna caiff y ddalen ddur ei chodi'n araf, gan adael peli sodro bach ar y BGA. Yna caiff y rhain eu cynhesu eto gyda gwn aer poeth i ffurfio peli sodro unffurf. Os oes peli sodro ar goll ar badiau unigol, gwnewch gais sodr eto trwy wasgu'r ddalen ddur eto. Peidiwch â chynhesu'r daflen ddur gyda'r past solder, oherwydd gallai hyn effeithio ar ei gywirdeb.

Sodro Sglodion 5.BGA

Rhowch ychydig bach o fflwcs i'r peli sodro BGA a'r padiau PCBA, yna aliniwch y BGA â'r marciau gwreiddiol. Ceisiwch osgoi defnyddio fflwcs gormodol, oherwydd gall hyn achosi swigod rosin, a all symud y sglodion. Rhowch y PCBA ar orsaf ailweithio BGA, gan ei alinio'n llorweddol. Dewiswch y ffroenell briodol, a gosodwch y ffroenell 4mm uwchben y BGA. Defnyddiwch y proffil tymheredd a ddewiswyd ymlaen llaw ar orsaf ailweithio BGA, a fydd yn sodro'r BGA yn awtomatig.Nodyn:Peidiwch â phwyso'r BGA yn ystod sodro, oherwydd gallai hyn achosi cylched byr rhwng y peli. Pan fydd y peli sodro BGA yn toddi, bydd y tensiwn arwyneb yn canoli'r sglodion ar y PCBA. Unwaith y bydd yr orsaf ail-weithio wedi gorffen gwresogi, bydd yn canu larwm. Peidiwch â symud y PCBA nes ei fod wedi oeri am 40 eiliad.

VI. Arolygiad Sodro BGA a Glanhau Bwrdd PCBA

1. Ar ôl sodro, glanhewch y gydran BGA a PCBA gan ddefnyddio glanhawr plât i gael gwared ar fflwcs gormodol a gronynnau sodro.
2. Defnyddiwch lamp chwyddwydr i archwilio'r BGA a'r PCBA, gan wirio bod y sglodyn wedi'i ganoli, wedi'i alinio, ac yn gyfochrog â'r PCBA. Chwiliwch am unrhyw orlif sodr, cylchedau byr, neu faterion eraill. Os canfyddir unrhyw annormaleddau, ail-sodro'r ardal yr effeithiwyd arni. Peidiwch â bwrw ymlaen â phrofi'r peiriant nes bod yr arolygiad wedi'i gwblhau, er mwyn osgoi ehangu'r nam.
