Gorsaf Ailweithio SMD Sgrin Gyffwrdd 2 mewn 1

Gorsaf Ailweithio SMD Sgrin Gyffwrdd 2 mewn 1

1. Nodweddion Cynnyrch Gorsaf Ailweithio SMD Sgrin Gyffwrdd 2 mewn 1

1. y cyntaf-, ail-parth gyda dros dylunio amddiffyn tymheredd.

2. ar ôl gorffen desoldering & sodro, mae brawychus. Mae'r peiriant wedi'i gyfarparu â sugnedd gwactod

pen i hwyluso cael gwared ar BGA ar ôl desoldering.

3. desoldering a sodro dyfais mount wyneb maint bach a chanolig (SMD): BGA, QFP, PLCC, MLF a

SOIC. Mae'r gydran yn cael ei dynnu â llaw o'r PCB (pincette neu gripper gwactod). Cyn sodro'r

mae angen aliniad digonol ar y gydran.

4. Gall yr ail dymheredd addasu yn ôl gwahanol ymddangosiad bwrdd PCB a chydrannau, atal

gwrthdrawiad â chydrannau plât is PCB;

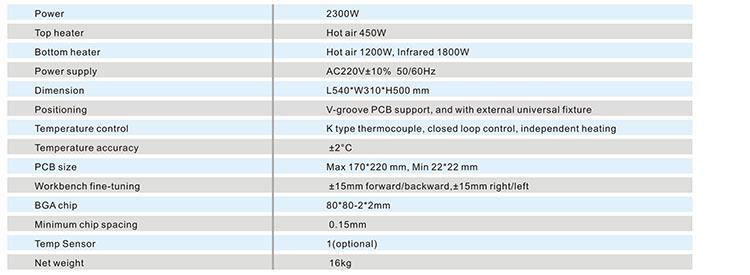

2.Manyleb o 2 yn 1 Pennaeth Cyffwrdd Sgrin SMD Ailweithio Gorsaf

3.Details o 2 mewn 1 Gorsaf Ailweithio SMD Sgrin Gyffwrdd Pen

1.2 gwresogydd annibynnol (aer poeth ac isgoch);

2.HD arddangos digidol;

Rhyngwyneb sgrîn gyffwrdd 3.HD, rheolaeth PLC;

4.Led lamp pen;

4. Pam Dewiswch Ein Gorsaf Ailweithio SMD Sgrin Gyffwrdd 2 mewn 1?

5.Certificate o 2 mewn 1 Gorsaf Ailweithio SMD Sgrin Gyffwrdd Pen

6.Packing & Cludo o 2 mewn 1 Pen Touch Screen Gorsaf Ailweithio SMD

7.Gwybodaeth berthnasol o Orsaf Ailweithio SMD Sgrin Gyffwrdd Pen 2 mewn 1

Beth yw prosesau ail-werthwr?

1, smearing solder past: pêl bga. Er mwyn sicrhau ansawdd sodro, gwiriwch y pad PCB am lwch cyn gwneud cais

y past solder. Mae'n well sychu'r pad cyn defnyddio'r past solder. Rhowch y PCB ar y ddesg wasanaeth a

defnyddiwch y brwsh i gymhwyso gormod o bast sodr i'r safleoedd padiau a bga i osod y bêl. (Rhy

cotio llawer

bydd yn arwain at gylched byr. I'r gwrthwyneb, bydd yn hawdd ei weldio aer. Felly, rhaid i'r gorchudd past solder fod

unffurf gor-gyfrannol i gael gwared ar lwch ac amhureddau ar y bêl sodr BGA. Ar gyfer ffurfio pêl bga, str-

ennyn y canlyniadau weldio).

2. Mowntio: Mae'r BGA wedi'i osod ar y PCB; defnyddir y ffrâm sgrîn sidan fel gosodwr i alinio'r pad BGA

gyda pad y bwrdd PCB. Sylwch y dylai'r marc cyfeiriad ar broffil BGA gael ei gysylltu â'r PCB

bwrdd Cyfateb i'r arwyddion cyfeiriad er mwyn osgoi cyfeiriad gwrthdro BGA. Graffeg a thestun. Ar yr un pryd pan

mae'r bêl solder yn cael ei doddi a'i weldio, bydd y tensiwn rhwng y cymalau solder yn cael canlyniad hunan-alinio anochel.

3, weldio: Y gorchymyn gyda'r gorchymyn dymchwel. Mae gosod y bwrdd PCB ar orsaf ailweithio BGA yn sicrhau hynny

nid oes unrhyw fai yn y cysylltiad rhwng y BGA a'r PCB. Dydw i ddim yn gwybod bga i blannu'r bêl. Cymhwyswch y des-

cromlin tymheredd hŷn a chliciwch ar y weldiad. Proses. Pan fydd y gwresogi wedi'i orffen, gellir ei dynnu ar ôl

oeri gweithredol, ac mae'r gwaith atgyweirio wedi'i gwblhau.
