Gorsaf Ailweithio BGA Is -goch Bach

Mae'r orsaf ailweithio BGA is-goch fach yn offeryn cryno ac effeithlon a ddyluniwyd ar gyfer atgyweirio ac ailweithio BGA, SMD, a chydrannau electronig eraill . Mae'n defnyddio technoleg gwresogi is-goch i sicrhau dosbarthiad gwres unffurf, gan leihau'r risg o ddifrod i gydrannau cyfagos {{1} Id Cure, It Bach-Lall, It Lall, Gweithrediad . Mae'r orsaf hon yn addas ar gyfer desoldering, sodro, a gwrthryfela tasgau ar PCBs . Mae ei ôl troed bach yn ei gwneud yn berffaith i'w defnyddio mewn amgylcheddau cyfyngedig gofod .

DH -6500 Gorsaf Ailweithio BGA Is -goch

The DH-6500 has been developed and used in the market for more than 10 years. It mainly consists of two IR heating zones and two temperature controllers. The system is simple and easy to operate, and it is widely used in gaming consoles, TVs, and other domestic appliance industries.

Mae'r ardal wresogi is-goch uchaf yn cynnwys gwresogydd cerameg maint hyd at 80 × 80 mm gydag ystod tonfedd o 2–8 μm, sy'n hawdd ei amsugno gan y mwyafrif o ddeunyddiau du a lliw golau . Mae'r uned yn cynnal 110–250V ar 50/60Hz .}}}}}}}}}}}}}}}}}}}}}}

Mae'r parth cyn-gynhesu IR isaf wedi'i gyfarparu â tharian wydr gwrth-dymheredd uchel, sy'n darparu gwres hyd yn oed i sicrhau bod cydrannau mawr yn cael ei amddiffyn yn well wrth wresogi .

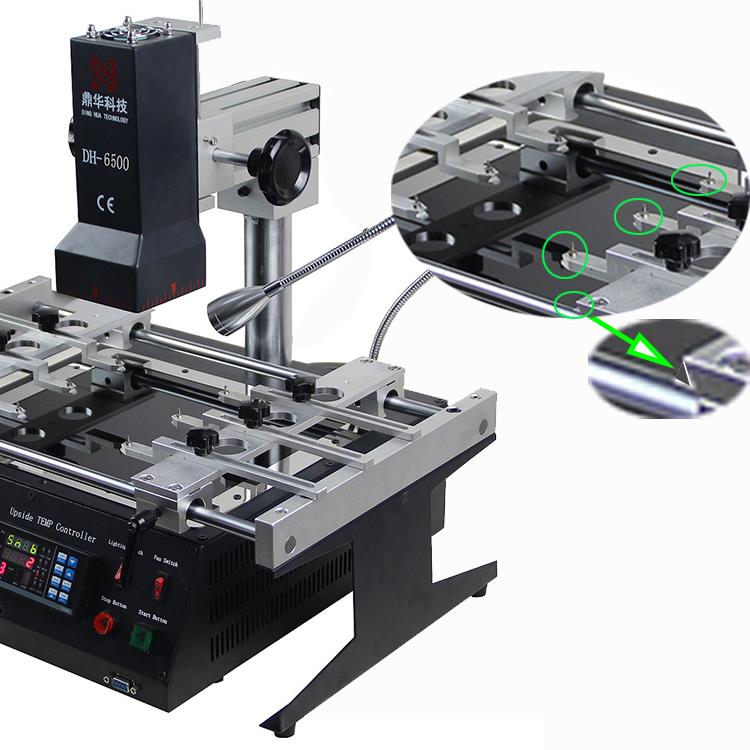

Mae'r system yn cynnwys V-Groove, clipiau alligator, a gosodiadau cyffredinol symudol, a all ddarparu ar gyfer mamfyrddau o wahanol siapiau, gan ganiatáu iddynt fod yn sefydlog yn ddiogel yn y safle gorau posibl ar gyfer sodro neu ddiswyddo .

Yr uchafswm maint PCB a gefnogir yw 360 × 300 mm, ac mae meintiau cydran yn amrywio o 2 × 2 mm hyd at 78 × 78 mm .

Nodweddion Peiriant IR Digidol

• Dau reolwr tymheredd
• Gellir arbed deg proffil tymheredd
• Un thermocwl allanol ar gyfer monitro tymheredd amser real
• Botymau cod lliw ar gyfer gweithredu'n hawdd

Manylebau technegol yr orsaf ailweithio BGA is -goch

Cwestiynau Cyffredin

C: A allaf ddod yn ddosbarthwr i chi yn fy ngwlad?
A: ie, gallwch chi .

C: A oes unrhyw gwmnïau adnabyddus yn defnyddio'ch cynhyrchion?
A: Ydw, mae cwmnïau fel Google, Huawei, a Mitsubishi yn defnyddio ein cynhyrchion .

C: A ydych chi'n derbyn cynigion dylunio cynnyrch newydd?
A: Oes, os oes gennych chi unrhyw syniadau dylunio neu ddatrysiad newydd, cysylltwch â ni ar John@dinghua-bga.com .

C: A allaf brynu'n uniongyrchol o'ch gwlad?
A: Ydym, gallwn anfon y cynnyrch yn uniongyrchol at eich drws trwy ddanfoniad Express .

Rhai awgrymiadau am orsaf ailweithio IR BGA

Beth yw proffil?

Proffil yw'r gromlin tymheredd y mae'r orsaf ailweithio yn ei dilyn i gydrannau Desolder a Solder BGA .

Mae'r proffil yn cynnwys pedwar cam gwahanol, a eglurir isod:

1. Cyn -wresogydd:Mae'r cam hwn yn dod â'r bwrdd i dymheredd unffurf rhwng 150 gradd a 180 gradd . Nid yw'r tymheredd hwn yn effeithio ar y cymalau sodr ond mae'n lleihau'r gwahaniaeth tymheredd (delta T) rhwng y brig a'r gwaelod, gan atal difrod i'r bwrdd neu BGA {.
2. Socian:Yn y cam hwn, mae'r bwrdd yn cael ei gynhesu i actifadu'r fflwcs . mae hyn yn bwysig oherwydd bod yn rhaid actifadu'r fflwcs o fewn ffrâm amser benodol i gyflawni ei swyddogaeth yn iawn .
3. REFLOW:Yn ystod y cam hwn, mae'r peli sodr yn toddi ac yn bondio i'r padiau . Mae'n hanfodol bod y cam hwn yn para'r swm cywir o amser gan na all cydrannau wrthsefyll amlygiad hirfaith i dymheredd uchel . yn nodweddiadol, mae'r BGA yn cael ei ddal ar oddeutu 260 gradd am 20- 30 eiliad {5 eiliad}}} Tymheredd}}}}}
4. Oeri:Mae'r cam hwn yn cynnwys oeri rheoledig y BGA, fel arfer ar gyfradd nad yw'n fwy na 2-3 gradd yr eiliad, er mwyn osgoi straen thermol .
