Cyfrifiadur Sgrin Gyffwrdd Gorsaf Ailweithio BGA 1. Disgrifiad o'r cynnyrch o orsaf ailweithio cyfrifiadur sgrin gyffwrdd bga DH-D1 Gyda rheolaeth dolen gaeedig thermocwl k-math manwl gywir uchel a system iawndal tymheredd awtomatig PID, modiwl tymheredd ac uned reoli ddeallus, ein Gorsaf Ailweithio BGA. ..
Disgrifiad
1. Disgrifiad cynnyrch o orsaf ailweithio cyfrifiadur sgrin gyffwrdd bga DH-D1
Gyda rheolaeth dolen gaeedig thermocwl math k manwl uchel a system iawndal tymheredd awtomatig PID, modiwl tymheredd ac uned reoli ddeallus, gall ein Gorsaf Ailweithio BGA DH-D1 alluogi gwyriad tymheredd manwl gywir ar ± 2 gradd. Yn y cyfamser, mae ei gysylltydd mesur tymheredd allanol yn galluogi ynganiad tymheredd a dadansoddiad cywir o amser real.
2. Manyleb cynnyrch cyfrifiadur sgrîn gyffwrdd gorsaf ailweithio bga DH-D1
| Grym | 4800W |
| Gwresogydd uchaf | Aer poeth 800W |
| Gwresogydd gwaelod | Aer poeth 1200W, Isgoch 2700W |
| Cyflenwad pŵer | AC220V+10%,50/60HZ |
| Dimensiwn | L 560 * W650 * H580 mm |
| Lleoli | Cefnogaeth PCB N-groove, a gyda gosodiad cyffredinol allanol |
| Rheoli tymheredd | Thermocwl math K, gwresogi rheolaeth annibynnol dolen gaeedig |
| Cywirdeb tymheredd | ±2 gradd |
| maint PCB | Uchafswm 420 * 400 mm, Isafswm 22 * 22 mm |
| Tiwnio mainc gwaith | ±15 mm ymlaen/yn ôl +15 mm rigt/chwith |
| sglodion BGA | 2*2 - 80*80 mm |
| Isafswm bylchau rhwng sglodion | 0.15 mm |
| Synhwyrydd tymheredd | 1 (dewisol) |
| Pwysau Net | 31 KG |
3. Nodweddion cynnyrch cyfrifiadur sgrîn gyffwrdd gorsaf ailweithio bga DH-D1
Mae dyluniad dynoledig yn gwneud y peiriant yn hawdd i'w weithredu. Fel arfer gall gweithiwr ddysgu ei ddefnyddio mewn 10 munud. Dim profiadau na sgiliau proffesiynol arbennigsydd ei angen, sy'n arbed amser ac ynni i'ch cwmni.
Yn addas ar gyfer gwahanol fathau o PCB o unrhyw faint.
Mae deunyddiau uwchraddol yn gwarantu bywyd hir span.Cross-flow, gefnogwr oeri uchaf a gwaelod oeri'r peiriant yn awtomatig
cyn gynted ag y bydd y broses wresogi wedi'i chwblhau,sydd i bob pwrpas yn osgoi dirywiad a heneiddio peiriant.3-Cynigir gwarant blwyddyn ar gyfer system wresogi.
Cynigir cefnogaeth dechnegol ddiderfyn gydol oes a hyfforddiant am ddim.
Mae'r lamp pen LED llachar iawn yn cael ei fewnforio o Taiwan Top manufacturer.It gall eich helpu i weld yn glir gyflwr toddi pêl sodr a gwirio a oesa oes unrhyw faw ar y PCB a sglodion.

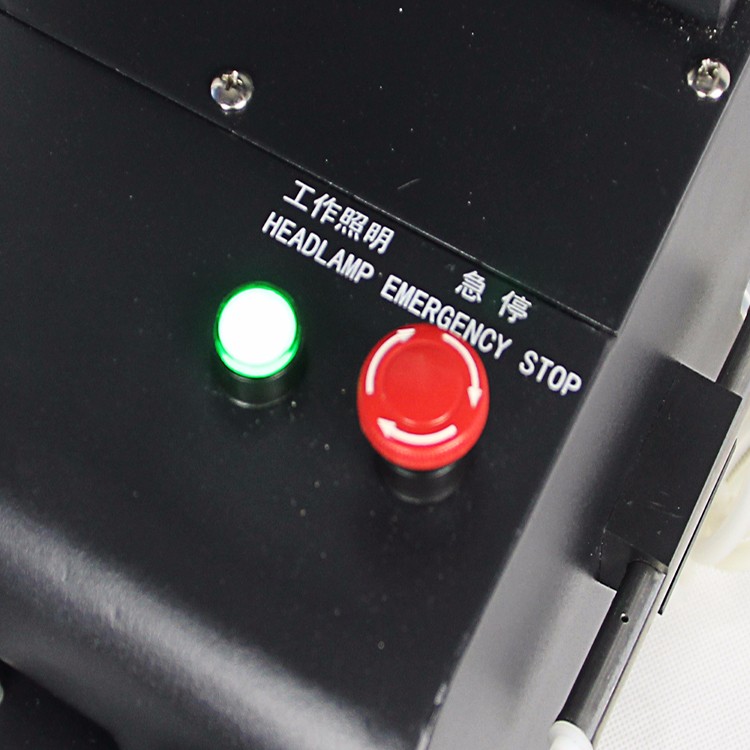

Mae stop brys os bydd unrhyw argyfwng.
4. Manylion cynnyrch cyfrifiadur sgrîn gyffwrdd gorsaf ailweithio bga DH-D1
5. Pam Dewis cyfrifiadur sgrîn gyffwrdd gorsaf ailweithio bga DH-D1
6. Pacio, danfon cyfrifiadur sgrîn gyffwrdd gorsaf ailweithio bga DH-D1
7. Gwybodaeth gysylltiedig am BGA
LLEOLI SGÊLOD BGA A RHEOL LLWYBRAU
Mae BGA yn gydran a ddefnyddir yn gyffredin ar y PCB, fel arfer CPU, NORTH BONT, SOUTH BRIDGE, CHIP AGP, CHIP CERDYN BWS, ac ati Mae'r rhan fwyaf ohonynt yn y math o becynnu bga. Yn fyr, bydd 80% o signalau amledd uchel a signalau arbennig yn cael eu Tynnu allan y math hwn o becyn. Felly, bydd sut i ddelio â llwybro pecyn BGA yn cael effaith fawr ar signalau pwysig.
Gellir rhannu'r rhannau bach sydd fel arfer yn amgylchynu'r BGA yn sawl categori yn ôl eu pwysigrwydd
trwy basio.
Cylched RC terfynell cloc.
dampio (yn ymddangos mewn gwrthydd cyfres, math o fanc; er enghraifft, signal BWS cof)
Cylched EMI RC (ymddangos mewn dampio, C, arddull uchder tynnu; ee signal USB).
Cylchedau arbennig eraill (cylchedau arbennig wedi'u hychwanegu yn ôl gwahanol CHIP; er enghraifft, cylched synhwyro tymheredd y CPU).
Grŵp cylched pŵer bach o 40mil neu lai (ar ffurf C, L, R, ac ati; mae'r math hwn o gylched yn aml yn ymddangos ger AGP CHIP neu CHIP gyda swyddogaeth AGP, ac mae gwahanol grwpiau pŵer yn cael eu gwahanu gan R, L).
Tynnwch R, C yn isel.
Grŵp cylched bach cyffredinol (yn ymddangos yn R, C, Q, U, ac ati; dim gofynion olrhain).
Tynnu uchder R, RP.
Cylched 1-6-eitem fel arfer yw canolbwynt y lleoliad, a bydd yn cael ei threfnu mor agos â phosibl at y BGA, sy'n gofyn am driniaeth arbennig. Mae pwysigrwydd y seithfed cylched yn ail, ond bydd hefyd yn agosach at y BGA. Mae 8, 9 yn gylched cyffredinol, mae'n perthyn i'r signal y gellir ei gysylltu.
O'i gymharu â phwysigrwydd rhannau bach yng nghyffiniau'r BGA uchod, mae'r gofynion ar LLWYBRAU fel a ganlyn:
by pass =>Pan fydd ar yr un ochr â CHIP, mae'n cael ei gysylltu'n uniongyrchol gan CHIP pin i ffordd osgoi, yna ffordd osgoi i dynnu allan drwy i awyren; pan fo'n wahanol i CHIP, gall rannu'r un peth gyda phinnau VCC a GND BGA. 100mil.
Clock terminal RC circuit =>Lled cebl, bylchau gwifren, hyd gwifren, neu becyn GND; Cadwch yr olion mor fyr a llyfn â phosib, heb groesi rhanwyr VCC.
Damping =>Lled llinell weiren, bylchau rhwng llinellau, hyd llinell, ac olion grwpio; dylai'r olion fod mor fyr a llyfn â phosibl, a rhaid i un set o olionpeidio â chael ei gymysgu â signalau eraill.
EMI RC Circuits =>Lled cebl, bylchau llinell, gwifrau cyfochrog, pecyn GND a gofynion eraill; wedi'i gwblhau yn unol â gofynion cwsmeriaid.
Other special circuits =>Lled gwifren, pecyn GND neu ofynion clirio olrhain; wedi'i gwblhau yn unol â gofynion cwsmeriaid.
40milthe following small power circuit group =>Lled cebl ac anghenion eraill; Cwblhewch yr haen wyneb cymaint â phosibl i gadw'rgofod mewnol ar gyfer y llinell signal, a cheisiwch osgoi signal pŵer yn pasio trwy haenau
yn ardal BGA, gan achosi ymyrraeth ddiangen.
Pull low R, C =>Dim gofynion arbennig; llinellau llyfn.
General small circuit group =>Dim gofynion arbennig; llinellau llyfn.
Pull height R,RP =>Dim gofynion arbennig; llinellau llyfn.
