2 Parth Gwresogi Gorsaf Ailweithio BGA Sgrin Gyffwrdd
Mae'n rhaid i'r system ailweithio gynhesu ardal gyfyng iawn ar y bwrdd. Gall gorsaf ailweithio DH-200 BGA fod yn union ac yn hawdd. Mae gyda gwybodaeth dechnegol ddatblygedig iawn. Hefyd fel ar gyfer y bwrdd dwysedd uchel mwyaf newydd, y rhannau o traw mân plwm a rhannau maint sglodion, mae'n bosibl ail-weithio'n gywir. Ar ben hynny, gall gorsaf ailweithio DH-200 BGA gwblhau'r holl brosesau ail-weithio, os yw'n defnyddio gyda'r Jig. Y rhain yw gwresogi, tynnu, glanhau, argraffu. lleoli, mowntio, ail-pelio ac ati ac mae'n arolygiad hyd yn oed.
Disgrifiad

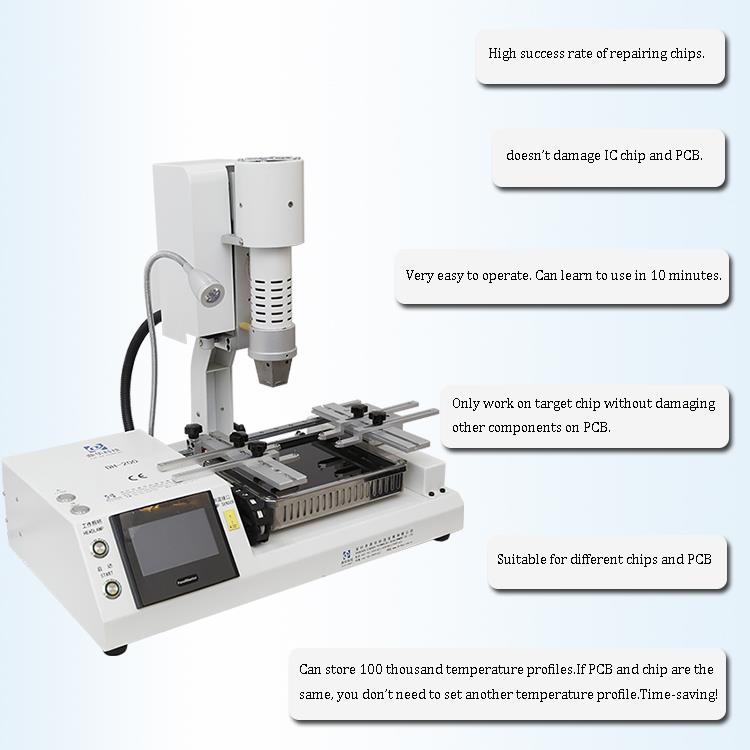

1. Nodweddion Cynnyrch 2 Barth Gwresogi Sgrin Gyffwrdd Peiriant Ailweithio BGA
Wedi'i wneud o ddeunydd gwresogi o ansawdd uchel; mae gweithdrefnau desoldering a sodro BGA yn cael eu rheoli'n fanwl gywir;
Pen gwresogi symudol, sy'n gallu symud yn rhydd yn llorweddol, yn hawdd ei weithredu;
Cyfrifiadur diwydiannol wedi'i fewnosod, rheolaeth PLC, arddangosfa proffil amser real, yn gallu arddangos proffil gosod a phroffil wedi'i brofi'n ymarferol; sgrin maint mawr, hawdd ei weithredu;
Gall arbed proffil dim terfyn yn y cyfrifiadur diwydiannol hwn, ddadansoddi'r ddau broffil sydd wedi'u profi'n ymarferol, gall fewnbynnu Saesneg a Tsieineaidd;
Gellir rheoli tymheredd y gwresogyddion aer poeth uchaf ac isaf yn union yn ôl eu tymereddau penodol. Y parth gwresogi tymheredd cyson isgoch ynmae'r ardal waelod a'r gosodiadau rheoli tymheredd priodol yn gwneud yr ailweithio
yn fwy diogel ac yn fwy dibynadwy.
2. Manyleb
| Grym | 2300W |
| Gwresogydd uchaf | Aer poeth 450W |
| Gwresogydd gwaelod | Aer poeth 1200W, isgoch 1800W |
| Cyflenwad pŵer | AC220V ±10% 50/60Hz |
| Dimensiwn | L540 * W310 * H500 mm |
| Lleoli | Cefnogaeth PCB rhigol V, a gyda gosodiad cyffredinol allanol |
| Rheoli tymheredd | thermocouple math K, rheolaeth dolen gaeedig. gwresogi annibynnol |
| Cywirdeb tymheredd | ±2 gradd |
| maint PCB | Uchafswm 170*220 mm. Isafswm 22*22 mm |
| Tiwnio mainc waith | ±15mm ymlaen/yn ôl.±15mm i'r dde/i'r chwith |
| BGAchip | 80*80-2*2mm |
| Isafswm bylchau rhwng sglodion | 0.15mm |
| Synhwyrydd Dros Dro | 1 (dewisol) |
| Pwysau net | 16kg |

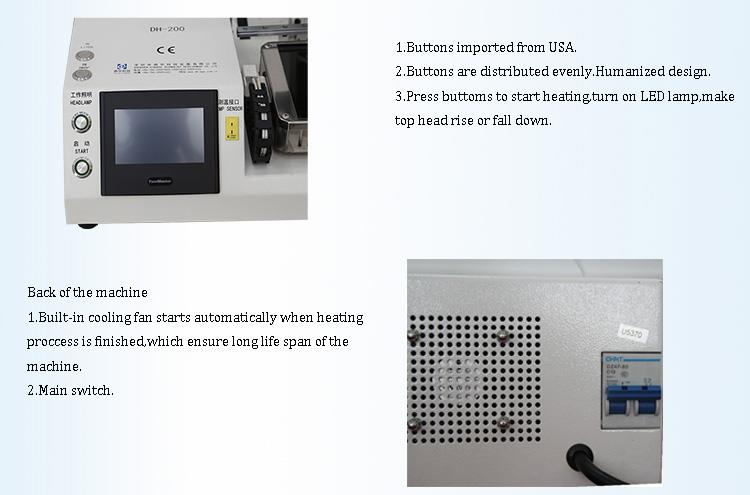

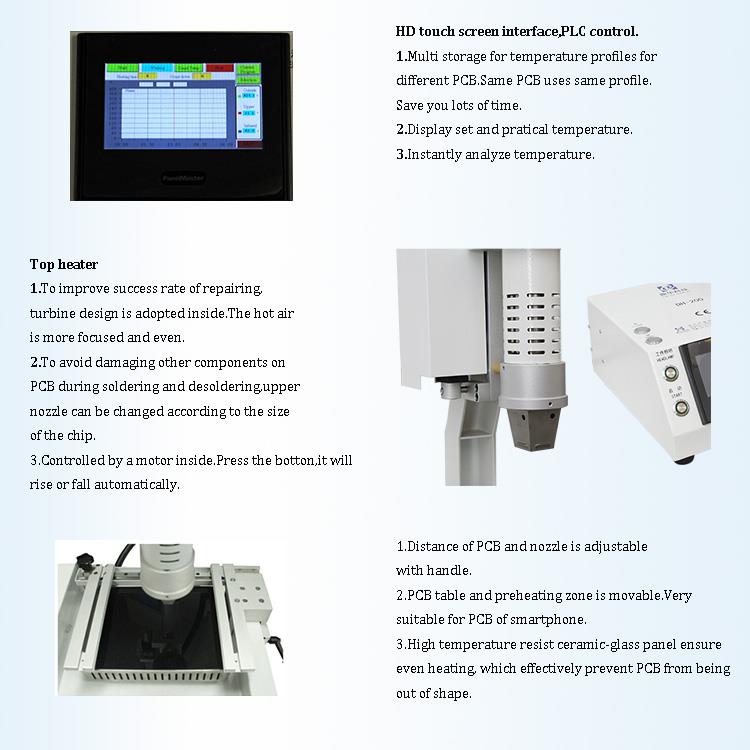

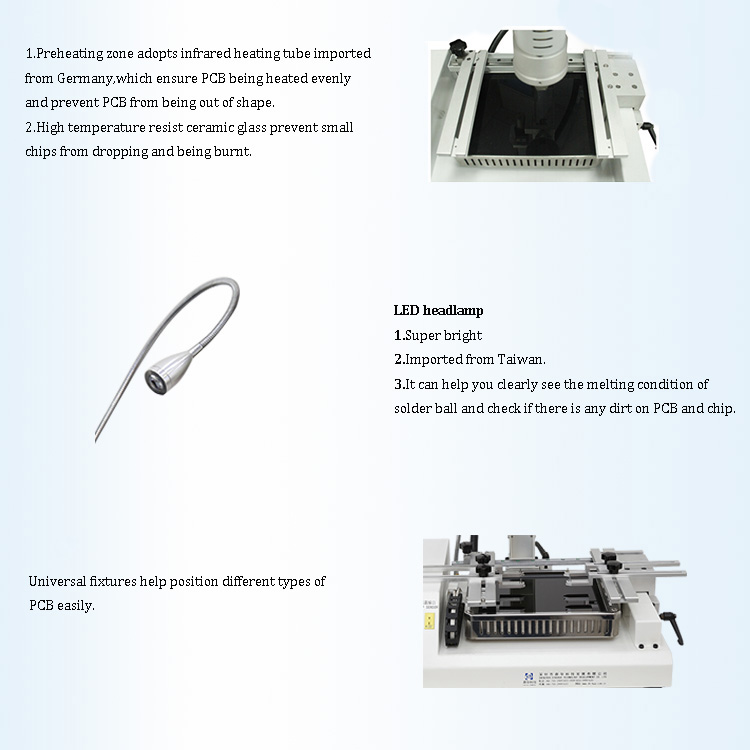

3. Manylion 2 Barth Gwresogi Peiriant Ailweithio Sgrin Gyffwrdd BGA
1. 2 wresogydd annibynnol (aer poeth ac isgoch);
2. arddangos digidol HD;
3. HD rhyngwyneb sgrin gyffwrdd, rheolaeth PLC;
4. Pen lamp dan arweiniad;
4. Pam Dewiswch Ein 2 Barth Gwresogi Sgrin Gyffwrdd Peiriant Ailweithio BGA?
5.Certificate

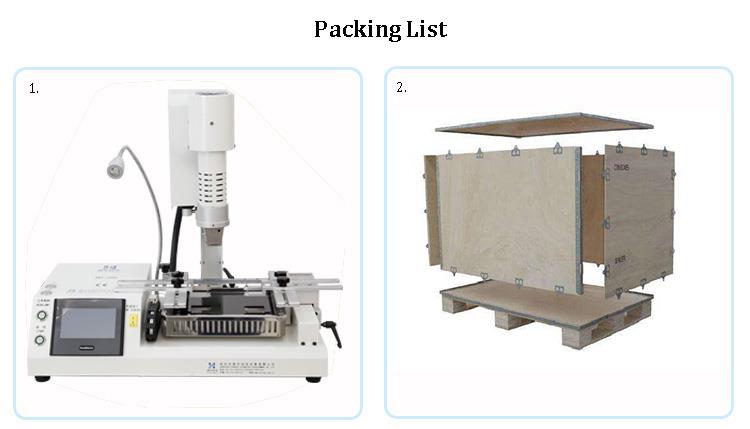

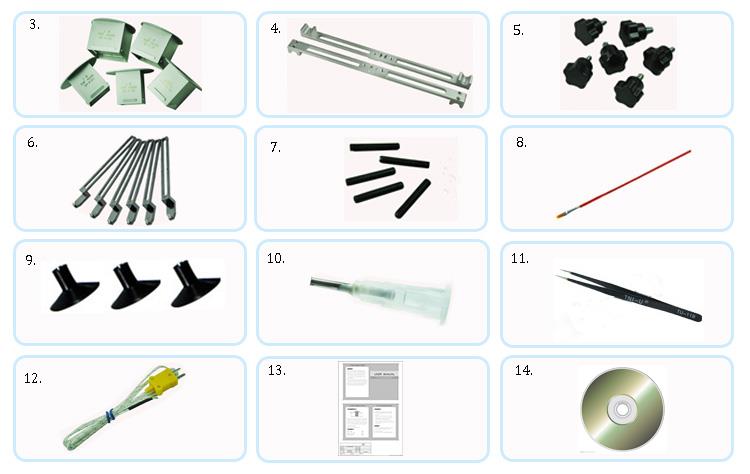

6.Packing & Cludo
7. Gwybodaeth Gysylltiedig am y 2 Parth Gwresogi Peiriant Ailweithio Sgrin Cyffwrdd BGA
Dull Atgyweirio ar gyfer Datgysylltu a Gollwng Pad ar Famfwrdd Ffôn Symudol
- Ar gyfer y pwynt gollwng a phan fydd y wifren arweiniol o dan y pad, defnyddio gwn aer poeth (tymheredd: 240 gradd, cyfaint aer: canolig) i chwythu oddi ar y fan a'r lle sodro. Cloddiwch y blaen yn ofalus gyda llafn, yna rhowch ychydig bach o bast sodro ar y twll plwm (pad). Defnyddiwch y gwn aer poeth ar gyfer sodro reflow i ffurfio pêl sodro, ac yna golchi â dŵr. Os na fydd y bêl solder yn disgyn, mae'n nodi bod y wifren wedi'i sodro'n iawn a gellir ei defnyddio fel arfer.
- Ar gyfer datgysylltu a thynnu pad, yn gyntaf defnyddiwch lafn llawfeddygol i grafu'r plwm wedi'i dorri i ffwrdd, gan dynnu o leiaf 3mm o ddeunydd. Yna, glanhewch yr ardal gyda fflwcs (dŵr Tianna). Defnyddiwch haearn trydan i roi sodr ar y plwm. Cymerwch ddarn bach o wifren wedi'i enameiddio, sydd wedi'i gorchuddio â thun-bismuth-tun ar y blaen, a'i gysylltu â'r wifren wedi'i chrafu. Gosodwch y wifren yn iawn, yna defnyddiwch gwn aer poeth (tymheredd: 280 gradd, llif aer: canolig) ar gyfer weldio. Ar ôl weldio, torrwch y wifren enameled i hyd o 2mm. Rhowch bin yng nghanol y pad, a defnyddiwch bin arall i osod y wifren enamel o amgylch y pin i ffurfio cylch ar y pad. Gwnewch gais ychydig o bast solder i'r cylch, yna defnyddiwch y gwn aer poeth i ail-lifo'r sodrwr, gan ffurfio pêl sodr.
Os yw'r wifren arweiniol a'r wifren enameled yn anodd eu sodro, rhowch ychydig o bast sodro ar y cyd, yna defnyddiwch y gwn aer poeth (heb gyffwrdd â'r wifren â haearn sodro). Defnyddiwch nodwydd i addasu lleoliad y wifren wedi'i enameiddio i sicrhau ei bod yn syth a bod yr uniad sodr yn wastad. Ar y pwynt hwn, caiff y pad ei atgyweirio'n llwyddiannus.
3. ar ôl pob torbwyntiau yn gysylltiedig, glanhewch yr ardal â dŵr. Byddwch yn ofalus i beidio ag aflonyddu ar y pad newydd. Rhowch ychydig bach o olew gwyrdd o gwmpas y llinell, gan osgoi'r pad. Mae llai yn well - digon i ddiogelu'r wifren. Ar ôl gwneud cais, rhowch y cynulliad o dan lamp porffor am hanner awr i ailosod yr IC. Hyd yn oed os caiff ei ddadosod a'i ailosod sawl gwaith, dylai'r cysylltiad aros yn ddiogel.
