System Ailweithio BGA Optegol
Mae system ailweithio BGA optegol yn orsaf atgyweirio electroneg awtomataidd sy'n defnyddio system alinio optegol Diffiniad - uchel i ddod o hyd i gydrannau BGA (arae grid pêl) yn union i'w tynnu ac ar gyfer sodro ar PCB. Gall System Ailweithio BGA Optegol Dinghua DH - a2e godi, bwydo, sodro a symud yn awtomatig.
Disgrifiad
Disgrifiad o gynhyrchion
ASystem Ailweithio BGA Optegol Dh - a2eyn system atgyweirio ymyl - ar gyfer manwl gywirtynnu, alinio a sodroo gydrannau arae grid pêl (BGA) sydd ynghlwm wrth fyrddau cylched printiedig (PCBs). Mae'n wahanol i systemau llaw yn yr ystyr bod ganddo system alinio optegol diffiniad - uchel (yn nodweddiadol trwy gyfrwng camera gweledigaeth hollt - neu ddelweddu CCD) sy'n arosod delwedd peli sodr y sglodyn ar y padiau PCB mewn amser real.
Mae'r dechnoleg hon yn sicrhaucywirdeb alinio, gan ei wneud yn ddelfrydol ar gyfer cydrannau dwysedd - uchel a geir mewn ffonau symudol, gliniaduron, Xbox PlayStation, dyfeisiau rhwydweithio, ac electroneg gymhleth eraill.
Bydd system ailweithio BGA optegol DH - a2e fel arfer yn cynnwys defnyddioAer is -goch neu boeth -gwresogiParthau gwresogi annibynnol lluosog, dewis awtomatig - a - llegyda system wactod, aProffil tymheredd amser go iawn -rheolaeth. Felly mae'n galluogi effeithlonrwydd uchel, ailadrodd gallu, a llai o bosibilrwydd o ddiffygion wrth sodro fel sy'n wir gyda dulliau llaw.
| Heitemau | Baramedrau |
| Cyflenwad pŵer | AC220V ± 10% 50/60Hz |
| Cyfanswm y pŵer | 4900w |
| Pŵer gorau | 1200w |
| Pwer Gwaelod | 1200w |
| Pwer Infaled | 2400w |
| Dimensiwn | 77*81*102mm |
| Modd gweithredu | Llawlyfr Awtomatig + |
| Storio proffil tymheredd | 10000 o grwpiau |
| Rheolaeth tymheredd | K synhwyrydd + dolen gaeedig |
| Cywirdeb tymheredd | ± 1 gradd |
| Cywirdeb sefyllfa | ± 0.01mm |
| Maint PCB | Max 400 × 450 mm min 10 × 10 mm |
| Sglodion BGA | 2*2-80*80mm |
| Synhwyrydd tymheredd allanol | 1 pcs (dewisol) |
| Pwysau net | 70kg |
| Math o beiriant | Nyrddiau gwaith |
| Isafswm bylchau sglodion | 0.1mm |
| Picsel camera | 6 miliwn |
| Bwydo sglodion | cymryd neu roi yn awtomatig |
| Lleoli PCBA |
Lleoliad deallus i fyny ac i lawr, y "cefnogaeth 5 pwynt" gwaelod gyda V - Slot Cerdyn Math yn trwsio PCBA y gellir ei addasu'n rhydd ynddo
X - Cyfeiriad echel, gyda gosodiadau cyffredinol allanol
|
| Swydd BGA | Lleoli laser v - slot cerdyn siâp a gosodiadau cyffredinol |
| Lens ccd optegol | Mynd allan, yn ôl a chanolbwyntio yn awtomatig |
Cyfarwyddyd Gosod
PC Smart (ymennydd peiriant)
System 1.PLC, rhyngwyneb peiriant dynol - gyda sgrin gyffwrdd ar gyfer gweithrediad hawdd ac ailweithio cywirdeb uchel

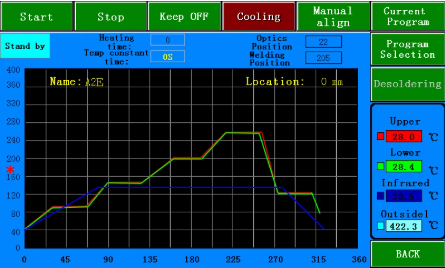

2.Manage y proffil tymheredd: gosod, storio, cymhwyso, dadansoddi, dadfygio. Hyd at reolaeth tymheredd hyd at 16-segmentau, mae 100000 o grwpiau'n storio ar gyfer proffil tymheredd ailweithio BGA gwahanol.
3.Control y peiriant.

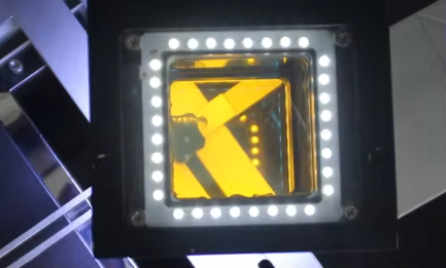

Aliniad Optegol
Enw: Camera CCD Lensbrand: Panassonig
Tarddiad: Japan
1. Cynyddu cywirdeb aliniad a chyfradd llwyddiant yr atgyweirio yn effeithiol.
2.Image wedi'i arddangos ar sgrin monitor
Modd Llawlyfr ac Awtomatig
1.Manual: Joystic (A. i'r dde/chwith - delweddau camera chwyddo i mewn/allan. B. i fyny/i lawr - gwresogydd uchaf i fyny/i lawr)
2.Just Pwyswch un botton i ddechrau
Proses Sodro/Desoldering/Mouting.
Wedi'i adeiladu - Mewn lleoli laser is -goch, helpwch leoliad cyflym ar gyfer bwrdd PCB.
Ffroenell sugno brechlyn
1.mounting head gyda - yn y ddyfais profi pwysau, i amddiffyn y PCB rhag cael ei grysio.
Codwch sglodion BGA yn awtomatig ar ôl i Desoldering gael ei gwblhau.
Tri Gwresogydd Annibynnol (3 Parth Temp)
Aer poeth 1.top + aer poeth gwaelod + platfform cyn -gynhesu is -goch. Gellir symud y brig a'r bottoom i fyny/i lawr.
Nodweddion cynnyrch
1. Aliniad optegol sy'n gwneud sglodyn wedi'i alinio'n gywir, osgoi camosod hyd yn oed yn symud;
2.Automatically tynnu, codi a sodro, ac ati. A all fod yn union yn lle cyn -filwr;
3.Ni difrod i ddyfeisiau wrth eu diswyddo a sodro (gan gynnwys difrod ymddangosiad a swyddogaeth);
4. Nid yw'r broses ddiswyddo a sodro yn effeithio ar gyrion a chefn y sglodyn;
5. Ar gyfer y tymheredd cynhesu, defnyddir y tiwb gwresogi goleuol. Mae'r tymheredd yn cynyddu yn gyflym ac mae'r tymheredd cyson yn sefydlog, ac nid yw'r PCBA Desoldered and Sodred yn newid lliw nac anffurfiad;
Rhyngwyneb mesur tymheredd 6.External, sy'n gyfleus i ganfod y tymheredd ar unrhyw adeg, mae'r rheolaeth tymheredd yn fwy cywir a dibynadwy;
Gweithrediad sgrin 7.Touch, mae'r rhaglen yn rhagosodedig ymlaen llaw, heb i hyfforddiant technegol proffesiynol fod yn fedrus wrth ei ddefnyddio, fel bod y sglodyn wedi'i ddadosod a'i weldio yn dod yn syml iawn;
Mae gweithrediad 8.Manual ac awtomatig y ddau fodd, dadfygio neu swp - atgyweirio yn fwy cyfleus a syml;
9. Rhyngwyneb USB External ar gyfer diweddariadau meddalwedd a mewnforio data atgyweirio amrywiol i ddadansoddi a storio cyfrifiaduron;
10.Disassembling a weldio plwm - Mae cynhyrchion rhad ac am ddim neu arweinydd yn berthnasol;
11.Suitable ar gyfer atgyweirio dyfeisiau patsh lluosog (POP, SOP, SOJ, QFQ, QFN, BGA, PLCC, SCP ...);
Ein cwmni
Shenzhen Dinghua Technology Development Co., Ltdyn wneuthurwr blaenllaw sy'n arbenigo mewn offer sodro.
Mae ein hystod cynnyrch yn cynnwys gorsafoedd ailweithio BGA, peiriannau sodro awtomatig, peiriannau sgriwio awtomatig, citiau sodro, a deunyddiau SMT. Yn ymrwymedig i ragoriaeth, mae ein cenhadaeth yn ymwneud ag ymchwil, ansawdd a gwasanaeth, gyda'r nod o ddarparu offer, ansawdd a gwasanaeth proffesiynol.
Mae Dinghua wedi cyflawni cerrig milltir sylweddol trwy gael ardystiadau ansawdd amrywiol fel UL, E - Marc, CCC, FCC, CE ROHS, ISO, GMP, FCCA, a C - TPAT. Gyda dros 38 o batentau, rydym wedi arloesi â llaw, lled - auto, a chyfresi awtomatig, gan nodi trosglwyddiad o galedwedd traddodiadol i reolaeth integredig.
Mae ein cynnyrch yn mwynhau cydnabyddiaeth fyd -eang, gan gael eu hallforio i dros 80 o wledydd a rhanbarthau. Mae Dinghua wedi sefydlu system werthu a system gwasanaethau terfynol cadarn, gan eu gwneud yn arloeswr ac yn dywysydd yn y diwydiant sodro smt.
Mae ein cynnyrch yn dod o hyd i gymwysiadau mewn sectorau amrywiol fel cynnal a chadw unigol, mentrau diwydiannol a mwyngloddio, addysgu ac ymchwil, ac awyrofod, gan ennill enw da ymhlith defnyddwyr. Gan gredu mai llwyddiant cleientiaid yw ein rhai ni, mae Dinghua yn ymdrechu i weithio gyda'n gilydd i adeiladu dyfodol gwell. Mae Technoleg Technoleg Dinghua CO., Ltd yn wneuthurwr blaenllaw sy'n arbenigo mewn offer sodro.
Mae ein hystod cynnyrch yn cynnwys gorsafoedd ailweithio BGA, peiriannau sodro awtomatig, peiriannau sgriwio awtomatig, citiau sodro, a deunyddiau SMT. Yn ymrwymedig i ragoriaeth, mae ein cenhadaeth yn ymwneud ag ymchwil, ansawdd a gwasanaeth, gyda'r nod o ddarparu offer, ansawdd a gwasanaeth proffesiynol.
Mae Dinghua wedi cyflawni cerrig milltir sylweddol trwy gael ardystiadau ansawdd amrywiol fel UL, E - Marc, CCC, FCC, CE ROHS, ISO, GMP, FCCA, a C - TPAT. Gyda dros 38 o batentau, rydym wedi arloesi â llaw, lled - auto, a chyfresi awtomatig, gan nodi trosglwyddiad o galedwedd traddodiadol i reolaeth integredig.
Mae ein cynnyrch yn mwynhau cydnabyddiaeth fyd -eang, gan gael eu hallforio i dros 80 o wledydd a rhanbarthau. Mae Dinghua wedi sefydlu system werthu a system gwasanaethau terfynol cadarn, gan eu gwneud yn arloeswr ac yn dywysydd yn y diwydiant sodro smt.
Mae ein cynnyrch yn dod o hyd i gymwysiadau mewn sectorau amrywiol fel cynnal a chadw unigol, mentrau diwydiannol a mwyngloddio, addysgu ac ymchwil, ac awyrofod, gan ennill enw da ymhlith defnyddwyr. Gan gredu mai llwyddiant cleientiaid yw ein rhai ni, mae Dinghua yn ymdrechu i weithio gyda'n gilydd i adeiladu dyfodol gwell.
Cwestiynau Cyffredin
C: Beth yw gorsaf ailweithio BGA?
A: Mae gorsaf ailweithio BGA yn beiriant a ddefnyddir i dynnu, atgyweirio a disodli sglodion BGA (arae grid pêl) ar fyrddau cylched printiedig (PCBs) trwy eu cynhesu mewn ffordd reoledig. Mae'n helpu i drwsio neu ddisodli sglodion diffygiol mewn dyfeisiau fel gliniaduron, ffonau smart, a chonsolau gemau.
C: Ydych chi'n wneuthurwr neu'n gwmni masnach?
A: Rydym yn wneuthurwr specilize yng ngorsaf ailweithio BGA, x - Peiriant cyfrif pelydr, x - Peiriant archwilio pelydr, offer awtomatig, offer sy'n gysylltiedig â smt ac ati.
C: Ble mae'ch ffatri?
A: 4ydd F 6B, Parc Technoleg Shengzuozhi, Xinqiao/518125, Bao'an, Shenzhen, Guangdong, China.
C: Pa wasanaeth allwch chi ei brivide?
A: 1. Proffesiynol ar ôl gwasanaeth gwerthu {-, ymgynghori technegol am ddim ac arddangosiad fideo ar gael {. 2. 1- Blwyddyn Gwarant ar gyfer y peiriant cyfan (ac eithrio nwyddau traul) . 3. OEM ac ODM Croesewir UPS, EMS, ac ati.
C: A ydych chi'n darparu'r Llawlyfr Defnyddiwr a Fideo Operation?
A: Darparwch y Llawlyfr Defnyddiwr Saesneg am ddim, mae Operation Video ar gael.
