Gorsaf Ailweithio BGA PCB mawr
Mae'r Dinghua DH{0}}A6 yn orsaf ailweithio PCB BGA ddiwydiannol flaenllaw sydd wedi'i pheiriannu ar gyfer yr amgylcheddau atgyweirio PCB mwyaf heriol. Trwy integreiddio system aliniad optegol diffiniad uchel gyda pharth cynhesu isgoch (IR) eang, mae'n sicrhau sefydlogrwydd thermol a chywirdeb lleoliad ar gyfer hyd yn oed y mamfyrddau mwyaf cymhleth.
Disgrifiad
Disgrifiad Cynnyrch

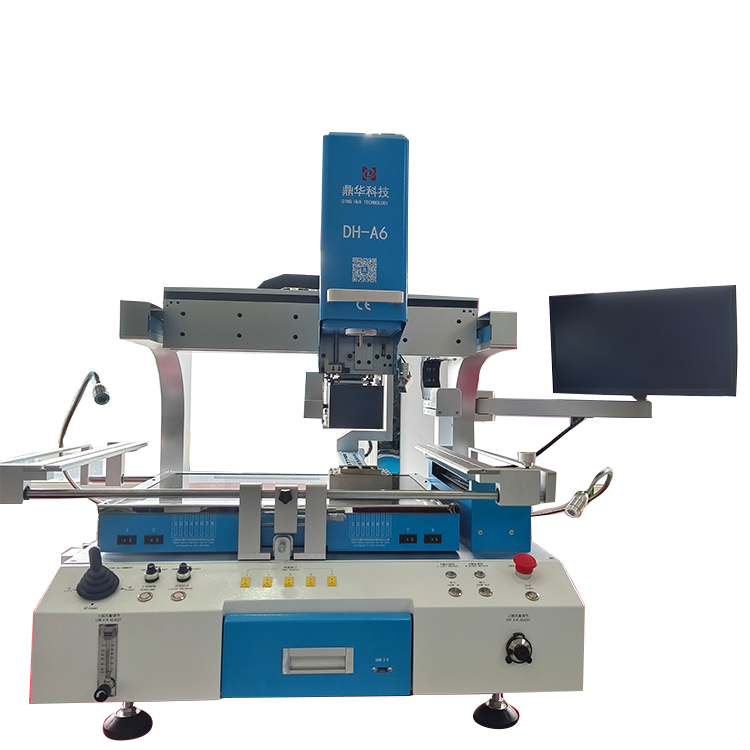

Mae gorsaf ail-weithio BGA manwl uchel Dinghua DH-A6 yn orsaf ailweithio PCB BGA ddiwydiannol flaenllaw sydd wedi'i pheiriannu ar gyfer yr amgylcheddau atgyweirio PCB mwyaf heriol. Trwy integreiddio system aliniad optegol diffiniad uchel gyda pharth cynhesu isgoch (IR) eang, mae'n sicrhau sefydlogrwydd thermol a chywirdeb lleoliad ar gyfer hyd yn oed y mamfyrddau mwyaf cymhleth.
Manteision Allweddol:
Symudiad Echel Deuol Hyblyg-: Mae'r ddau wresogydd uchaf a gwaelod yn symud gyda'i gilydd â llaw, sy'n eich galluogi i dargedu a thrwsio sglodion mewn unrhyw leoliad ar y motherboard heb symud y PCB.
Manwl Gwresogi 3-Parth: Mae'r orsaf ail-weithio BGA aml-barth yn defnyddio tri pharth tymheredd annibynnol (Aer Poeth Uchaf / Gwaelod + Preheater IR Mawr) i sicrhau dosbarthiad gwres unffurf ac atal ysbïo bwrdd.
Monitro Thermol Uwch: Yn meddu ar 5 synhwyrydd tymheredd amser real ac ardal gynhesu isgoch fawr, sy'n darparu cywirdeb gradd labordy ar gyfer sodro rhydd o blwm.
Aliniad Optegol: Mae'r camera CCD diffiniad uchel yn caniatáu cywirdeb aliniad microsgopig, gan ei wneud yn ddelfrydol ar gyfer atgyweiriadau micro-BGA, GPU, a CPU.
Mae gorsaf ailweithio aml-barth BGA DH-A6 yn cyfuno sefydlogrwydd thermol â symudedd heb ei ail, gan ei wneud yn ateb eithaf i dechnegwyr proffesiynol sy'n trin mamfyrddau diwydiannol, gweinyddwyr a gemau.
Ein Cynhyrchion Lluniau
Manyleb Cynhyrchion
|
Eitem
|
Paramedr
|
|
Cyflenwad Pŵer
|
AC220V ±10 ％ 50/60Hz
|
|
Pŵer â Gradd
|
6800W
|
|
Gwresogydd uchaf
|
1200W
|
|
Gwresogydd gwaelod
|
1200W
|
|
IR ardal preheating
|
4200W (tiwb gwresogi yr Almaen, ardal wresogi o 500 * 350mm)
|
|
Modd gweithredu
|
Dadosod, sugno, mowntio a sodro yn awtomatig
|
|
System fwydo sglodion
|
Derbyn yn awtomatig, bwydo, sefydlu awtomatig (dewisol)
|
|
Storio proffil tymheredd
|
50000 o grwpiau
|
|
Rheoli tymheredd
|
K-teipiwch Synhwyrydd, Dolen gaeedig ac 8~20 segment ar gyfer rhaglen rheoli tymheredd
|
|
Cywirdeb tymheredd
|
±1 gradd
|
|
Cywirdeb Lleoliad
|
+/-0.01mm
|
|
Gwarchodwr diogelwch
|
synhwyrydd pwysau + bwlyn brys, -gard dwbl
|
|
maint PCB
|
Uchafswm 490 * 550 mm Isafswm 10 * 10 mm
|
|
Trwch PCB
|
0.2-15mm
|
|
sglodion BGA
|
1x1-65*65mm
|
|
Isafswm bylchau rhwng sglodion
|
0.15mm
|
|
Synhwyrydd Tymheredd Allanol
|
5 pcs (dewisol)
|
|
Math o beiriant
|
Tabl bwrdd gwaith (dewisol)
|
|
Dimensiynau
|
L970 * W850 * H950 mm
|
Manylion Cynhyrchion

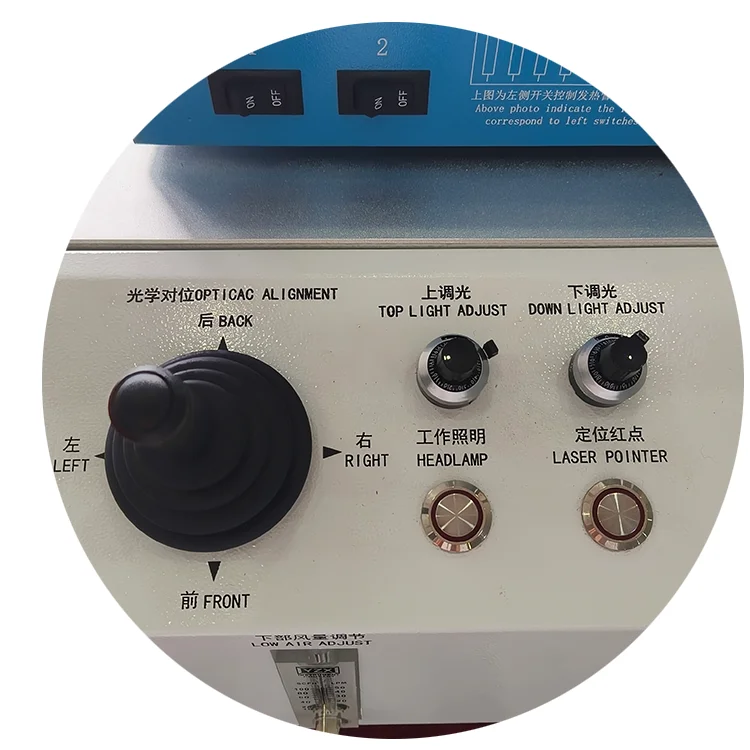

Aliniad Optegol:Mae'r orsaf ailweithio BGA recsion uchel hon yn caniatáu addasu sefyllfa BGA yn fanwl gywir i bob cyfeiriad ar gyfer aliniad cywir â padiau PCB.
Addasiad Golau:Mae goleuadau addasadwy yn gwella gwelededd peli sodr a phadiau ar gyfer aliniad haws a mwy cywir.
Pen lamp:Yn darparu golau â ffocws ar yr ardal ail-weithio ar gyfer gweithredu ac archwilio clir.
Pwyntydd Laser:Mae'n helpu i leoli'r ganolfan gydrannau yn gyflym i'w lleoli'n gyflym ac yn gywir.
Cylchdroi (Chwith / Dde):Yn caniatáu cylchdroi'r sglodyn yn fanwl gywir i'w alinio'n gywir â'r padiau PCB.
Chwyddo Mewn / Allan:Yn addasu golygfa'r camera i arsylwi'n glir ar fanylion aliniad ar gyfer lleoli cywir.
Dechrau:Yn dechrau'r broses ail-weithio gydag un{0}}gweithrediad cyffwrdd ar ôl i'r gosodiadau gael eu cadarnhau.
Stopio Argyfwng:Yn stopio'r peiriant ar unwaith rhag ofn y bydd argyfwng i sicrhau diogelwch gweithredwr ac offer.
Synhwyrydd Tymheredd:Mae monitro tymheredd amser real yn sicrhau rheolaeth gywir o'r broses wresogi, gan ddarparu canlyniadau ailweithio sefydlog a dibynadwy tra'n atal gorboethi.
Sgrin Gyffwrdd HD:Mae sgrin gyffwrdd diffiniad uchel gyda rhyngwyneb sythweledol yn caniatáu gosod a monitro proffiliau tymheredd yn hawdd, gan wneud gweithrediad yn syml ac yn effeithlon.
Addasiad Micromedr:Mae'r mecanwaith addasu micromedr yn caniatáu rheolaeth lleoli manwl iawn gyda manylder uchel. Mae'n galluogi alinio cydrannau traw bach a mân yn gywir trwy wneud addasiadau bach yn ystod aliniad optegol, gan sicrhau lleoliad dibynadwy ac ansawdd ail-weithio cyson.
