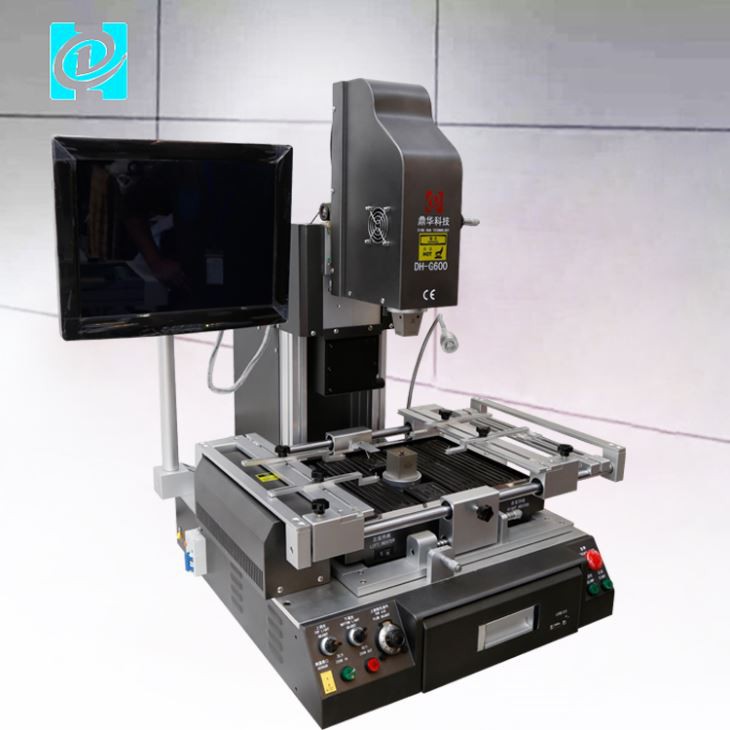

Gorsaf Ailweithio BGA Labtop Optegol

Gorsaf ailweithio bga gliniadur optegol

1. Rhagolwg cyflym:

Nodweddion Peiriant Ailweithio DH-G600 BGA

1. Defnyddir yn helaeth mewn Amnewid Lefel Sglodion mewn gliniaduron, cyfrifiaduron, Ffonau Moblie, ac ati.

2. Tynnu Awtomatig, Mowntio a Sodro.

3. System Aliniad Optegol HD ar gyfer gosod BGA a Chydrannau yn union.

4. Gall lleoli laser alinio sglodion BGA a mamfwrdd yn gyflym.



Paramedr cynnyrch Enw cynnyrch peiriant sodro a desoldering Cyfanswm pŵer 5300W gwres uchaf 1200w gwresogi gwaelod gwaelod gwresogi aer poeth 1200W, IR preheating 2700W Grym 220V 50HZ/60HZ Lleoli Gellir addasu rhigol V, byrddau PCB yn echel X, Y a gosod gosodiad cyffredinol ynddynt Rheoli tymheredd K-math, Dolen gaeedig maint PCB Uchafswm 400x380mm, Isafswm 22x22mm Maint sglodion 2x2-50x50mm Isafswm bylchau rhwng sglodion {}.15mm Synhwyrydd tymheredd allanol 1 (dewisol) N.W. tua 60kg Mamfyrddau addas ffôn symudol, gliniadur, bwrdd gwaith, consol gêm, XBOX360, PS3

3. Prif nodweddion gorsaf ailweithio DH-G600 BGA

• Maes Cais (Ystod Gyfan o Geisiadau Ailweithio)
• Canolfannau Gwasanaeth ar Raddfa Ganolig a Mawr.
• Dyfeisiau systemau symudol a radio.
• Ffonau symudol, PDAs, Handhels, llyfrau nodiadau a Motherboards.
• Dyfeisiau LAN, Nodau Rhwydwaith ac offer cyfathrebu milwrol.
• Offer meddygol cludadwy

Nodweddion:

1. Defnyddiau hyblyg ar gyfer pob math o gydrannau fel SMD, BGA, CBGA, CCGA, PDC, QFN, MLF, PGA, a Pob Epocsi heb ei halogi BGA micro ..etc.

2. Cyflawnir camau Prosesau ailweithio cyflawn (Cynhesu, Mwydo, Ail-lifo ac Oeri) ar gyfer proses ailweithio gywir a safonol.

3. IR heb unrhyw effaith ar Gydrannau cyfagos.

4. Synhwyrydd mesur tymheredd sensitif i gael darlleniad a monitro Tymheredd cywir ac ar unwaith.

5. System Dewis Mewnol ar gyfer Dileu'r ICs yn Ddiogel a Sefydlog.

6. oeri system i gyflawni proses cam cyflawn a Standard & oeri ar gyfer PCBs.

7. Offeryn ar gyfer reballing

8. Mae lleoli yn ystod y broses ail-weithio yn berthnasol trwy ddefnyddio pwyntydd laser ar PCB

9. Tabl XY manwl gywir a llyfn wedi'i gynnwys gyda'r pecyn.

10. Gweithrediad Hawdd a Chyfeillgar Trwy ddulliau Llawlyfr.

11. Gwarant blwyddyn yn berthnasol.



4. Delweddau Manwl o ORSAF AILWAITH G600 BGA

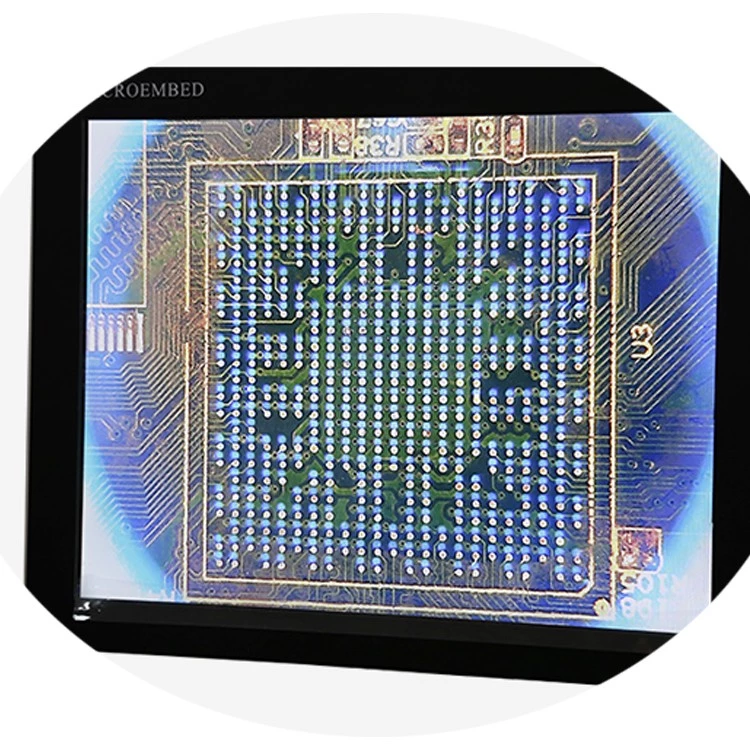

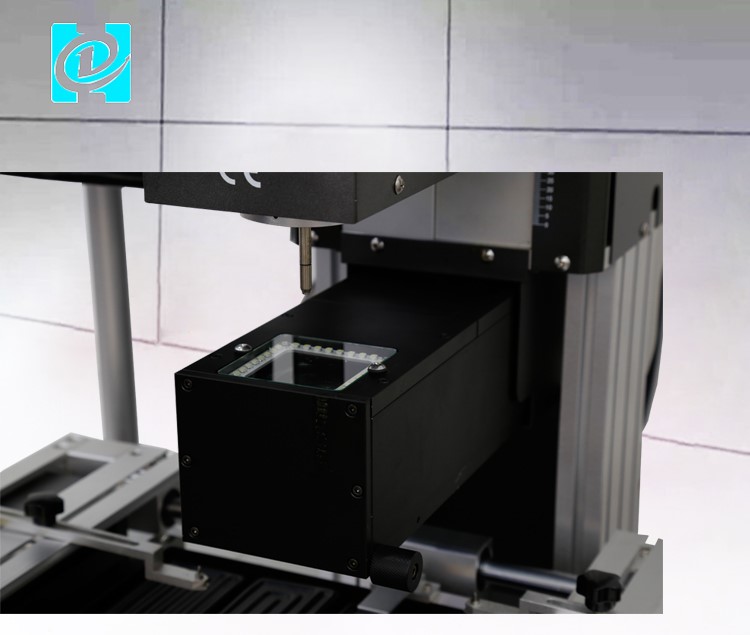

System Aliniad Lens CCD Optegol HD

Mae'r camera'n cael ei fewnforio o Panasonic, Japan i sicrhau cywirdeb ailosod ar ±0.01mm

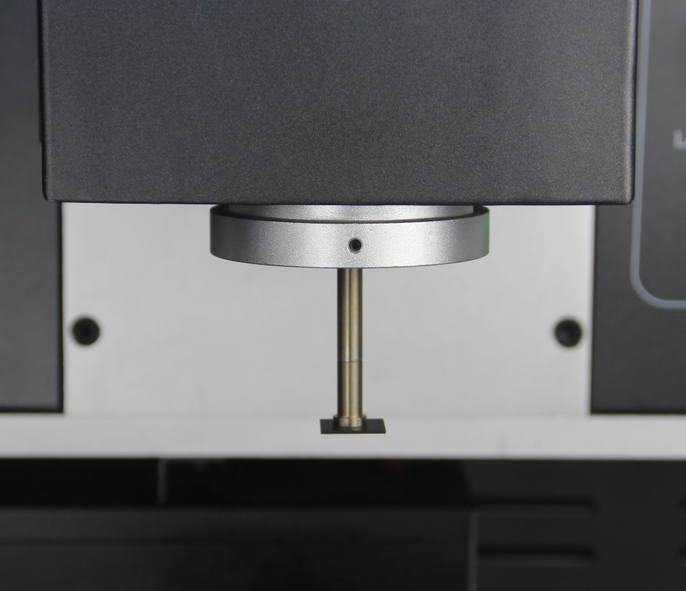

Pen mowntio gyda dyfais profi pwysau adeiledig, i amddiffyn y PCB rhag difrod.

adeiladu i mewn gwactod yn mowntin pen yn codi sglodion BGA yn awtomatig ar ôl desoldering gwblhau

Addaswch y llif aer uchaf, i atal bga bach rhag chwythu i ffwrdd.

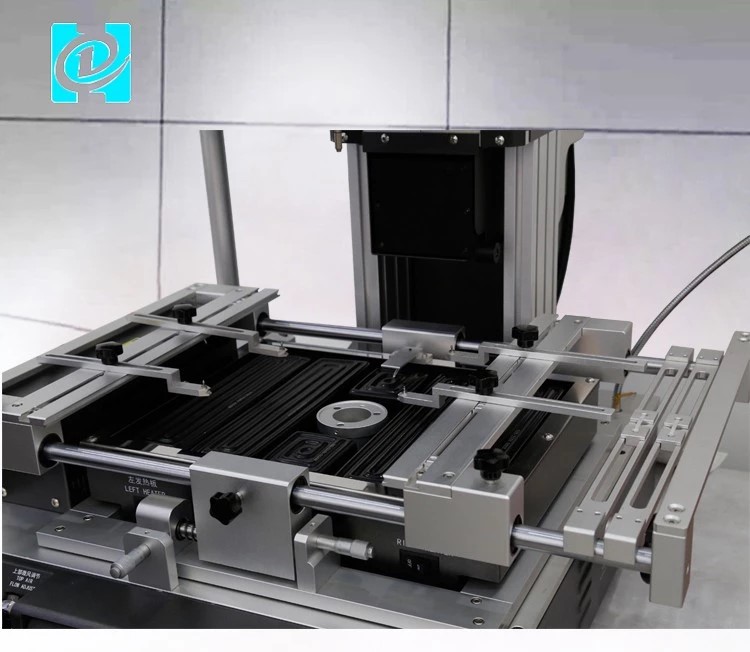

Lleoliad PCB

Gellir addasu rhigol V, byrddau PCB yn echel X, ac Y a'u cyfarparu â gosodiad cyffredinol

4. Proffil Cwmni

Rhan o'n Cleientiaid

6. Pacio a Chyflenwi a Gwasanaethau G600 BGA AILWAITH GORSAF

Opsiynau dosbarthu

◆ Byddai sampl yn cael ei anfon o fewn 5 diwrnod busnes ar ôl derbyn taliad llawn. 7-15 diwrnod ar gyfer archebion swmp. ◆ Llongau Gan DHL, FedEx, TNT, EMS, ac UPS express. Mae cludo ar y môr hefyd ar gael.

DH-G600 Ategolion

-1 canllaw defnyddiwr darn -1 darn LCD -5 ffroenell aer poeth pcs: ffroenell uchaf 3cc (31x31mm, 38x38mm, 41x41mm), ffroenell waelod 2 pcs (34x34mm, 55x55mm) PS: Gellir addasu maint ffroenell aer poeth yn ôl maint eich sglodion -1 set o sugnwr llwch (gan gynnwys 4 pcs) -2 pad gwactod pcs Gosodiad cyffredinol -6 pcs -4 pcs yn cefnogi sgriw -6 pcs Plwm knob



7. Cwestiynau Cyffredin GORSAF AILWAITH Y G600 BGA

C1: Pam ein dewis ni?

A1:1. Mae gan Dinghua fwy na 10 mlynedd o brofiad.

2. Tîm technegydd proffesiynol a phrofiadol.

3. Gyda chynnyrch o ansawdd uchel, pris ffafriol, a darpariaeth amserol.

4. Ymateb i'ch holl ymholiadau o fewn 24 awr.

C2: Beth am y dull cyflwyno?

A2: Fel arfer byddwn yn cymryd mynegiadau fel DHL, FedEx, UPS, a TNT ar gyfer archebion sampl. Ar gyfer archebion swmp, bydd yn cymryd teithiau awyr neu gludo Môr.

C3: Beth yw'r amser dosbarthu archeb swmp?

A3: Bydd amser arweiniol archebu yn 5-10 diwrnod gwaith

C4: Pa mor hir yw'ch gwarant?

A4: Yn para am 12 mis.



8. Gwybodaeth Gysylltiedig

Mae yna lawer o resymau pam mae pobl yn ail-weithio eu hoffer electronig. Y rhesymau mwyaf cyffredin yw cydrannau diffygiol, yr angen i ddisodli rhannau peirianneg sydd wedi dyddio, cymalau sodro gwael, a diferion sodr diangen. Gwneir rhywfaint o'r gwaith hwn wrth atgyweirio ffonau symudol.

Wrth berfformio ail-waith, rhaid i weithwyr proffesiynol medrus amddiffyn y rhannau cyfagos. Maent yn gwneud hyn trwy gadw straen thermol ar y cynulliad mor isel â phosib. Mae hyn yn helpu i osgoi cyfangiadau o'r bwrdd a allai fod yn beryglus.

Y cam cyntaf wrth ail-weithio yw defnyddio gwn aer poeth i wresogi un ddyfais gosod arwyneb. Mae hyn yn toddi'r holl gymalau sodro rhwng y bwrdd cylched printiedig a'r ddyfais gosod arwyneb. Yr ail gam yw tynnu'r ddyfais gosod arwyneb, a'r trydydd cam yw glanhau'r gyfres padiau ar y dargludydd i gael gwared ar yr hen sodrwr. Mae hen sodrwr yn hawdd ei symud. Y cyfan sydd angen i chi ei wneud yw ei gynhesu i'w bwynt toddi. Defnyddir braid dad-soldering, gwn aer poeth, a haearn sodro at y diben hwn.

I gwblhau'r camau uchod, mae gweithwyr proffesiynol medrus yn defnyddio system alinio gweledigaeth. Mae gan yr offer top-of-the-lein cydraniad uchel ac mae'n hynod gywir. Mae'r system hon yn galluogi'r gydran newydd i gael ei gosod yn union ar yr arae padiau.

Unwaith y bydd popeth wedi'i wneud, caiff y ddyfais gosod arwyneb ei sodro ar y bwrdd cylched. Defnyddir y proffil sodr i gynhesu'r bwrdd cylched ymlaen llaw. Fe'i defnyddir hefyd i gynhesu'r cysylltiadau rhwng y bwrdd cylched printiedig a'r ddyfais.
