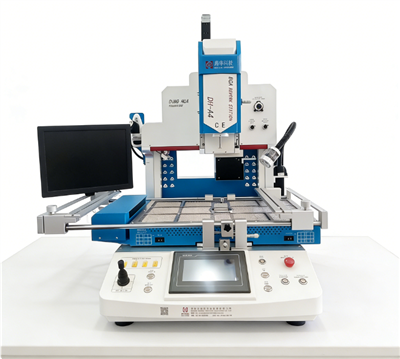

Peiriant trwsio gliniaduron
Mae ein Gorsaf Ailweithio BGA yn gyflwr-o'r-orsaf sodro celf smd sydd wedi'i pheiriannu ar gyfer cywirdeb, ailadroddadwyedd a rhwyddineb defnydd. Mae'n cyfuno golwg optegol, gwresogi aml-barth, a thrin awtomataidd i ddiwallu anghenion dyrys atgyweirio PCB, yn enwedig mewn atgyweirio ffonau symudol ac adfer electroneg cryno.
Disgrifiad
Trosolwg Cynnyrch

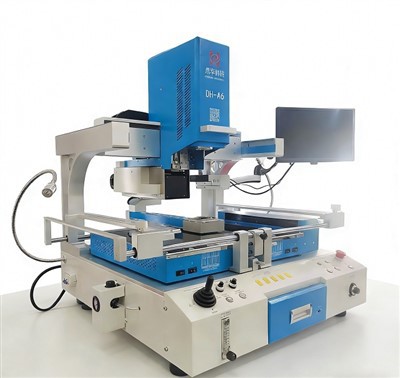

Gorsaf Ailweithio BGA Broffesiynol - Ateb Pennaf ar gyfer Atgyweirio Ffonau Symudol Manwl
Mae'r orsaf ail-weithio BGA ddatblygedig hon yn integreiddio aliniad optegol, datgymalu/weldio awtomatig, a rheoli tymheredd deallus i sicrhau cywirdeb ac effeithlonrwydd sy'n arwain y diwydiant. Wedi'i gynllunio ar gyfer atgyweirio electroneg fodern, mae'n symleiddio'n sylweddol ail-weithio sglodion BGA-o'r cydrannau SMD lleiaf i broseswyr mawr-gan ei wneud yn anhepgorteclyn atgyweirio ffonau symudolar gyfer unrhyw weithdy proffesiynol.
Gyda system weledigaeth CCD diffiniad uchel, lleoli laser, a chywirdeb lleoli ±0.01mm, mae'n dileu camliniad yn llwyr. Mae'r gwresogi parth triphlyg (aer poeth uchaf + isgoch gwaelod) gyda rheolydd thermocouple math dolen K - gaeedig yn sicrhau cywirdeb tymheredd o fewn ±2 gradd . Gyda gweithrediad sgrin gyffwrdd, rhaglenni wedi'u llwytho ymlaen llaw, a'r ddau fodd â llaw/awto, mae hyd yn oed amnewid sglodion cymhleth yn dod yn gyflym ac yn ailadroddadwy.
P'un a ydych chi'n atgyweirio ffonau smart, tabledi, neu PCBAs eraill, mae'r orsaf hon yn cynnig cydnawsedd amlbwrpas (PCB hyd at 550 × 530mm, sglodion o 2x2mm i 80x80mm) ac mae'n cynnwys nodweddion ymarferol fel amddiffyniad rhwyll gwifren dirwy, porthladdoedd tymheredd allanol, allforio data USB, a diogelu diogelwch ardystiedig CE-.
Delfrydol ar gyferatgyweirio ffôn symudolarbenigwyr a gweithgynhyrchwyr electroneg, mae'n hybu cynhyrchiant, yn lleihau gwallau dynol, ac yn sicrhau canlyniadau dibynadwy, proffesiynol bob tro.
Nodweddion Allweddol
System Alinio 1.Optical
Camera CCD y gellir ei addasu â diffiniad uchel gyda chwyddo 10x–100x, hollti lliw deuol, ffocws awtomatig, ac addasu disgleirdeb. Yn caniatáu arsylwad llawn-i atal "onglau marw" ac yn sicrhau lleoliad sglodion perffaith.
Gweithrediad 2.Fully Awtomataidd
Yn datgymalu, sodro, ac yn cofio sglodion yn awtomatig. PLC-wedi'i reoli â gyriant modur step a rheilen sleidiau llinellol ar gyfer symudiad X/Y/Z manwl gywir. Rhyddhau technegwyr rhag ailadrodd â llaw.
Llif Awyr 3.Adjustable
Gellir addasu llif aer ysgafn yn ôl maint y gydran, gan atal rhannau bach rhag cael eu chwythu i ffwrdd wrth ail-weithio.
4. Lleoli Laser & V -Groove PCB Holder
Mae laser yn nodi lleoliad y bwrdd yn gyflym; mae gosodiad rhigol V-cyffredinol yn dal PCBs o 10×10mm hyd at 550×530mm, gyda dirwy ±15mm-tiwnio i gyfeiriadau X/Y.
Parthau Gwresogi 5.Triple gyda Rheolaeth Annibynnol
Gwresogydd uchaf: aer poeth 1200W.
Gwresogyddion gwaelod: Parth 2 - 1200W, Parth 3 - 4200W isgoch.
Mae pob parth yn cael ei reoli'n annibynnol trwy-diwnio PID yn awtomatig a K-teipiwch thermocwl ar gau-system ddolen.
6.Safety & Protection
Mae rhwyll ddur cain ar preheater yn atal rhannau bach rhag cwympo i mewn; stop brys a phŵer ceir-diffodd; CE ardystiedig.
7.Defnyddiwr-Rhyngwyneb Sgrin Gyffwrdd Cyfeillgar
Wedi'i adeiladu-mewn PC diwydiannol sy'n rhedeg Windows, mae'n cefnogi arddangosiad amser real aml-gromlin, storio rhaglenni, dadansoddi cromlin, a diogelu cyfrinair. Nid oes angen hyfforddiant arbenigol.
Dulliau Gweithredu 8.Dual
Dulliau llaw ac awtomatig ar gyfer dadfygio hyblyg neu brosesu swp.
Porthladdoedd Tymheredd 9.External & USB Allforio
1-5 porthladd synhwyrydd allanol dewisol ar gyfer gwirio proffil cywir; Rhyngwyneb USB ar gyfer diweddariadau meddalwedd a throsglwyddo data i PC.
Paramedrau Cynhyrchion
| Model | Gorsaf Ailweithio BGA Aliniad Optegol Awtomatig |
| Cyfanswm Pŵer | 6800W |
| Cyflenwad Pŵer | AC220V ±10%, 50/60Hz |
| Maint PCB | Uchafswm 550 × 530 mm, Isafswm 10 × 10 mm |
| Cydnawsedd Sglodion | 2x2mm ~ 80x80mm BGA/CSP/QFN |
| Cywirdeb Lleoliad | ±0.01mm |
| Cywirdeb Rheoli Tymheredd | ±2 gradd |
| Lleiafswm Cae Sglodion | 0.15 mm |
| Chwyddiad Camera | 10x - 100x |
| System Reoli | Sgrin Gyffwrdd PC + HD Diwydiannol wedi'i Ymgorffori |
| Dull Gwresogi | Aer Poeth Uchaf + Isgoch Is-goch + Cynhesu o'r Gwaelod |
| Dimensiynau (LxWxH) | 1022mm × 670mm × 850mm |
| Pwysau Net | Tua. 97kg |
Manylion Dylunio Uwch
Pen gwresogi a lleoli integredig gyda throsglwyddiad sgriw plwm.
+ 8-rheolwr socian segment 8-segment gwresogi/oeri.
Wedi'i adeiladu-mewn pwmp gwactod gyda ffroenell sugno cylchdroadwy 60 gradd (nid oes angen cyflenwad aer allanol).
Rhybudd sain 5–10 eiliad cyn cwblhau'r cylch; gefnogwr oeri dewisol i atal PCB warping.
Nozzles aloi ar gael mewn meintiau lluosog, cylchdro 360 gradd ac yn hawdd i'w disodli.
Mae pyrth tymheredd allanol yn caniatáu-profi amser real a graddnodi.
Pam Dewis Ein Gorsaf Ailweithio?
Nid dim ond agorsaf sodro smd-mae'n ddatrysiad ailweithio manwl gyflawn. Mae'n cynyddu cyfraddau llwyddiant -pasio cyntaf, yn lleihau difrod i'r bwrdd, ac yn cyflymu llifoedd gwaith atgyweirio, gan ei wneud yn ddelfrydolteclyn atgyweirio ffonau symudolar gyfer canolfannau gwasanaeth, gweithgynhyrchwyr, a labordai Ymchwil a Datblygu. Gydag adeiladu cadarn, rheolaethau manwl gywir, a swyddogaethau awtomataidd, mae'n troi ail-weithio BGA cymhleth yn broses syml y gellir ei hailadrodd.
