Gorsaf Ailweithio BGA Aer Poeth

Gorsaf Ailweithio BGA Aer Poeth

1.Cymhwyso Gorsaf Ailweithio BGA Aer Poeth

Motherboard cyfrifiadur, ffôn smart, gliniadur, bwrdd rhesymeg MacBook, camera digidol, cyflyrydd aer, teledu ac eraill

cyfarpar electronig o'r diwydiant meddygol, y diwydiant cyfathrebu, y diwydiant ceir, ac ati.

Yn addas ar gyfer gwahanol fathau o sglodion: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, sglodion LED.

Nodweddion 2.Product o Orsaf Ailweithio BGA Aer Poeth

• System aliniad optegol fanwl gywir
• Mae camera CCD yn chwyddo hyd at 200x, gyda swyddogaeth addasu disgleirdeb golau o'r brig/i lawr, mae cywirdeb mowntio o fewn 0.01 mm.
• Awtomatig desoldering, Mowntio a Sodro, codi awtomatig sglodion pan desoldering wedi'i gwblhau.
• Yn dod â 5 ffroenell o faint gwahanol: 31 * 31mm uchaf, 38 * 38mm, 41 * 41mm. Gwaelod 34 * 34mm, 55 * 55mm
• Fan Llif Traws Pwer Uchel, Yn Oeri'r Pcb Yn Gyflym Iawn, Yn Ei Atal Rhag Anffurfio.

3.Manyleb o Poeth Aer BGA Ailweithio Gorsaf

4.Manylion Gorsaf Ailweithio BGA Aer Poeth

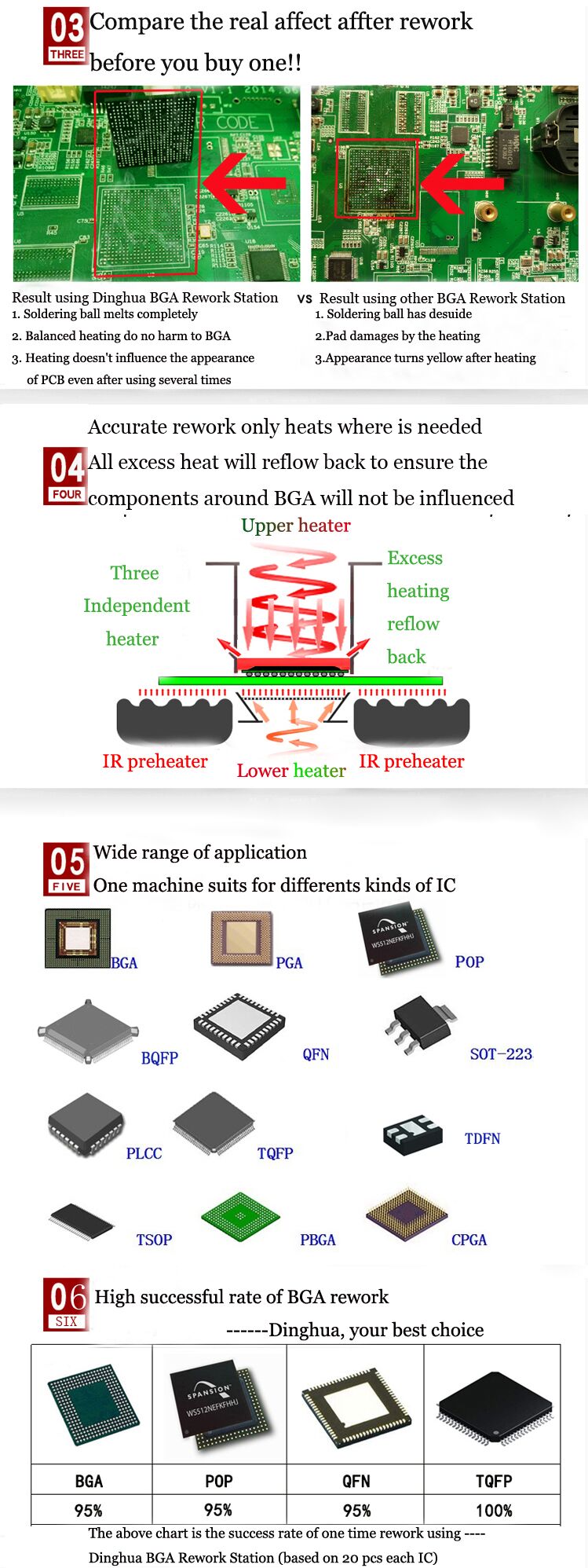

5.Why Dewiswch Ein Gorsaf Ailweithio BGA Aer Poeth?

6.Certificate o Orsaf Ailweithio BGA Aer Poeth

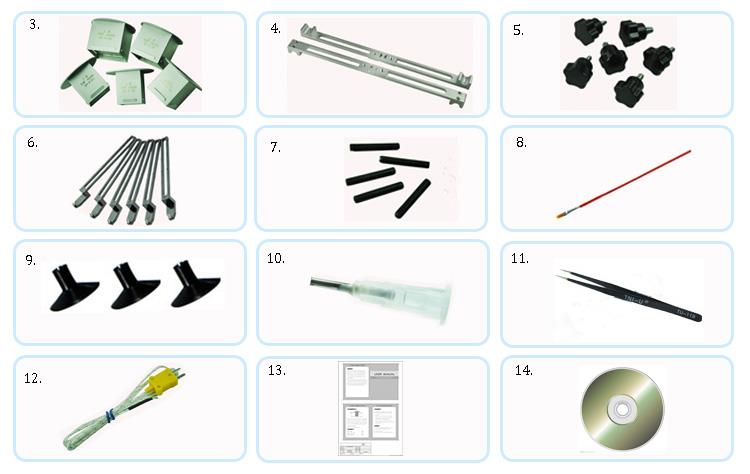

7.Packing & Cludo Gorsaf Ailweithio BGA Aer Poeth

8. Gwybodaeth Gysylltiedig

Beth yw Manteision Pecynnau UDRh?

Mae Surface Mount Technology (SMT) yn cyfeirio at y broses o osod cydrannau miniaturized neu dalen-strwythuredig sy'n addas ar gyfer cydosod arwyneb ar fwrdd cylched printiedig (PCB) yn unol â gofynion cylched. Yna caiff y cydrannau hyn eu cydosod trwy brosesau sodro fel sodro reflow neu sodro tonnau i ffurfio gwasanaethau electronig swyddogaethol.

Mae'r prif wahaniaeth rhwng yr UDRh a Thechnoleg Trwy-Twll (THT) yn gorwedd yn y dull mowntio. Ar PCB THT traddodiadol, mae cydrannau a chymalau solder wedi'u lleoli ar ochrau gyferbyn y bwrdd. Mewn cyferbyniad, ar PCB UDRh, mae cymalau solder a chydrannau ar yr un ochr. O ganlyniad, dim ond i gysylltu haenau cylched y defnyddir tyllau trwodd ar fwrdd UDRh, gan arwain at lawer llai o dyllau a llai o dyllau. Mae hyn yn caniatáu dwysedd cydosod llawer uwch ar y PCB.

Mae cydrannau UDRh yn wahanol i gydrannau THT yn bennaf yn eu pecynnu. Mae pecynnau UDRh wedi'u cynllunio i ddioddef tymheredd uchel yn ystod sodro, gan ei gwneud yn ofynnol i gydrannau a swbstradau gael cyfernod ehangu thermol cydnaws. Mae'r ffactorau hyn yn hollbwysig wrth ddylunio cynnyrch.

Nodweddion Allweddol Technoleg Proses UDRh

Mae'r UDRh yn sylfaenol wahanol i THT o ran dulliau cydosod: mae'r UDRh yn golygu "glynu" cydrannau ar y bwrdd, tra bod THT yn golygu "plygio" cydrannau trwy dyllau. Mae gwahaniaethau hefyd yn amlwg yn y swbstrad, y ffurf gydran, morffoleg y cymalau sodr, a'r dulliau proses cydosod.

Manteision Dewis y Pecyn UDRh Cywir

1. Defnydd Effeithlon o Gofod PCB: Mae UDRh yn arbed ardal PCB sylweddol, gan ganiatáu ar gyfer dyluniadau dwysedd uwch.
2. Gwell Perfformiad Trydanol: Mae'r llwybrau trydanol byrrach yn gwella perfformiad.
3. Diogelu'r Amgylchedd: Mae'r pecynnu yn amddiffyn cydrannau rhag ffactorau allanol megis lleithder.
4. Cysylltedd Dibynadwy: SMT yn sicrhau cysylltiadau cyfathrebu cryf a sefydlog.
5. Gwell Gwasgariad Gwres: Yn hwyluso gwell rheolaeth gwres, profi, a throsglwyddo signal.

Pwysigrwydd Dylunio UDRh a Dewis Cydran

Mae dewis a dylunio cydrannau UDRh yn chwarae rhan hanfodol yn nyluniad cyffredinol y cynnyrch. Yn ystod pensaernïaeth y system a'r camau dylunio cylched manwl, mae dylunwyr yn pennu'r perfformiad trydanol a'r swyddogaethau sy'n ofynnol gan y cydrannau. Yng nghyfnod dylunio'r UDRh, dylai penderfyniadau am ffurf a strwythur y pecyn alinio â galluoedd offer a phrosesau, yn ogystal â gofynion dylunio cyffredinol.

Rôl Ddeuol Uniadau Solder Mount Arwyneb

Mae cymalau sodro mowntio arwyneb yn gwasanaethu fel cysylltiadau mecanyddol a thrydanol. Mae'r dewis priodol o gymalau sodr yn effeithio'n uniongyrchol ar ddwysedd dylunio PCB, y gallu i weithgynhyrchu, y gallu i brofi a dibynadwyedd.
