Desoldering Bga

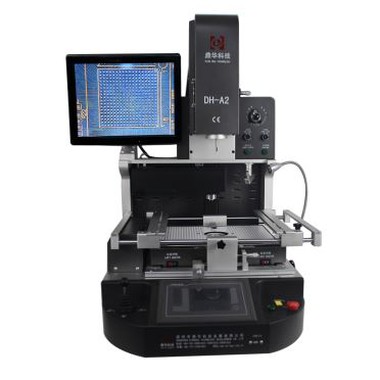

Mae gorsaf ail-weithio BGA DH A2E aliniad optegol cwbl awtomatig DH Dinghua yn cynnwys aliniad optegol ar gyfer gosod sglodion manwl gywir, gan osgoi camlinio a gwrthbwyso yn llwyr.
Disgrifiad
Nodweddion Cynnyrch
Aliniad 1.Optical- Lleoliad sglodion manwl gywir, dim camlinio / gwrthbwyso.
Automation 2.Full- Mae dadosod awtomataidd, sodro ac adfer sglodion, yn lleihau llafur llaw.
Llif Awyr Ysgafn 3.Adjustable- Cyflymder wedi'i diwnio i faint sglodion; yn atal-dadleoli cydran bach, yn rhoi hwb i effeithlonrwydd ailweithio.
Lleoli 4.Laser– Lleoliad mamfwrdd un cam cywir.
Parth Preheating 5.Efficient- Tiwb gwresogi luminous ar gyfer gwresogi cyflym, sefydlog; gorchudd gwydr sy'n gwrthsefyll gwres (-arbed ynni, eco-dyluniad lluniaidd, cyfeillgar).
6. External Tymheredd Probe–-monitro amser real ar gyfer rheolaeth fanwl gywir a dibynadwy.
7.Sgrin Gyffwrdd Gyfeillgar i Ddefnyddiwr- Rhaglenni wedi'u llwytho ymlaen llaw, nid oes angen hyfforddiant arbenigol ar gyfer gweithrediad hawdd.
Dulliau Gweithredu 8.Dual- Dulliau llaw / ceir ar gyfer dadfygio hyblyg ac ail-weithio swp.
Cysylltedd 9.USB- Yn cefnogi diweddariadau meddalwedd a mewnforio / storio data ar gyfer dadansoddi PC.
Paramedrau cynnyrch
|
Cyfanswm Pŵer |
5700W |
|
Gwresogydd uchaf |
1200W |
|
Gwresogydd gwaelod |
Yr ail barth tymheredd yw 1200W, a'r trydydd parth tymheredd yw 3200W (mae'r ardal wresogi wedi'i chynyddu i ddarparu ar gyfer gwahanol fyrddau PCB). |
|
grym |
AC220V±10％50/60Hz |
|
Dimensiynau |
L600×W700×H850 mm |
|
Lleoli |
Slot siâp V-, braced PCB y gellir ei addasu i'r cyfeiriad X ac wedi'i gyfarparu â chlamp cyffredinol. |
|
Rheoli tymheredd |
K-teipiwch thermocwl (synhwyrydd K), ,rheolaeth dolen caeedig |
|
Cywirdeb tymheredd |
±1 gradd |
|
Swydd cywirdeb |
0.01mm |
|
maint PCB |
Uchafswm 450×500 mm Isafswm10×10mm |
|
sglodion BGA |
2X2-80X80mm |
|
Isafswmsglodionbylchiad |
0.1mm |
|
Synhwyrydd Tymheredd Allanol |
Un, y gellir ei ehangu (dewisol) |
|
Pwysau net |
70kg |
|
Cais |
gorsaf ailweithio bga ar gyfer symudol, gorsaf ailweithio smd isgoch, gorsaf desoldering isgoch |
Disgrifiad Cynnyrch
Rheoli 1.Smart a Dadansoddi Cromlin:Mae'r orsaf ailweithio bga hon ar gyfer cyfrifiadur diwydiannol symudol wedi'i fewnosod + sgrin gyffwrdd HD rheolaeth HMI + PLC; dangos amser real, dadansoddi a chywiro cromliniau tymheredd.
2.Precision Rheoli Tymheredd (±1 gradd):Cywirdeb uchel K-math thermocouple ar gau-rheoli dolen + iawndal tymheredd ceir; rhyngwyneb mesur tymheredd allanol ar gyfer graddnodi.
System Lleoli 3.Accurate:Rheoli symudiad stepper + aliniad gweledigaeth fanwl uchel; rhigolau siâp V + sleidiau llinol ar gyfer addasiad mân 3 echel, yn ffitio PCBs o bob maint / gosodiad.
Gêm Amddiffyn 4.PCB:Mae gosodiad cyffredinol symudol hyblyg yn atal difrod cydrannau ymyl ac anffurfiad PCB, sy'n addas ar gyfer ail-weithio pecyn BGA.
5. Amlbwrpas Aloi Nozzles:Aml-ffroenellau manyleb gyda chylchdroi rhydd 360 gradd; hawdd i'w gosod a'u disodli.
6. 3 Parthau Gwresogi Annibynnol:Rheolaeth tymheredd aml-grŵp, aml-segment ar yr un pryd; Gosod tymheredd, amser, llethr, oeri a gwactod yn seiliedig ar AEM.
7.8-Rheoli Tymheredd Segment a Storio Cromlin:Storio cromlin tymheredd enfawr ar gyfer adalw cyflym; algorithm PID annibynnol ar gyfer gwresogi unffurf a rheolaeth tymheredd cywir.
8.Rapid Oeri a Rheoli Proses Auto;Mae ffan llif traws-bŵer uchel yn atal dadffurfiad PCB; prosesau mowntio, sodro a dadsoldering cwbl awtomataidd.
9.Gweithrediad ffon reoli cyfleus:Yn rheoli symudiad fertigol pen a chwyddo delwedd-yn gyflym ac yn hawdd ei ddefnyddio.
Larwm 10.Llais ac Oeri Auto:Rhybudd llais 5-10au cyn cwblhau'r broses; system oeri ceir yn stopio ar dymheredd yr ystafell i ymestyn oes y peiriant.
Swyddogaethau 11.Awtomatig:Casglu/bwydo deunydd ceir a thynnu/ymestyn camera yn ôl er mwyn effeithlonrwydd.
12.CE-Diogelwch Ardystiedig:Switsh stop brys + pŵer auto-diogelwch i ffwrdd ar gyfer digwyddiadau annisgwyl.
Manylion Lluniau

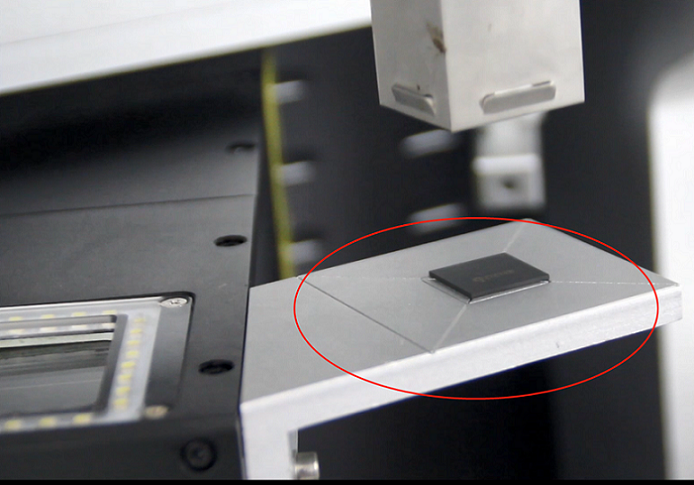

Mae lleoliad awtomataidd deallus, dadosod, a sodro yn dileu gwallau a achosir gan weithredu â llaw. (gorsaf ailweithio smd isgoch)
Tiwb tonnau isgoch ffibr carbon, Mae'n cynhesu'n gyflym, yn perfformio'n dda, mae ganddo fywyd gwasanaeth hir, mae'n bleserus yn esthetig ac yn effeithlon o ran ynni, ac mae'n iach ac yn gyfeillgar i'r amgylchedd.

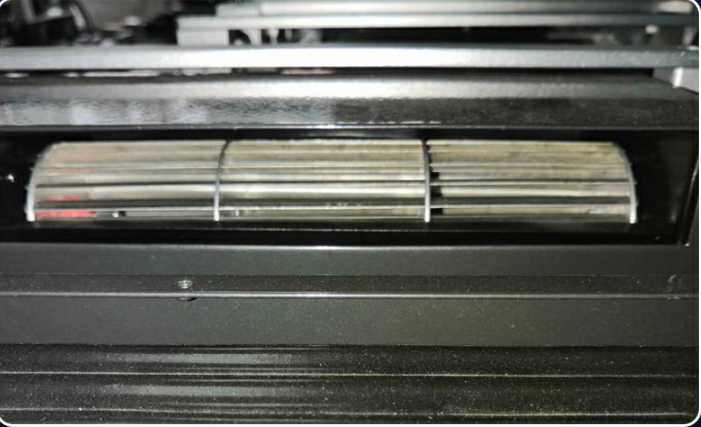

Ar ôl i'r gwresogi gael ei gwblhau, mae'r system oeri awtomatig gyfredol uchel yn cael ei defnyddio i atal dadffurfiad PCB.

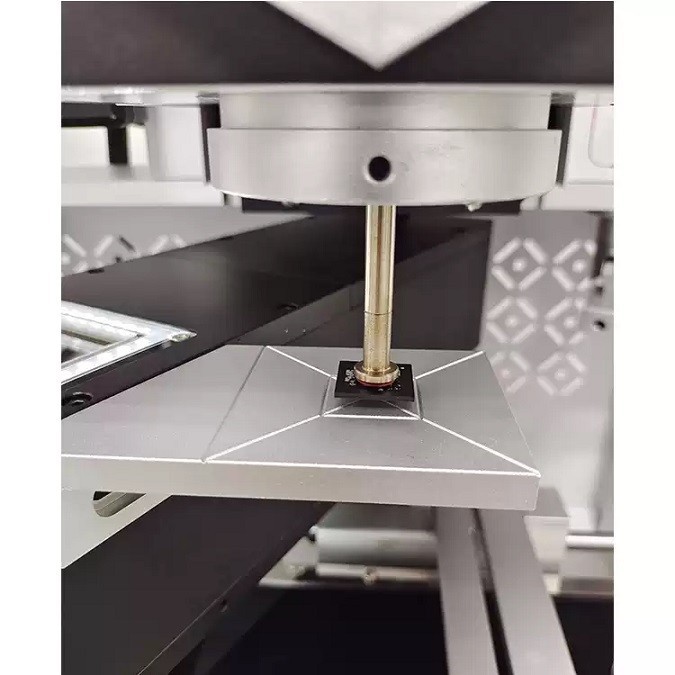

Mae hyn yn isgoch desoldering orsaf wedi'i gyfarparu â braced cyffredinol, gall ddal PCBs o unrhyw siâp yn hawdd.

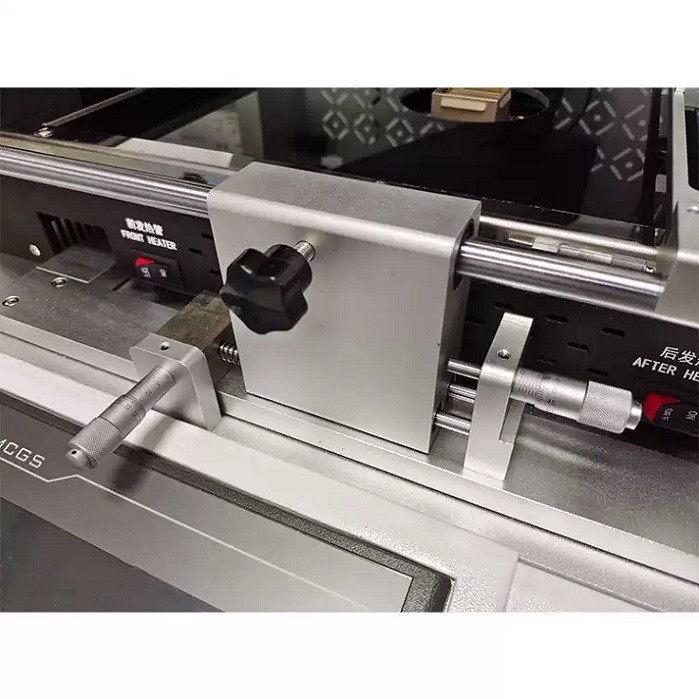

Addasiad manwl gywirdeb micromedr, aliniad cywir i 0.01mm, mowntio naturiol a manwl gywir.
Gyda rhyngwynebau Tsieineaidd a Saesneg, mae'n hawdd ei ddefnyddio.
Mae'r weithdrefn weithredu wedi'i rhagosod, dewiswch yr opsiwn i gwblhau'r gwaith atgyweirio gydag un clic.
Cynhyrchu cromliniau tymheredd yn awtomatig a'u monitro mewn amser real.
Mae dadansoddi data deallus, gyda phob cylch PID yn para 32ms yn unig, yn cipio a dadansoddi data tymheredd ar amledd uchel iawn ac yn gwneud cywiriadau amserol i sicrhau rheolaeth tymheredd manwl gywir ac ailweithio llwyddiannus ar y cynnig cyntaf.
