Gorsaf Ailweithio Camera CCD BGA

Gorsaf Ailweithio Camera CCD BGA

1.Application of CCD Camera Gorsaf Ailweithio BGA

Motherboard cyfrifiadur, ffôn smart, gliniadur, bwrdd rhesymeg MacBook, camera digidol, cyflyrydd aer, teledu ac eraill

cyfarpar electronig o'r diwydiant meddygol, y diwydiant cyfathrebu, y diwydiant ceir, ac ati.

Yn addas ar gyfer gwahanol fathau o sglodion: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, sglodion LED.

2.Product Nodweddion Gorsaf Ailweithio Camera CCD BGA

•Yr unig orsaf ailweithio UDRh yn ei amrediad prisiau i gynnwys gweledigaeth manylder uwch (HD) ar yr un lefel â gweledigaeth y diwydiant.

systemau ailweithio mwyaf datblygedig, mae'r RW1210 yn darparu delwedd arosodedig grisial-glir o'r gwifrau cydrannol

a'r padiau sodro PCB, hyd yn oed ar chwyddo 230X.

Mae hyn diolch i gyfuniad o'i gamera CCD 1.3 miliwn picsel, gweledigaeth hollt a disgleirdeb uchel, yn annibynnol

goleuadau rheoledig ar gyfer y gydran a'r PCB. Waeth beth fo traw neu faint y gydran, eich technoleg ail-weithio

ni fydd ician yn cael unrhyw drafferth gweld pan fyddant wedi cyflawni aliniad perffaith ar arddangosfa 15" y system.

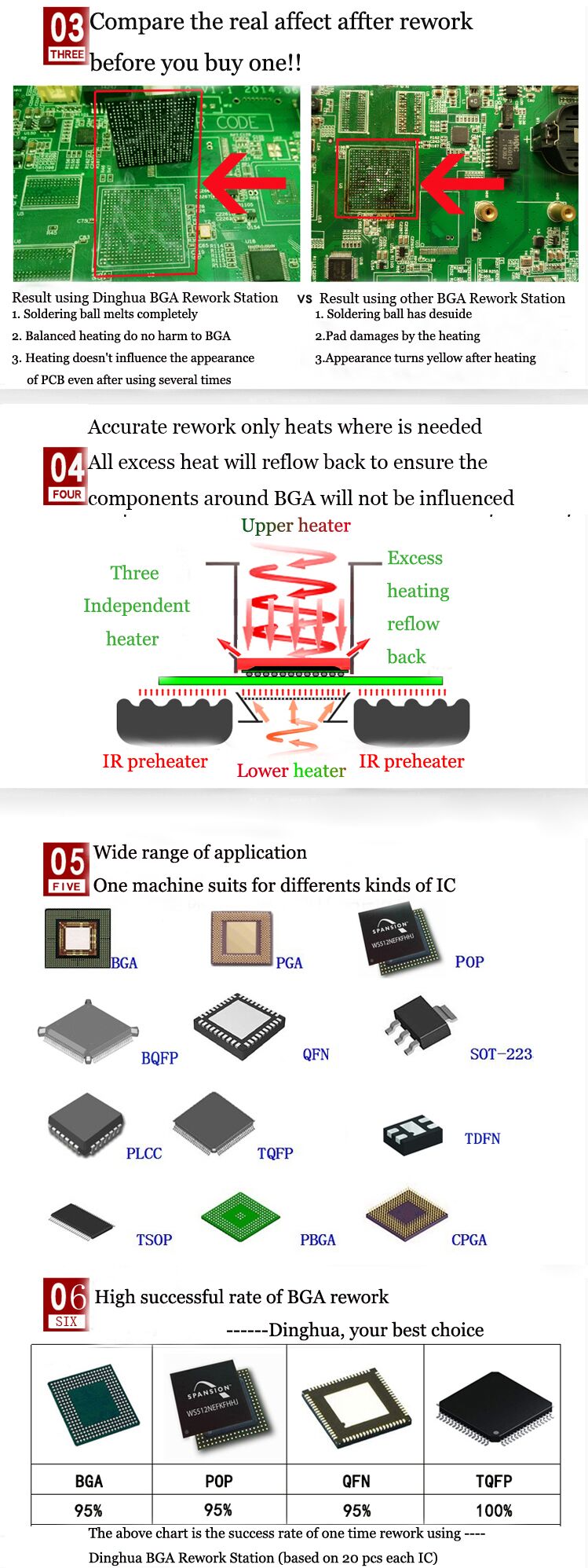

• Mae gan yr orsaf ail-weithio DH-A2E ddau wresogydd aer poeth, un top ac un gwaelod, ar gyfer dadsoldering y gellir ei reoli'n llawn a

ailwerthu sy'n darparu canlyniadau solet heb symud hyd yn oed y cydrannau lleiaf. Ar gyfer cynhesu, mae'r gwaelod yn boeth

Mae gwresogydd aer wedi'i amgylchynu gan dangynhesydd 2700W "Rapid IR". Mae'r cyn-wresogydd IR 350 mm x 250 mm (13.75" x 10") yn ysgafn

yn codi tymheredd y PC neu swbstrad LED i atal warpage a lleihau straen ar y

cydrannau ac uniadau sodr ger y safle ail-weithio. Mae'r gwresogyddion isgoch wedi'u hamgáu'n llawn mewn cysgod gwydr

adran sy'n gwasgaru gwres yn gyflym ac yn atal malurion rhag syrthio i'r elfennau, gan sicrhau diogelwch gweithredwr,

llai o waith cynnal a chadw, ac yn hawdd

glanhau.

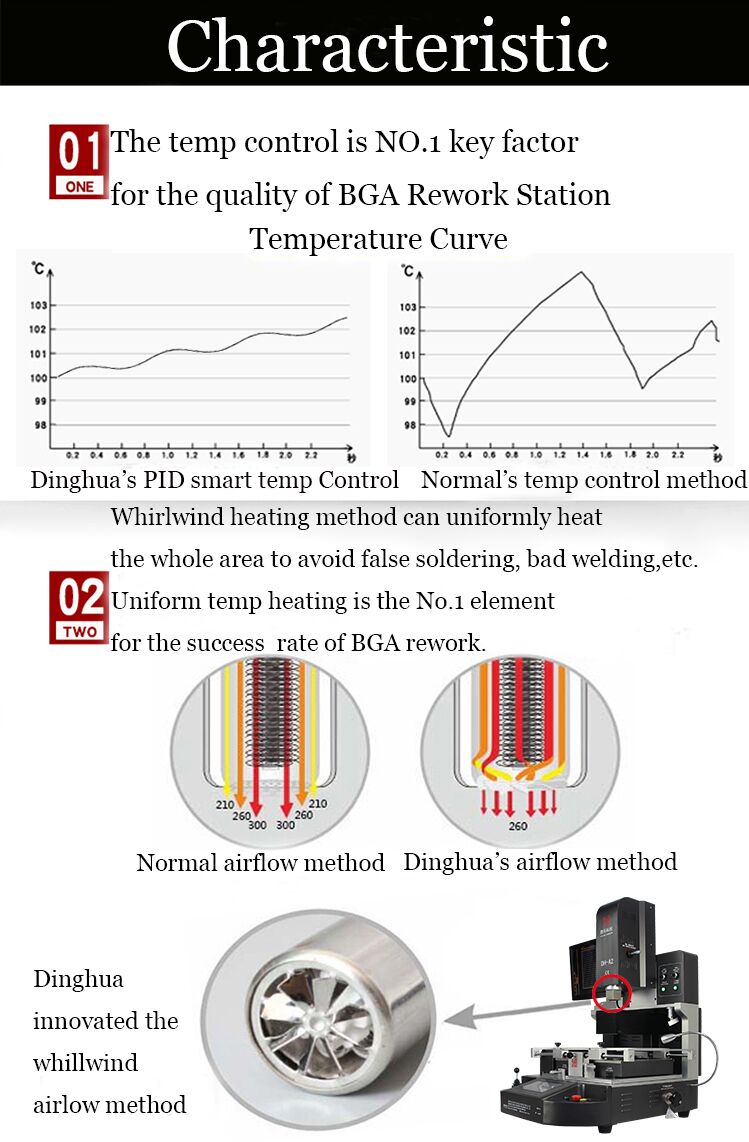

•Gellir sicrhau rheolaeth tymheredd manwl gywir gyda 3 man gwresogi annibynnol. Gall y peiriant osod ac arbed 1 miliwn

o broffil tymheredd.

• Adeiladu i mewn gwactod yn mowntin pennaeth codi sglodion BGA yn awtomatig ar ôl desoldering gwblhau.

3.Specification of CCD Camera Gorsaf Ailweithio BGA

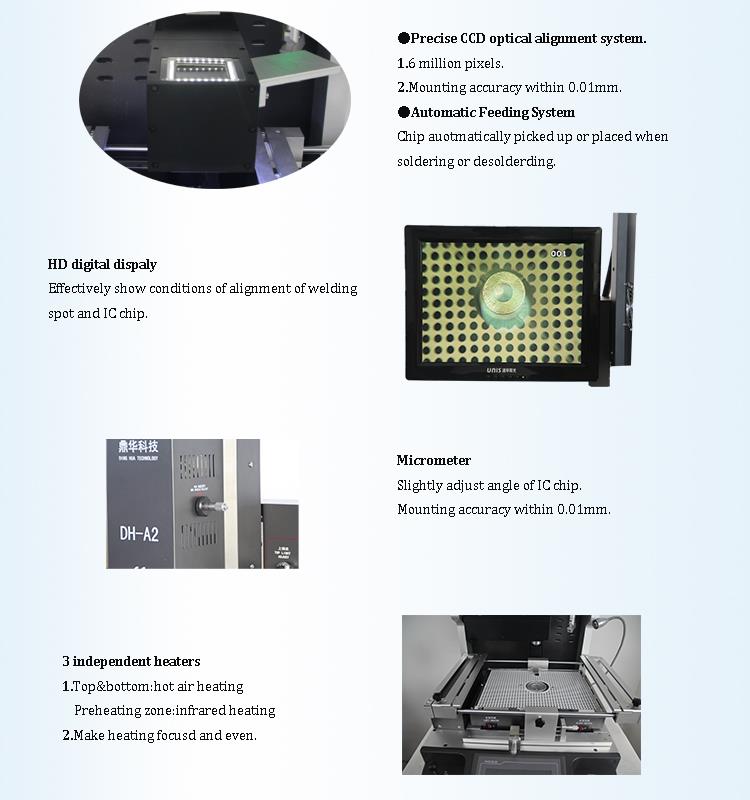

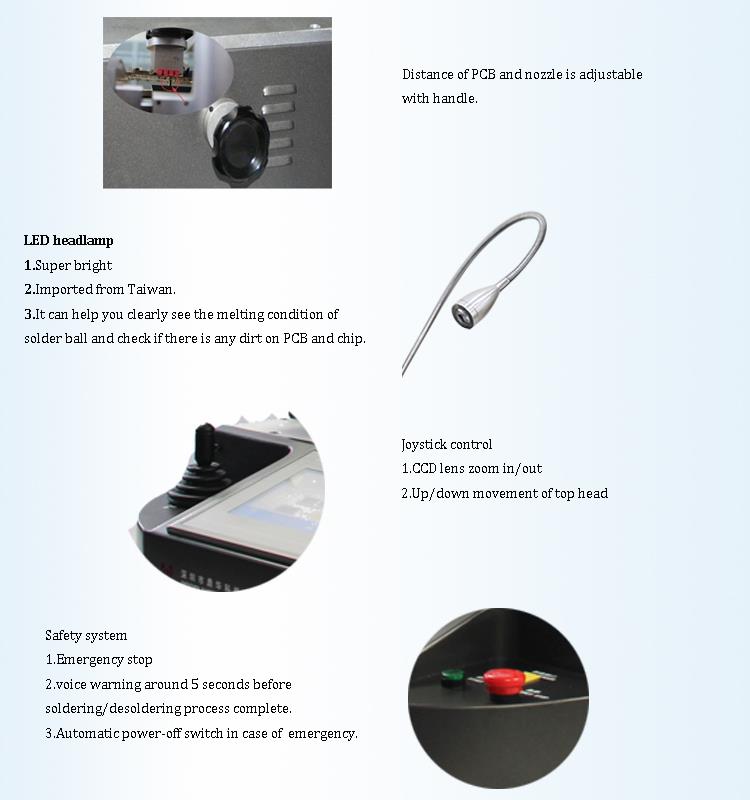

4.Details of CCD Camera Gorsaf Ailweithio BGA

5.Why Dewiswch Ein CCD Camera BGA Gorsaf Ailweithio?

6.Certificate of CCD Camera BGA Rework Station

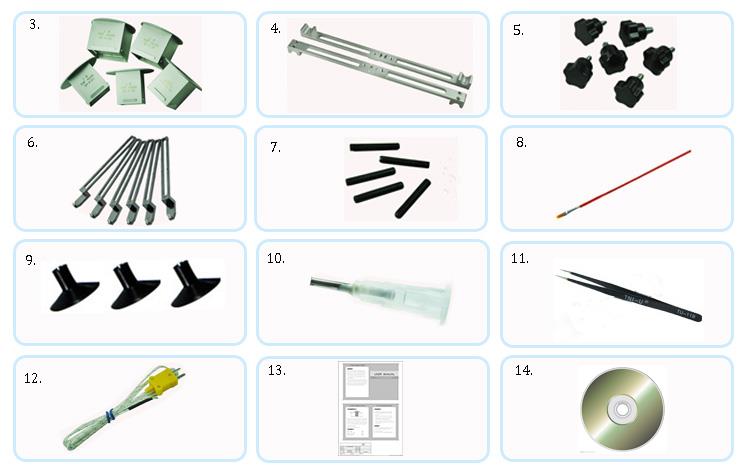

7.Packing & Cludo o CCD Camera Gorsaf Ailweithio BGA

8.FAQ

Beth yw defnydd a sgiliau gorsaf ailweithio BGA?

Desoldering.

Paratoi ar gyfer ail-weithio: Darganfyddwch y ffroenell i'w ddefnyddio ar gyfer trwsio'r sglodion BGA. Mae tymheredd y gwaith atgyweirio yn

yn cael ei bennu yn ôl y sodrydd plwm a di-blwm a ddefnyddir gan y cwsmer, oherwydd pwynt toddi y sodrydd plwm

pêl yn gyffredinol 183 gradd C, ac mae pwynt toddi y bêl sodr di-blwm yn gyffredinol tua 217 gradd C.Fix y bwrdd PCB ar y

Llwyfan ailweithio BGA, ac mae'r dot coch laser wedi'i leoli yng nghanol y sglodyn BGA. Ysgwydwch y pen lleoliad i benderfynu

uchder y lleoliad.

2. Gosodwch y tymheredd desoldering a'i storio ar gyfer ail-weithio yn ddiweddarach, gallwch ei alw'n uniongyrchol. Yn gyffredinol, mae tymheredd dad-werthu -

gellir gosod ering a sodro i'r un grŵp.

3. Newid i'r modd tynnu ar y rhyngwyneb sgrîn gyffwrdd, cliciwch ar y botwm atgyweirio, bydd y pen gwresogi yn gwresogi'n awtomatig

i lawr y sglodion BGA.

4. Pum eiliad cyn i'r tymheredd ddod i ben, bydd y peiriant yn rhoi larwm ac yn anfon gostyngiad o sain. Ar ôl y tymheredd

mae'r gromlin drosodd, bydd y ffroenell yn codi'r sglodion BGA yn awtomatig, ac yna bydd y pen yn sugno'r BGA hyd at y sefyllfa gychwynnol.

Gall y gweithredwr gysylltu sglodion BGA â'r blwch deunydd. Mae'r desoldering wedi'i gwblhau.

Sodro lleoliad.

Ar ôl i'r tun gael ei gwblhau ar y pad, defnyddiwch sglodyn BGA newydd neu sglodyn BGA sydd wedi'i fewnblannu. Sicrhewch y bwrdd PCB.

Rhowch y BGA i'w sodro'n fras yn lleoliad y pad.

2. Newid i'r modd lleoli, cliciwch ar y botwm cychwyn, bydd y pen lleoliad yn symud i lawr, ac mae'r ffroenell yn dewis yn awtomatig

i fyny'r sglodyn BGA i'r safle cychwynnol.

3. Agorwch y lens aliniad optegol, addaswch y micromedr, yr echel X-echel Y i addasu blaen a chefn y bwrdd PCB, a'r

R ongl i addasu ongl y BGA. Gellir arddangos y peli sodro ar y BGA (glas) a'r cymalau sodro ar y padiau (melyn) -

ed mewn gwahanol liwiau ar yr arddangosfa. Ar ôl addasu i'r bêl sodr a'r cymalau sodr yn gyfan gwbl, cliciwch ar y "Aliniad Cwblhau"

botwm ar y sgrin gyffwrdd. Bydd y pen lleoliad yn gollwng yn awtomatig, rhowch y BGA ar y pad, diffoddwch y gwactod yn awtomatig,

yna bydd y geg yn codi 2 ~ 3mm yn awtomatig, yna gwres. Pan fydd y gromlin tymheredd drosodd, bydd y pen gwresogi yn awtomatig

codi i'r sefyllfa gychwynnol. Mae'r

weldio wedi'i gwblhau.
