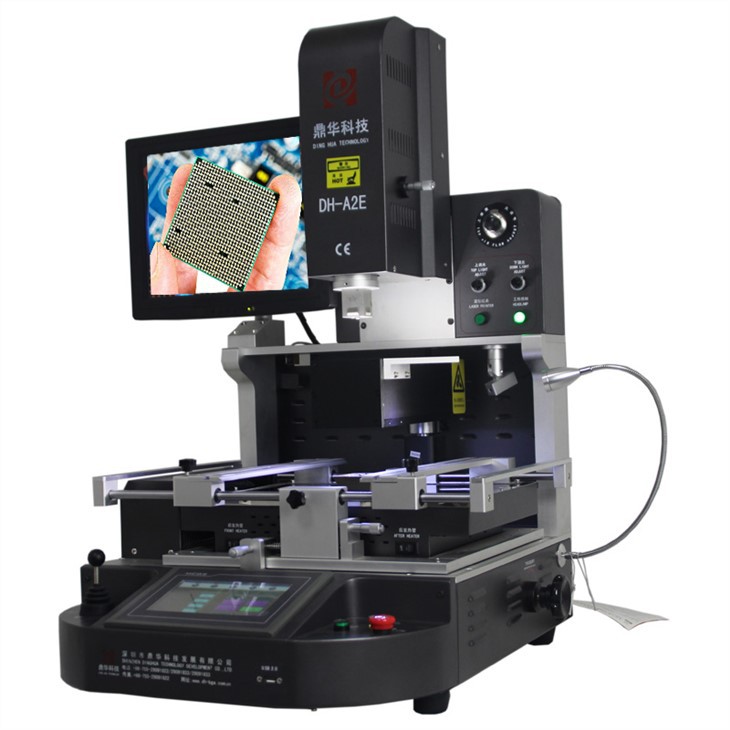

Gorsaf Ailweithio BGA Auto Optegol

Gorsaf Ailweithio BGA Auto Optegol

1.Cymhwyso Gorsaf Ailweithio BGA Auto Optegol

Mamfwrdd cyfrifiadur, ffôn smart, gliniadur, bwrdd rhesymeg MacBook, camera digidol, cyflyrydd aer, teledu ac electronig arall

cyfarpar o ddiwydiant meddygol, diwydiant cyfathrebu, diwydiant ceir, ac ati.

Yn addas ar gyfer gwahanol fathau o sglodion: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, sglodion LED.

Nodweddion 2.Product o Orsaf Ailweithio BGA Auto Optegol

•Cyfradd lwyddiannus uchel o atgyweirio lefel sglodion. Mae'r broses desoldering, mowntio a sodro yn awtomatig.

• Gellir gwarantu aliniad manwl gywir pob uniad sodro gyda chamera CCD aliniad optegol.

•Gellir sicrhau rheolaeth tymheredd manwl gywir gyda 3 man gwresogi annibynnol. Gall y peiriant osod ac arbed

1 miliwn o broffil tymheredd.

• Adeiladu i mewn gwactod yn mowntin pennaeth codi sglodion BGA yn awtomatig ar ôl desoldering gwblhau.

3.Specification of Auto Optical BGA Rework Station

4.Details o Orsaf Ailweithio Auto Optegol BGA

1. camera CCD (system aliniad optegol fanwl gywir); 2.HD arddangos digidol; 3. Micromedr (addasu ongl sglodion);

4.3 gwresogyddion annibynnol (aer poeth ac isgoch); 5. lleoli laser; 6. rhyngwyneb sgrin gyffwrdd HD, rheolaeth PLC;

7.Led lamp pen; rheolaeth 8.Joystick .

5.Why Dewiswch Ein Gorsaf Ailweithio BGA Auto Optegol?

6.Certificate of Auto Optical BGA Rework Station

7.Packing & Cludo Gorsaf Ailweithio BGA Auto Optegol

8.FAQ

Sut i brofi'r sglodion?

Prawf sglodion lefel system cychwynnol

Mae'r SoC yn seiliedig ar brosesau submicron dwfn, felly mae profi dyfeisiau Soc newydd yn gofyn am ddull cwbl newydd. Oherwydd bod pob cydran swyddogaethol

wedi ei ofynion profi ei hun, rhaid i'r peiriannydd dylunio wneud cynllun prawf yn gynnar yn y broses ddylunio.

Rhaid gweithredu'r cynllun prawf bloc wrth bloc ar gyfer dyfeisiau SoC: offer ATPG wedi'u ffurfweddu'n gywir ar gyfer profi rhesymeg; amseroedd prawf byr; cyflymder uchel newydd

modelau nam a chof lluosog neu brofion arae bach. Ar gyfer y llinell gynhyrchu, mae'r dull diagnostig nid yn unig yn canfod y nam, ond hefyd yn gwahanu'r

nod diffygiol o'r nod gweithio. Yn ogystal, dylid defnyddio technegau amlblecsio prawf pryd bynnag y bo modd i arbed amser prawf. Ym maes hynod

Mae gan brofion integredig IC, technegau dylunio profadwy ATPG ac IDDQ fecanwaith gwahanu namau pwerus.

Mae paramedrau gwirioneddol eraill y mae angen eu cynllunio ymlaen llaw yn cynnwys nifer y pinnau y mae angen eu sganio a faint o gof ar ben pob pin.

Gellir mewnosod sganiau terfyn ar y SoC, ond nid ydynt yn gyfyngedig i brofion rhyng-gysylltu ar fyrddau neu fodiwlau aml-sglodyn.

Er bod maint y sglodion yn lleihau, gall sglodyn dal i bacio miliynau i 100 miliwn o dransistorau, ac mae nifer y dulliau prawf wedi cynyddu i ddigynsail

lefelau, gan arwain at gylchoedd prawf hirach. Gellir profi'r broblem hon. Cywasgu modd i'w ddatrys, gall y gymhareb gywasgu gyrraedd 20 y cant i 60 y cant. Ar gyfer heddiw ar raddfa fawr

dylunio sglodion, er mwyn osgoi problemau cynhwysedd, mae angen dod o hyd i feddalwedd profi a all redeg ar systemau gweithredu 64-bit.

Yn ogystal, mae meddalwedd prawf yn wynebu problemau profi newydd a achosir gan brosesau is-micron dwfn ac amlder cynyddol. Yn y gorffennol, mae modd prawf ATPG ar gyfer

nid oedd profi namau blocio statig yn berthnasol mwyach. Roedd ychwanegu patrymau swyddogaethol at offer traddodiadol yn ei gwneud hi'n anodd dod o hyd i ddiffygion newydd. Dull gwell yw

dosbarthu grwpiau modd swyddogaethol yn y gorffennol i benderfynu pa ddiffygion na ellir eu canfod, ac yna creu modd ATPG i ddal y mathau hyn o namau coll.

Wrth i gapasiti dylunio gynyddu ac amser prawf fesul transistor leihau, er mwyn dod o hyd i broblemau sy'n gysylltiedig â chyflymder a gwirio amseriad cylched, dull prawf cydamserol

rhaid ei gyflogi. Rhaid i brofion cydamserol ymgorffori modelau nam lluosog, gan gynnwys modelau dros dro, oedi llwybrau, ac IDDQ.

Mae rhai cwmnïau yn y diwydiant yn credu y gallai cyfuno diffygion blocio, swyddogaethol, ac oedi dros dro / llwybr fod y strategaeth brawf fwyaf effeithiol. Am ddwfn

sglodion submicron a gweithrediad amledd uchel, dros dro a phrofi oedi llwybr yn bwysicach fyth.

Er mwyn datrys problem cywirdeb ATE wrth gydamseru'r craidd prawf a lleihau'r gost, mae angen dod o hyd i ddull newydd sy'n symleiddio'r rhyngwyneb o

y ddyfais prawf (prawf oedi dros dro a llwybr angen cloc cywir ar y rhyngwyneb dyfais prawf), Mae'n sicrhau bod y signal yn ddigon cywir yn ystod y prawf.

Gan fod posibilrwydd uchel o weithgynhyrchu diffygion yn y bloc cof SoC, rhaid i'r cof BIST fod â swyddogaeth ddiagnostig. Unwaith y darganfyddir problem,

gellir mapio'r uned cyfeiriad diffygiol i gof segur yr uned cyfeiriad sbâr, a bydd y cyfeiriad nam a ganfuwyd yn cael ei daflu. Osgoi taflu

y sglodion drud cyfan.

Mae profi blociau cof bach wedi'u mewnosod yn dileu'r angen am gatiau ychwanegol neu resymeg reoli. Er enghraifft, gall technegau profi trosi fector drosi

moddau swyddogaethol i gyfres o foddau sganio.

Yn wahanol i'r dull BIST, nid oes angen rhesymeg ychwanegol ar fewnbwn swyddogaethol y bloc cof dargyfeiriol. Gan nad oes angen rhesymeg prawf ychwanegol, SoC

gall peirianwyr datblygu ailddefnyddio patrymau prawf a ffurfiwyd yn y gorffennol.

Mae offer ATPG uwch nid yn unig yn profi macros yn gyfochrog ond hefyd yn pennu a oes gwrthdaro, yn ogystal â nodi pa facros y gellir eu profi ar y cyd a pha rai

ni ellir profi macros ochr yn ochr. Yn ogystal, gellir profi'r macros hyn yn effeithiol hyd yn oed os yw'r cloc macro yr un fath â'r cloc sgan (fel cof cydamserol).

Ar hyn o bryd, nid oes digon o bwyntiau prawf ar y bwrdd dwyochrog trwchus, a rhaid i bob sglodyn cymhleth fod â chylched sgan ffin. Heb

mae sganiau ffin, chwilio am ddiffygion gweithgynhyrchu ar lefel bwrdd yn eithaf anodd ac ni ellir dod o hyd iddynt hyd yn oed. Gyda sgan ffin, mae profi lefel bwrdd yn hynod o hawdd

ac yn annibynnol ar y cylchedwaith rhesymeg o fewn y sglodyn. Gall sgan ffin hefyd ffurfweddu'r modd ATPG i gadwyn sganio'r sglodyn ar unrhyw gam cynhyrchu.
