Peiriant Sodro BGA
Wedi'i uwchraddio o DH-5860, gyda swyddogaeth addasadwy aer poeth uchaf, ond rhwyll ddur ar gyfer amddiffyn ardal treiddio IR, effeithlonrwydd mwy diogel ac uwch ar gyfer gwahanol sglodion/mamfyrddau, megis, bwrdd stwnsh ASIC, Macbook, cyfrifiadur a gêm consol, ac ati. trwsio.
Disgrifiad

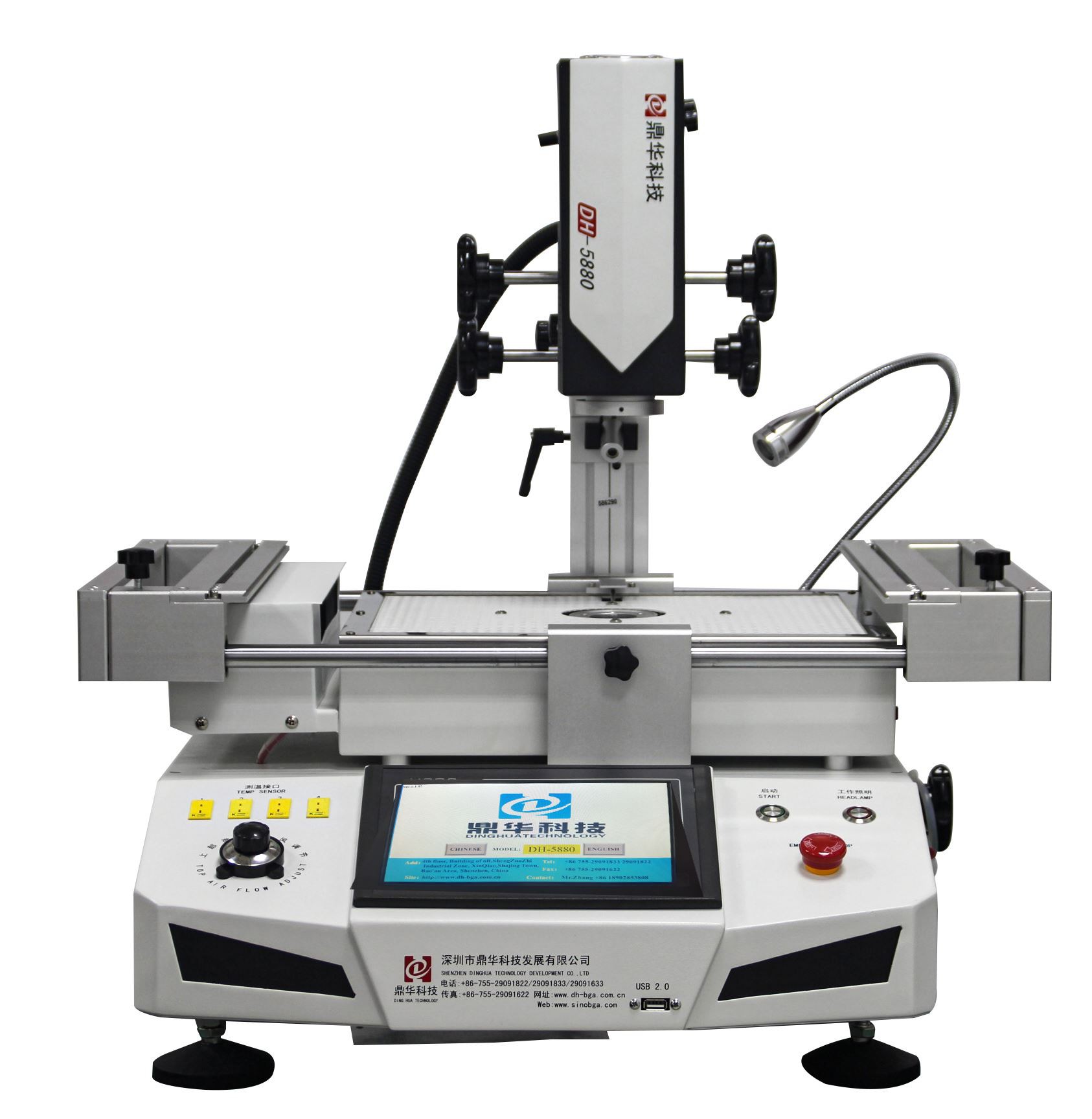

DH-5880 Peiriant sodro BGA gyda PID ar gyfer iawndal tymheredd
Peiriant ail-weithio BGA newydd wedi'i ddylunio gyda rhwyll ddur ar gyfer amddiffyn ardal rhaggynhesu IR, a all atgyweirio bron sglodion, fel,
BGA, QFN, LGA, DMA, POP ac ati o gyfrifiadur, macbook, gliniadur, bwrdd gwaith, bwrdd hasb, consol gêm a mamfyrddau eraill ac ati.
Ⅰ. Paramedr peiriant sodro BGAar gyfer atgyweirio bwrdd hash
| Cyflenwad pŵer | 110~240V plws /- 10 y cant 50/60Hz |
| Pŵer â sgôr | 5400W peiriant sodro BGA |
| Gwresogydd aer poeth uchaf | 1200W peiriant sodro BGA |
| Gwresogydd aer poeth is | 1200W peiriant sodro BGA |
| IR is ardal preheating | 3000W (gydag ardal gynhesu IR helaeth yn addas ar gyfer meintiau PCBa mwy) |
| lleoli PCB | rhigol V, echel X/Y symudol gyda gosodiadau universa |
| Lleoli sglodion | Pwyntio laser yn ei ganolatgyweirio bwrdd stwnsh antminer |
| Sgrîn gyffwrdd | 7 modfedd, cromliniau tymheredd amser real yn cynhyrchu |
Tymheredd proffiliau storag | Hyd at 50,000.00 grwpiaugwasanaeth atgyweirio bwrdd hash |
Contro tymheredd | PID, K-math, dolen gaeedig |
Cywirdeb tymheredd | ±2 gradd |
maint PCB | Uchafswm 500 × 400 mm Isafswm 20 × 20mm |
| Maint sglodion | 2 * 2 ~ 90 * 90mmatgyweirio antminer l3 hashboard |
| Isafswm bylchau rhwng sglodion | 0.15mmtrwsio hashboard |
| Theromocouple | 4 pcs (dewisol|)atgyweirio bwrdd hash asic |
| Dimensiwno beiriant sodro BGA | L500*W600*H700mm |
| Pwysau neto beiriant ailweithio BGA | 41kg |
Ⅱ. Strwythur y peiriant ail-weithio BGA a ddefnyddir ar gyfer amnewid bwrdd hash antminer s9
Cyfarwyddyd swyddogaeth y peiriant BGAs9 atgyweirio bwrdd hash
pen uchaf: gwresogydd aer poeth uchaf y tu mewn, y gellir ei symud i fyny, i lawr, yn ôl, ymlaen, i'r chwith ac i'r dde i sicrhau bod y broses ail-weithio yn fwy cyfleusar gyfer atgyweirio bwrdd hash antminer s9
Cylch dwyn: gymwysadwy uchder
ffroenell uchaf:nozzles amrywiol gyda magnetedd, y gellir eu cylchdroi 360 graddar gyfer antminer l3 a thrwsio bwrdd stwnsh
Golau LED:Golau gweithio 10 W gyda choesyn golau hyblyg y gellir ei blygu ar gyfer safle gwahanoli atgyweirio hashboard
Ffan traws-lif:gwneud PCB a sglodion oeri ar ôl gweithio finshinging neu wrth bwyso botwm brys i lawrfneu beiriant BGA
ffroenell is:nozzles amrywiol gyda magnetedd, y gellir eu cylchdroi 360graddcanyspeiriant reballing ic symudol
Tporthladdoedd hermocouple: Profi tymheredd allanol 4pcs a all helpu technegydd i arsylwi mwy o dymheredd gwirioneddol ar famfwrdd neu sglodiono gonsol gêm, macbook, cyfrifiadur a bwrdd hash asic
Switsh pŵer:cyflenwad trydan peiriant cyfan, sy'n darparu datrysiad mwy diogel pan fydd trydan yn gollwng neu'n fyr, bydd yn cael ei dorri i ffwrdd ar unwaithar gyfer gorsaf ailweithio bga awtomatig
Knob:Addasiad aer poeth uchaf gyda 10 gradd yn cael ei ddefnyddio ar gyfer gwahanol sglodiono gar, cyfrifiadur a ffôn symudol ac ati.
Sgrin gyffwrdd:7 modfedd, rhyngwyneb sensitif ar gyfer rhagosod tymheredd, amser a pharamedrau eraill
Diffodd / YMLAEN:pwyswch i lawro beiriant reballing cpu
Pwynt laser:pwyntio at ganol y sglodyn
Argyfwng:Yn achos unrhyw ymddangosiad, pwyswch y botwm ar unwaithar gyfer peiriant reballing awtomatig
Ⅲ.Cyflwyniad darluniadolo beiriant reballing bga awtomatig
Pwynt laserar gyfer ffôn symudol ic peiriant reballing
Thermocouple (4 pcs porthladd)ar gyfer peiriant bga gliniadur
Cefnogwr traws-lif pweruso bris peiriant reballing ic
Stop bryso beiriant lleoli bga
Pen gwactod ar gyfer sugno sglodiono beiriant reballing laser bga
10W LED gweithio LEDo beiriant reflow bga
motherboard yn rhedeg yn ofalus ac yn gyfartal o beiriant BGA ar gyfer gliniadur
Ⅳ. Fideo gweithioo beiriant sodro bga
peiriant ailweithio, peiriant reballing ic
Ⅴ. Cludo a phacioo beiriant gorsaf ailweithio
Mae yna sawl ffordd y gallwch chi ddewis, megis, Fedex, TNT, DHL, SF; llongau môr, llong awyr a llongau Tir (rheilffordd).
Ac mae'r rheilffordd ar gael i'r wlad honno yn Asia ac Ewrop.am bris peiriant reballing
Blwch pren neu garton nad oes angen ei fygdarthu eto i unrhyw wlad neu ranbarth, mae bariau pren wedi'u gosod neu wedi'u llenwi ag ewyn
y tu mewn, sy'n sicrhau y gellir cludo blychau mewn unrhyw ffordd fel yr uchod.peiriant reballing awtomatig
Ⅵ. Gwasanaeth ôl-werthuo bêl ic peiriant sodro
Yn gyffredinol 1 ~ 3 blynedd ar gyfer gwresogyddion neu serameg IR, 1 flwyddyn ar gyfer peiriant ail-weithio BGA cyfan a gwasanaeth am ddim am oes.
Byddwn yn parhau i ddarparu rhannau gydag ychydig o gost ar ôl cyfnod gwarant.
Mae'r ffordd ar gyfer gwasanaeth ar-lein fel, Wechat, WhatsApp, Facebook a Tiktok, ac ati. Yn sicr, os oes angen, gallwn neilltuo
peiriannydd i'ch safle ar gyfer arwain.o beiriant bga ar gyfer mamfwrdd
Ⅶ.Gwybodaeth berthnasol am sglodion a bwrdd cylched printiedig
Mae technolegau sy'n dod i'r amlwg wedi gyrru dimensiynau pecynnau a chynulliad bwrdd cylched printiedig i fod yn llai, yn ysgafnach ac yn deneuach. Mae diwydiannau electronig wedi mynd ymhell tuag at finiatureiddio cydrannau. Mae pecynnau arae ardal yn faes lle mae miniaturization wedi digwydd ar gyfradd gyffrous. Mae pecynnau Ball-Grid-Array (BGA) wedi trawsnewid yn Becynnau ar Raddfa Sglodion (CSPs) llai ac ymhellach yn PDCau ar Lefel Wafferi (WLCSPs).gall peiriant reballing bga awtomatig eu hatgyweirio
Er mwyn lleihau'r arwynebedd ar fyrddau cylched printiedig ymhellach a chynyddu cywirdeb y signal, mae pentyrru PDCau wedi'u datblygu ac yn cael eu defnyddio ar hyn o bryd mewn cynhyrchion o fewn Huawei. Cyfeirir at y dechnoleg hon yn aml fel Pecyn-Ar-Becyn (POP).peiriant reballing sglodion
Gyda'r gofynion ar gyfer miniaturization pellach, mae galw mawr am farw moel fel Chip-On-Board (COB) a Flip Chip (FC) sy'n uno â chynulliad technoleg mowntio wyneb traddodiadol (SMT). Trwy gael gwared ar ddeunyddiau gor-fowldio'r pecyn, gellir lleihau arwynebedd y cydrannau ymhellach.peiriant lleoli bga
Mae rhanbarthau miniatureiddio eraill mewn cydrannau sglodion goddefol megis 01005 a 00800 4. Mae'r 01005 yn gydran â dimensiwn o 0.016" x 0.008" (0.4 mm x 0.2 mm mewn metrigau), ac mae 008004 yn gydran o 0.008" x 0.004" (0.25mm x 0.125mm mewn metrigau). roedd rhai cwmnïau trawsffiniol wedi dechrau ymchwilio a datblygu cydrannau 01005 tua 2008, ac mae'r datblygiad wedi caniatáu wedyn i gefnogi ein cwsmeriaid allweddol mewn cynhyrchion gweithgynhyrchu gyda chydrannau 01005 mewn cynhyrchu cyfaint. Er mwyn cadw i fyny â'r duedd o miniaturization, mae datblygiad ar y gweill ar hyn o bryd ar gyfer cydrannau 008004 y genhedlaeth nesaf i gwrdd â gofynion cwsmeriaid yn y dyfodol agos.peiriant reballing bga ic
Yn ogystal â gallu miniaturization pecyn, mae llawer o gwmnïau hefyd wedi datblygu proses ar gyfer byrddau cylched cymhleth a dwysedd uchel gyda ceudod cilfachog i leihau trwch cyffredinol y cynnyrch terfynol. Gall y ceudodau leihau uchder effeithiol ar gyfer PDCau, POPs, a COBs.
Ar y cyfan, mae chwaraewyr pwysig wedi bod yn rhagweithiol iawn wrth ddatblygu technegau uwch i gwrdd â heriau miniaturization wrth i ddimensiynau pecyn leihau'n sylweddol. Ar hyn o bryd, mae gan huawei gyfleusterau lluosog gweithgynhyrchu cynhyrchion gyda sglodion 01005, CSPs, POPs, a COBs.
