Sgrin Gyffwrdd Isgoch Peiriant Ailweithio BGA

                                                                  Sgrin Gyffwrdd Isgoch Peiriant Ailweithio BGA



1. Nodweddion Cynnyrch Peiriant Ailweithio BGA Sgrin Gyffwrdd Isgoch

1.With tri rheolaeth parth tymheredd annibynnol, yn fwy cywir;

2. Gall y gwresogydd tymheredd cyntaf, ail gan ddefnyddio deunydd da, reoleiddio llif aer poeth a thymheredd yn gywir,

tymheredd uchel awel a gynhyrchir, y trydydd plât gwresogi tymheredd isgoch o bell ffordd i gynhesu ymlaen llaw.

3.Y parth tymheredd cyntaf gyda 8 segment tymheredd i fyny (i lawr)+8 segment rheoli tymheredd cyson, gall

storio cromlin tymheredd 10 grŵp;

parth 4.First ac ail ddechrau rhedeg cromlin tymheredd ar yr un pryd, trydydd parth dechrau rhedeg tymheredd i fyny

ac i lawr ar yr un pryd gyda parth cyntaf ac ail;

5. Ar ôl tynnu a sodro, gan ddefnyddio gefnogwr cyfaint uchel i oeri'r bwrdd PCB, atal anffurfio bwrdd PCB a sicrhau

effaith sodro;

3.Manyleb o Is-goch Cyffwrdd Sgrin BGA Ailweithio Peiriant

Grym	4500W
Gwresogydd uchaf	Aer poeth 800W
Gwresogydd gwaelod	Aer poeth 1200W, Isgoch 2400W
Cyflenwad pŵer	AC220V+10%,50/60HZ
Dimensiwn	L 535 * W650 * H600 mm
Lleoli	Cefnogaeth PCB N-groove, a gyda gosodiad cyffredinol allanol
Rheoli tymheredd	Thermocwl math K, gwresogi rheolaeth annibynnol dolen gaeedig
Cywirdeb tymheredd	±2 gradd
maint PCB	Uchafswm 355 * 335 mm, Isafswm 50 * 50 mm
Tiwnio mainc gwaith	±15 mm ymlaen/yn ôl +15 mm rigt/chwith
sglodion BGA	80 * 80-2 * 2 mm
Isafswm bylchau rhwng sglodion	0.15 mm
Synhwyrydd tymheredd	1 (dewisol)
Pwysau Net	30KG

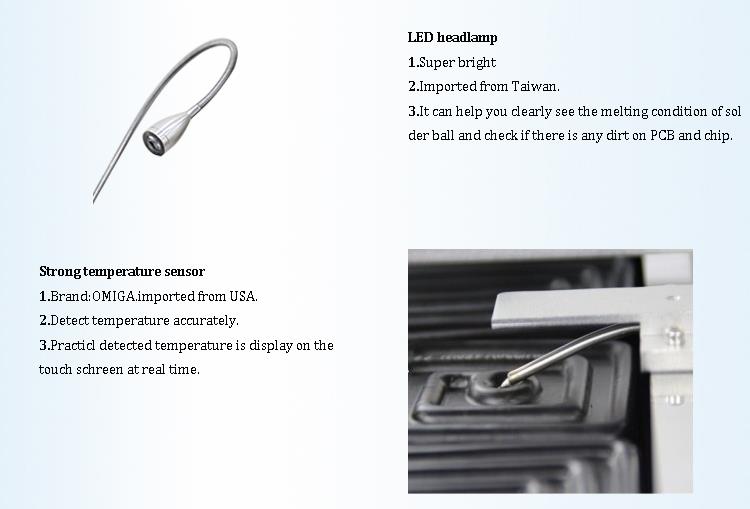

4.Details o Sgrin Gyffwrdd Isgoch BGA Ailweithio Machine

1. HD rhyngwyneb sgrin gyffwrdd;

2.Three gwresogyddion annibynnol (aer poeth ac isgoch);

3. ysgrifbin gwactod;

4.Led lamp pen.

5.Why Dewiswch Ein Peiriant Ailweithio BGA Sgrin Gyffwrdd Isgoch?

6.Certificate o Sgrin Gyffwrdd Isgoch BGA Ailweithio Machine

7.Packing & Cludo o Sgrin Gyffwrdd Isgoch BGA Ailweithio Machine

8.Gwybodaeth berthnasol

Dulliau safonol o reballing BGA?

Y cyntaf yw "past tun" + "pelen tun,"

Yr ail yw "help past" + "pel tun."

Beth yw "past tun" + "pêl tun"? Mewn gwirionedd, dyma'r dull plannu peli gorau a mwyaf safonol sy'n cael ei gydnabod. Mae'r peli sy'n cael eu plannu fel hyn wediweldability da a sglein da. Nid yw'r broses sodro yn dangos ymddangosiad pêl rhedeg, ac mae'n haws ei reoli a'i ddal.

Y dull penodolyn Gyntaf yn defnyddio past solder i argraffu ar y pad BGA, ac yna ychwanegu maint penodol o bêl sodr arno. Ar yr adeg hon, swyddogaeth y past solder yw glynu'r sodrwrpêl a gwneud arwyneb cyswllt y bêl solder yn fwy pan fydd y sodrwr yn cael ei gynhesu. Bydd y bêl sodr yn cael ei gynhesu'n gyflymach ac yn fwyyn gynhwysfawr. Bydd hyn yn caniatáu i'r bêl sodro gael ei sodro i'r pad BGA yn well ar ôl toddi sodr, gan leihau'r posibilrwydd o sodro.

Beth yw "past sodr" + "pêl tun"? Mae yn hawdd deall ystyr y frawddeg hon trwy yr esboniad uchod. Yn syml, mae'r dull hwn yn defnyddio past solderyn lle past solder. Fodd bynnag, mae nodweddion y past solder yn wahanol iawn i nodweddion y past solder. Mae'r past solder yn dod yn hylif pany tymheredd yn codi, ac mae'n hawdd achosi

tmae'n sodro bêl i redeg o gwmpas; ar ben hynny, mae past solder y past solder yn wael, felly dywedir bod Y dull cyntafo blannu peli yn ddelfrydol.

Wrth gwrs, mae'n ofynnol i'r ddau ddull hyn fod yn offer pwrpasol fel stand ti. Mae camau penodol y dull "Stinky Paste" + "Spheroidal Ball" fel a ganlyn:

1. Yn gyntaf, paratowch yr offeryn plannu pêl. Rhaid glanhau'r sedd plannu pêl a'i sychu ag alcohol i atal y bêl sodr rhag rholio'n esmwyth.

2. Gosodwch y sglodion cyn-orffen ar y deiliad bêl.

3. Gludwch y past solder. Wedi'i ddadmer yn naturiol a'i droi'n gyfartal, ac yn gyfartal ar y llafn;

4. Rhowch past solder ar y sylfaen lleoli i argraffu'r sodrwrpastio, a cheisiwch reoli ongl, cryfder a chyflymder tynnu'r past sgrapio llaw. Tynnwch y blwch past solder.

5. Ar ôl cadarnhau bod past solder wedi'i argraffu'n gyfartal ar bob pad ar y BGA, gosodwch y bêl solder ar y bêl, yna gosodwch

y bêl solder, ysgwyd y deiliad bêl, a gadewch yrholio pêl sodr i mewn i'r rhwyll. Gwnewch yn siŵr bod gan bob rhwyll bêl sodro ac yna casglwch y peli sodro a thynnu'r bwrdd.

6. Tynnwch y BGA wedi'i baratoi'n ffres allan o'r gwaelod ac aros iddo gael ei bobi. (Mae'n well defnyddio sodro reflow. Defnyddiwch ychydig bach o aer poeth. Mae'r gwn yn iawn,). Mae hyn yn cwblhauy bêl. Mae'r weithdrefn ar gyfer y dull "Sodro Gludo" + "Bêl Spheroidal" fel a ganlyn: Mae camau "3" a "4" i'w cyfuno yn un cam: defnyddio brwsh i gymhwyso sodrwrpastio yn lle argraffu stensil ond yn uniongyrchol brwsio gyfartal i'r BGA's Ar y pad, mae'r camau eraill yn y bôn yr un fath â'r dull cyntaf.
