Ir Gorsaf Reflow Gorsaf Reflow
1. Gyda modur gwasanaethu i gefnogi CCD optegol yn rhedeg yn awtomatig
2. Automaitc sglodion-bwydo a ddefnyddir ar gyfer sglodion 1*1~55*55mm
3. Ardal rhagboethi IR symudol, +/-10mm
4. Dwbl-joysticks ar gyfer gwell profiad defnyddwyr
Disgrifiad
Aliniad Optegol Awtomatig DH-A4D
Manyleb
|
Cyfanswm Pŵer |
6800W |
|
Gwresogydd uchaf |
1200W |
|
Gwresogydd gwaelod |
2il 1200W, 3ydd gwresogydd isgoch IR Almaeneg 4200W |
|
Foltedd |
AC220V/110V ±10 ％ 50Hz/60Hz |
|
Modd gweithredu |
Gweithrediad ffyn rheoli dwbl. Lleoli cwbl awtomatig, sodro, oeri, integreiddio. |
|
Lens camera CCD optegol |
Awtomatig Blaen / yn ôl, dde / chwith, neu â llaw gan joysticks |
|
Chwyddiad camera |
2.0 miliwn o bicseli(Chwyddo digidol 10X-180X gwaith) |
|
Tiwnio mainc gwaith: |
±15mm ymlaen/yn ôl, ±15mm i'r dde/chwith |
|
Lleoliad BGA |
Safle laser, lleoliad cyflym a chywir PCB a BGA |
|
Cyflymder aer uchaf |
Gellir ei addasu trwy addasu bwlyn, atal BGA bach rhag symud. |
|
Lleoliad PCB |
Lleoliad deallus, gellir addasu PCB yn X, Y-cyfeiriad gyda "cefnogaeth 5 pwynt" + Braced PCB rhigol V + gosodiadau cyffredinol. |
|
Rheoli tymheredd |
Synhwyrydd K, dolen agos, rheolaeth PLC, gyrrwr Servo |
|
Cywirdeb lleoliad: |
�% B1% 7B{0}}.01mm |
|
Cywirdeb tymheredd |
±1 gradd |
|
Goleuo |
Arweiniodd Taiwan golau gweithio, unrhyw ongl gymwysadwy |
|
Storio proffil tymheredd |
50000 o grwpiau |
|
maint PCB |
Uchafswm 500 × 420 mm Isafswm 22 × 22 mm |
|
sglodion BGA |
1x1 - 80x80 mm |
|
Isafswm bylchau rhwng sglodion |
0.1mm |
|
Synhwyrydd tymer allanol |
4pc |
|
Dimensiwn |
790x60x950mm |
|
Pwysau net |
95KG |
|
|
|
|

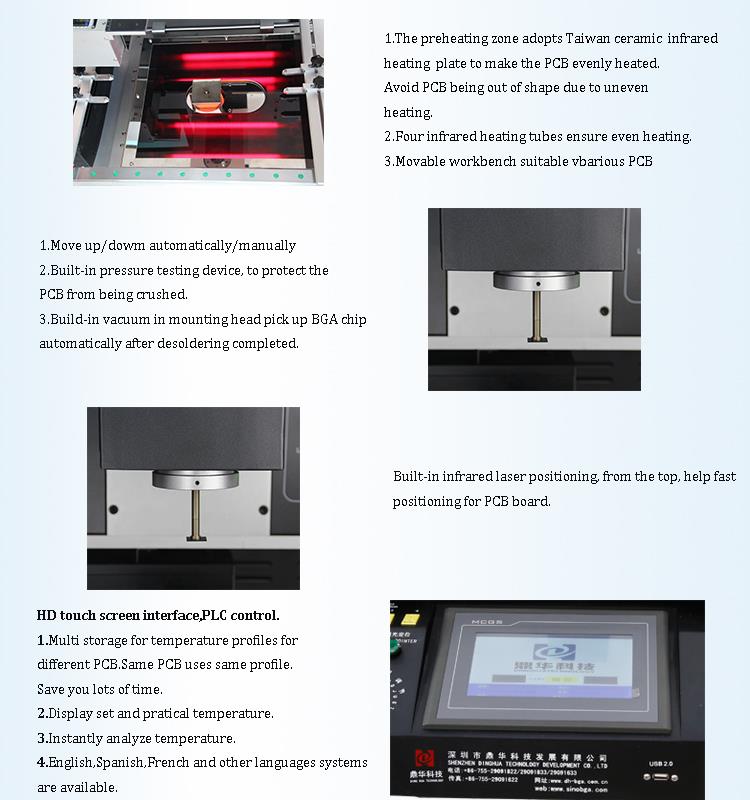

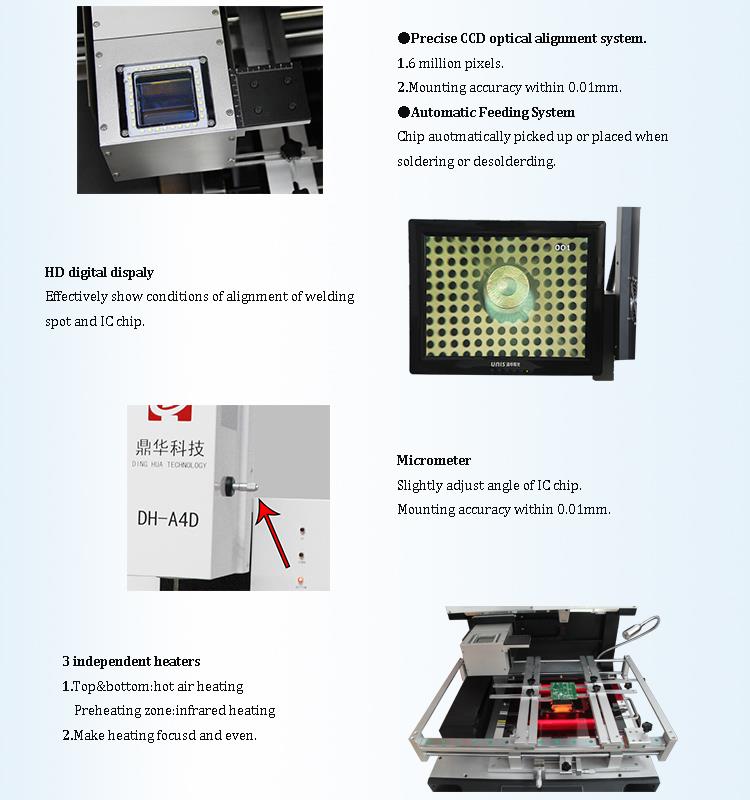

Darlun ar gyfer y prif rannau fel isod:
▲ Cais Gorsaf Reflow Gorsaf Rework
Ystod gyflawn o gymwysiadau ail-weithio mewn canolfannau gwasanaeth ar raddfa ganolig a mawr,
systemau symudol a radio yn dyfeisio atgyweirio, ffonau symudol, PDAs, setiau llaw, gliniaduron,
llyfrau nodiadau, dyfeisiau LAN offer meddygol cludadwy, nodau rhwydwaith, milwrol
offer cyfathrebu, ac ati.
2. Yn berthnasol i atgyweirio pob math o sglodion, megis BGA, PGA, POP, BQFP, QFN, PLCC,
TQFP, TSOP, ac ati gyda thun mewn plwm a di-blwm.
Gwybodaeth Pecynnu
Deunyddiau: Cas pren cryf + bariau pren + ewynau atal gyda ffilm
Dimensiwn: 85 * 67 * 103CM
Pwysau gros: 130kg
Rhestr Pacio
-
Peiriant Ailweithio BGA 1pc
-
Pen brwsh 1pc
-
Llawlyfr Cyfarwyddiadau 1pc
-
Fideo CD 1pc
-
ffroenellau uchaf 3pcs
-
ffroenellau gwaelod 2pcs
-
Gosodiadau cyffredinol 6cc
-
Sgriwiau wedi'u cau 6pcs
-
Sgriw cymorth 4pcs
-
tweezer 1 pc
-
Maint sugnwr: Diamedrau mewn 2,4,8,10,11mm
-
Sbaner hecsagon mewnol: M2/3/4
