Peiriant Sodro Optegol BGA â Llaw
peiriant sodro bga optegol â llaw 1. Rhagolwg cyflym: Defnyddir gorsaf sodro DH-G600 BGA yn eang yn y Trwsio Lefel Sglodion mewn gliniadur, PS3, PS4, Xbox360, Ffôn Moblie, ac ati. Wedi'i gyfarparu â swyddogaeth lleoli laser, gorsaf ailweithio bga DH-G600 Gall lleoli yn gyflym ar BGA Chip a motherboard. 2....
Disgrifiad
peiriant sodro bga optegol â llaw
1. Rhagolwg cyflym:
Defnyddir gorsaf sodro DH-G600 BGA yn eang yn y Trwsio Lefel Sglodion mewn gliniadur, PS3, PS4, Xbox360, Ffôn Moblie, ac ati.
Eqiupped gyda laser lleoli swyddogaeth, DH-G600 bga ailweithio gorsaf yn gallu gyflym Safle ar BGA Chip a motherboard.
|
Paramedr cynnyrch |
|
|
Enw cynnyrch |
peiriant sodro a desoldering |
|
Cyfanswm pŵer |
5300W |
|
gwres uchaf |
1200w |
|
gwresogi gwaelod |
gwaelod gwresogi aer poeth 1200W, IR preheating 2700W |
|
Grym |
220V 50HZ/60HZ |
|
Lleoli |
Gellir addasu rhigol V, byrddau PCB yn echel X, Y a gosod gosodiad cyffredinol ynddynt |
|
Rheoli tymheredd |
K-math, Dolen gaeedig |
|
maint PCB |
Uchafswm 400x380mm, Isafswm 22x22mm |
|
Maint sglodion |
2x2-50x50mm |
|
Isafswm bylchau rhwng sglodion |
0.15mm |
|
Synhwyrydd tymheredd allanol |
1 (dewisol) |
|
N.W. |
tua 60kg |
|
Mamfyrddau addas |
ffôn symudol, gliniadur, bwrdd gwaith, consol gêm, XBOX360, PS3 |
2. Disgrifiad o'r cynnyrch o orsaf ailweithio DH-G600 BGA
Nodweddion:

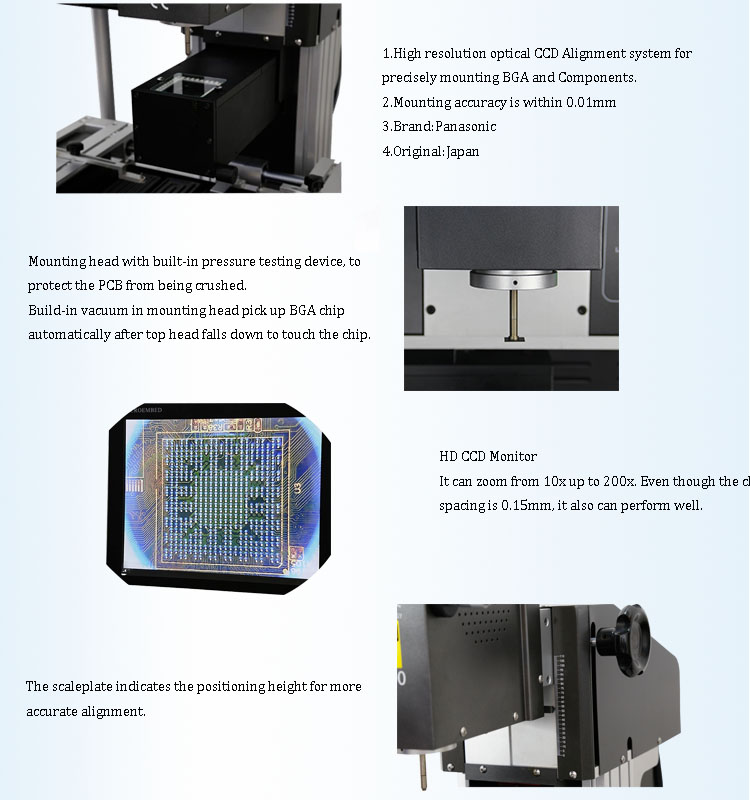

1. System Aliniad Optegol Newydd Diweddaraf, yn hawdd i'w weithredu, gall cyfradd llwyddiant fod yn 100%.
2. Gyda sefyllfa laser.
3. awtomatig adnabod sglodion BGA ac uchder mowntio.
4. Dyfais gwresogydd uchaf a phen mowntio 2 mewn 1 dylunio.
5. Sodro a dadsoldering lled-amtomatig.
6. System CCD a System Aliniad Optegol gyda'i gilydd, yn gallu newid y sgrin gan un botwm.
7. awtomatig addasu cromatism datrys a disgleirdeb.
8. Gyda sefyllfa laser.
9. Gyda Micrometer i wneud Micro addasu.
10. Gyda ffan traws-lif pwerus i oeri PCB yn gyflym i'w atal rhag dadffurfiad.
11. Gyda 3 parth temprature ac un socedi synhwyrydd tymheredd dewisol.
Camau 3.Repair:
Gwahanwch y sglodyn BGA oddi wrth y famfwrdd - fe wnaethom alw'n desoldering
Pad Glan
Ail-belenu neu ailosod sglodyn BGA newydd yn uniongyrchol
Aliniad / Lleoliad - Yn dibynnu ar brofiad, ffrâm sidan, camera optegol
Amnewid sglodyn BGA newydd - fe'i gelwir yn Sodro

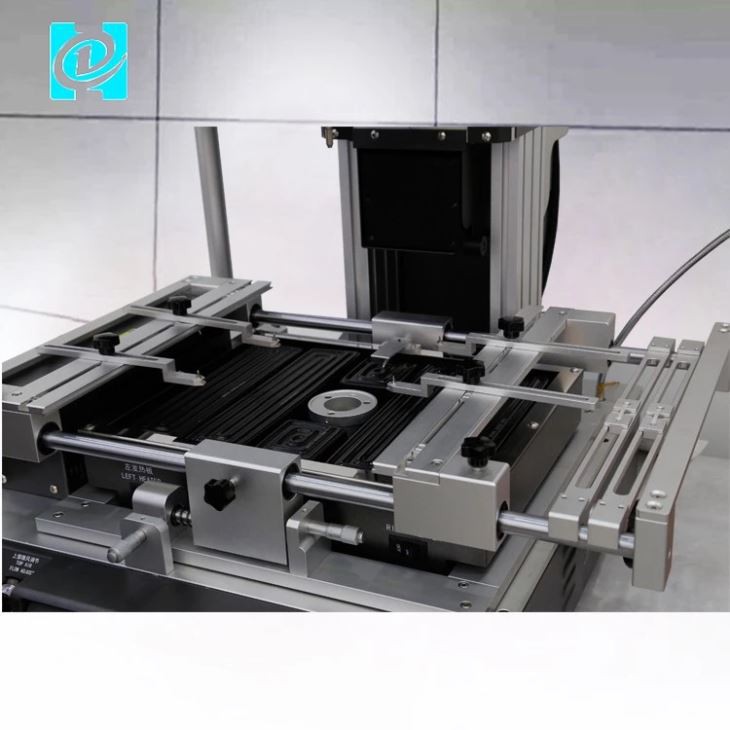

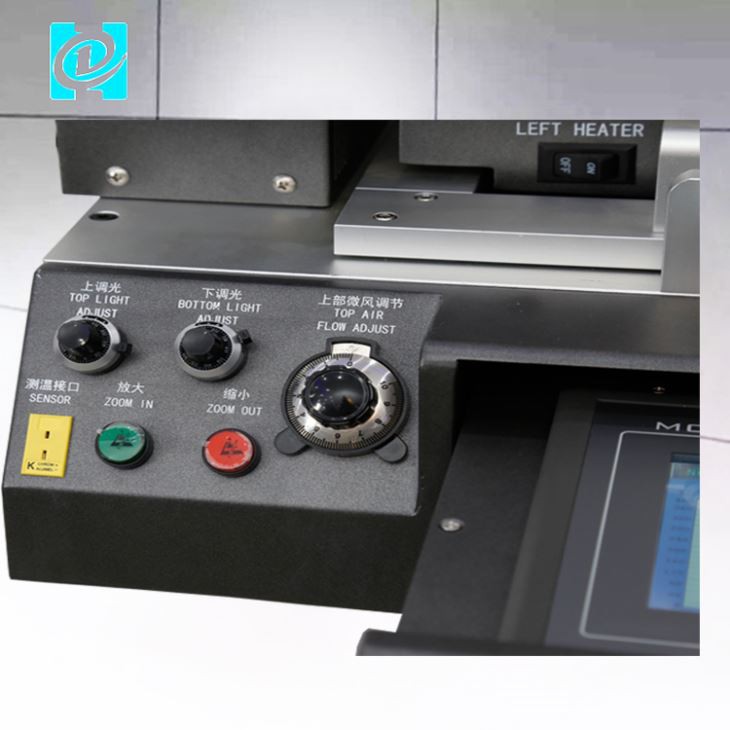

4. Delweddau Manwl o ORSAF AILWAITH G600 BGA
5.Proffil Cwmni
Rhai lluniau o'n ffatri a gorsaf ailweithio BGA
Swyddfeydd
Mllinellau gweithgynhyrchu

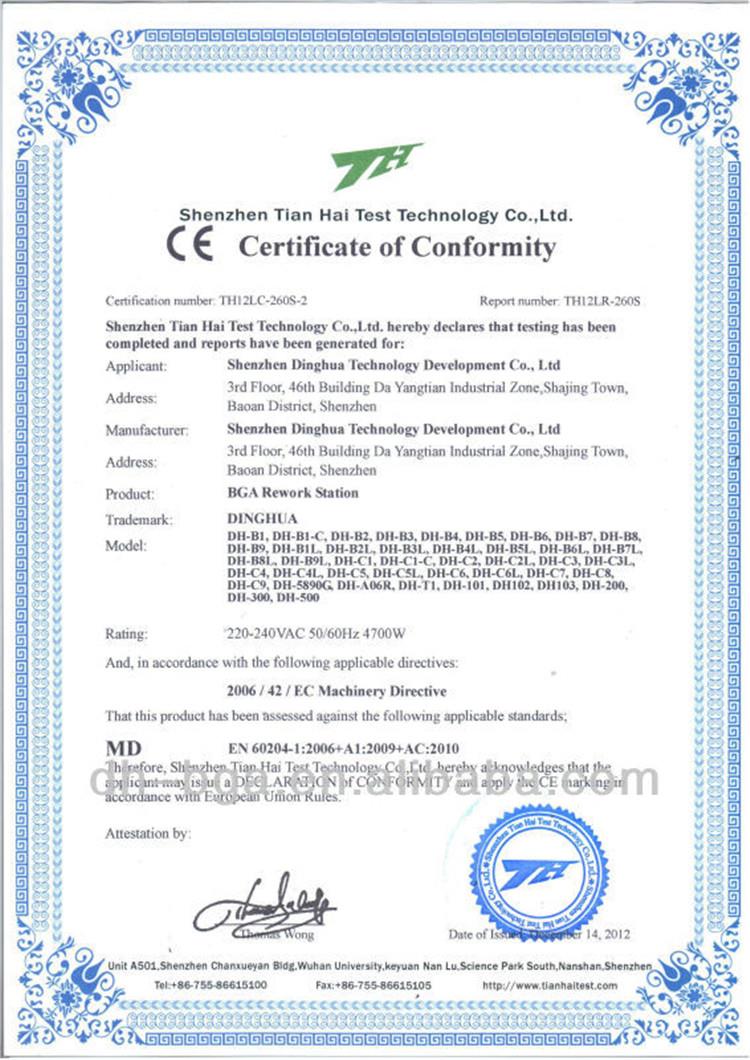

Tystysgrif CE fel isod
Rhan o'n Cleientiaid
6. Pacio a Chyflenwi a Gwasanaethau G600 GORSAF AILWAITH BGA
7.Gwybodaeth berthnasol
Pedwar dull o blannu pêl
Yn gyffredinol, mae pedwar dull ar gyfer gosod peli BGA, sef y dull o ddefnyddio'r ddyfais yn unig, y dull o ddefnyddio'r templed, gosod â llaw a brwsio'r swm cywir o bast sodr.
Os oes pêl-gripper yn dewis templed sy'n cyfateb i bad BGA, dylai maint agoriadol y templed fod yn 0.05--0.1mmlarger na diamedr y bêl sodr. Lledaenwch y bêl sodr yn gyfartal ar y templed, ysgwydwch y ddyfais dwyn pêl, a rhowch y sodrydd dros ben. Mae'r bêl yn cael ei rolio o'r templed i groove casglu pêl solder y plannwr bêl fel bod
dim ond un bêl sodr sy'n cael ei gadw ym mhob twll gollwng o wyneb y templed
Rhowch y fflwcs sodr wedi'i argraffu neu'r ddyfais BGA past ar y fainc waith gyda'r fflwcs neu bast sodr yn wynebu i fyny. Paratowch dempled paru padiau BGA. Dylai agoriad y templed fod yn 0.05-0.1 mm yn fwy na diamedr y bêl sodr. Rhowch y templed o amgylch y pad a'i roi dros y gydran BGA argraffedig o'r fflwcs neu'r past solder. Mae'r pellter rhwng BGAs yn hafal i neu ychydig yn llai na diamedr y peli solder, wedi'u halinio o dan y microsgop. Lledaenwch y bêl solder yn gyfartal ar y stensil, a defnyddiwch y pliciwr i gael gwared ar y bêl sodr gormodol fel mai dim ond un bêl sodr sy'n weddill ym mhob twll gollwng ar wyneb y stensil. Tynnwch y templed, gwiriwch ef a'i gwblhau.
Rhowch y fflwcs sodr wedi'i argraffu neu'r ddyfais BGA past ar y fainc waith gyda'r fflwcs neu bast sodr yn wynebu i fyny. Gosodwch y peli sodro fesul un gyda phliciwr neu stylus fel clwt.
8.4 Brwsio dull past solder swm priodol
Wrth brosesu'r templed, mae trwch y templed yn cael ei dewychu, ac mae maint agoriadol y templed wedi'i ehangu ychydig, ac mae'r past solder yn cael ei argraffu'n uniongyrchol ar bad y BGA. Oherwydd tensiwn arwyneb, mae peli solder yn cael eu ffurfio ar ôl reflow.Defnyddir y dull plannu pêl yn yr erthygl hon. Mae'r canlynol yn disgrifio dull plannu pêl y plannwr peli.
