Lleoli Laser Offer Weldio BGA

1.hot aer nozzles2.k synhwyrydd dolen agos control3.v-groove pcb cymorth 4.hd lliw system aliniad optegol

Anfon ymchwiliad

Disgrifiad

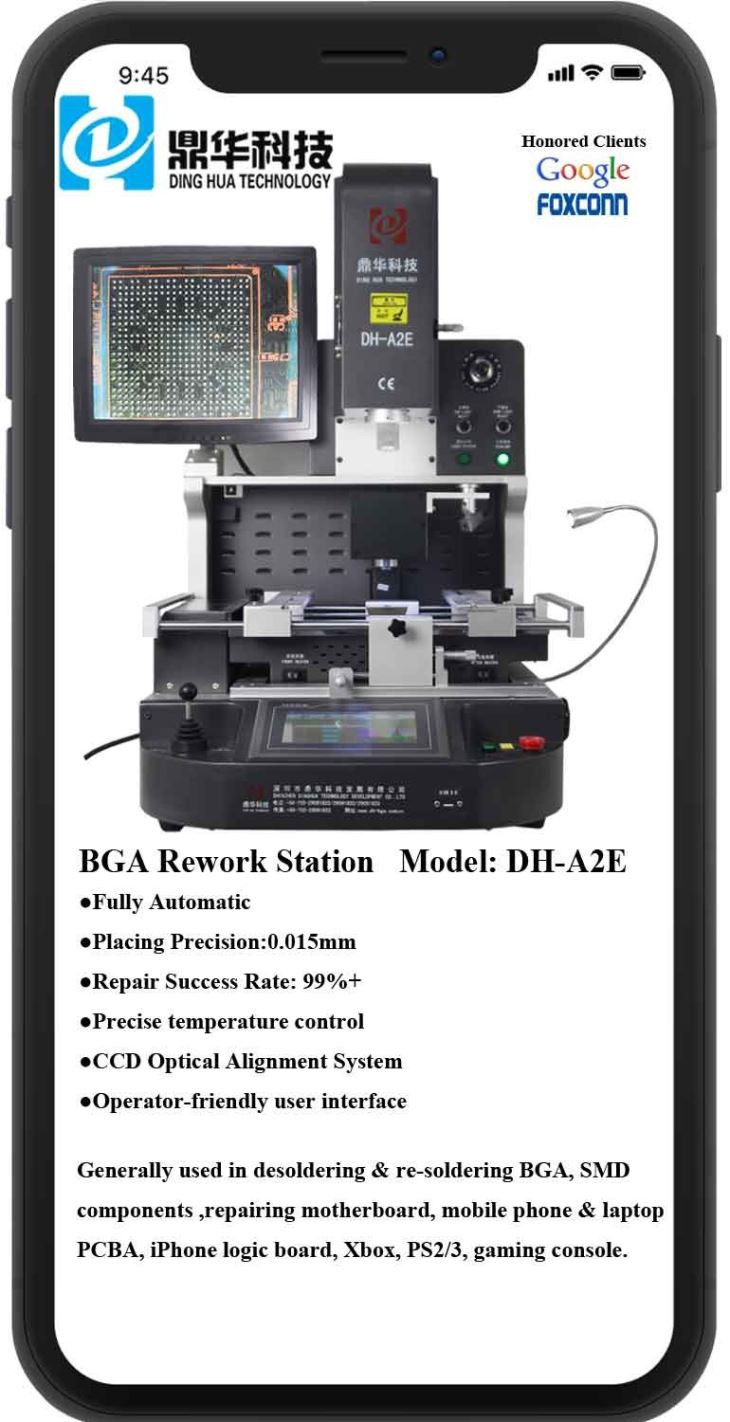

Lleoli Laser Offer Weldio BGA DH-A2E

Demo Gweithio:

Lleoli Laser Mae Offer Weldio BGA yn hanfodol yn y diwydiant electroneg ar gyfer gosod, aliniad a sodro cydrannau BGA ar PCBs yn fanwl gywir. Maent yn defnyddio technoleg laser i sicrhau lleoliad cywir ac maent wedi'u hintegreiddio â gorsafoedd ailweithio ar gyfer gwresogi a sodro rheoledig. Mae nodweddion allweddol yn cynnwys systemau aliniad laser, synwyryddion digyswllt, a rheolaeth tymheredd dolen gaeedig, sydd gyda'i gilydd yn gwella cywirdeb ac effeithlonrwydd. Mae'r offer hyn yn ddelfrydol ar gyfer atgyweirio electroneg manwl uchel, prototeipio, a gweithgynhyrchu ar raddfa fach, gan gynnig amlochredd a dibynadwyedd wrth drin gwahanol gydrannau BGA mewn dyfeisiau electronig uwch.

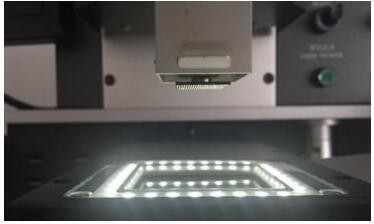

Dadsoldering BGA Ball a thun

Laser Positioning BGA Welding Tools

Manylebau:

1	Cyfanswm pŵer	5200w
2	3 gwresogydd annibynnol	Aer poeth uchaf 1200w, aer poeth is 1200w, isgoch gwaelod yn cynhesu 2700w
3	Foltedd	AC220V ±10% 50/60Hz
4	Rhannau trydan	Sgrin gyffwrdd 7'' + modiwl rheoli tymheredd deallus manwl uchel + gyrrwr modur stepper + arddangosfa PLC + LCD + system CCD optegol cydraniad uchel + lleoli laser
5	Rheoli tymheredd	Dolen gaeedig K-Sensor + iawndal dros dro awtomatig PID + modiwl dros dro, cywirdeb tymheredd o fewn ±2 gradd.
6	lleoli PCB	V-groove + gosodiad cyffredinol + silff PCB symudol
7	Maint PCB sy'n berthnasol	Uchafswm 370x410mm Isafswm 22x22mm
8	Maint BGA sy'n berthnasol	2x2mm ~ 80x80mm
9	Dimensiynau	600x700x850mm (LWH)
10	Pwysau net	70 Kg

Ceisiadau:

Laser Positioning BGA Welding Tools

Nodweddiadol:

A2E 内部发热系统

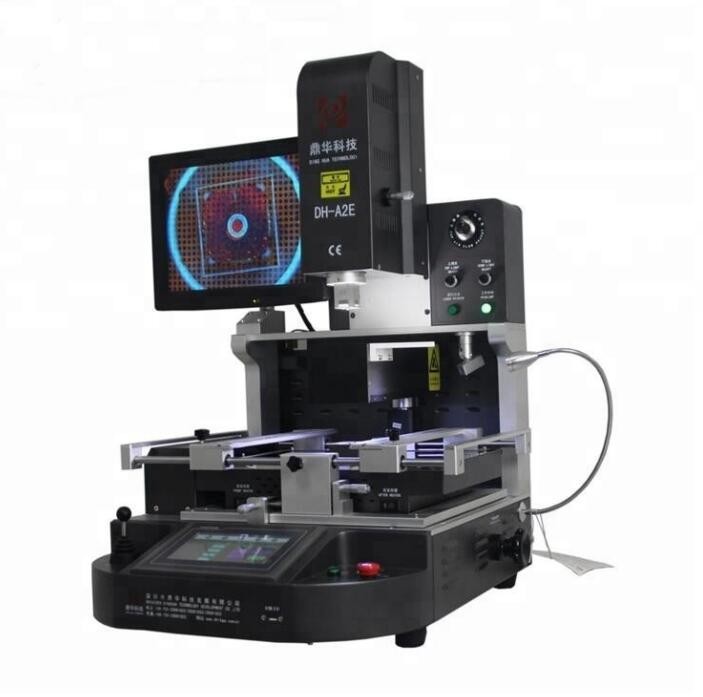

Lleoli Laser Offer Weldio BGA DH-A2E

Mae'rDH-A2Eyw'r system ail-weithio BGA fwyaf datblygedig sydd ar gael ar y farchnad heddiw. Gall osod a dileu BGA, QFN, µBGA/CSP, Flip Chip, a SMDs eraill yn hawdd. Yn cynnwys gwresogydd top aer poeth 1200W a rhag-wresogydd gwaelod 2700W IR, mae'n arbed miloedd i chi mewn costau ychwanegol. Mae'n defnyddio system wresogi isgoch unigryw i reoli a chymhwyso gwres yn union, gan amddiffyn cydrannau cyfagos. Gan ddefnyddio synhwyrydd thermol IR o ansawdd uchel sydd wedi'i ddatblygu'n arbennig, mae'r broses yn cael ei rheoli'n llwyr gan dymheredd dolen gaeedig, gan ddefnyddio dulliau mesur digyswllt.
