System Atgyweirio Reballing SMT BGA

                                              System atgyweirio reballing UDRh BGA

Model ymarferol a rhad DH-5830, a ddefnyddir mewn dyfeisiau cyfathrebu VHF / UHF, mamfyrddau ar gyfer cyfrifiaduron personol, ffonau symudol, ac ati.

Mae un pen ar y polyn rhad ac am ddim a'r peiriant yn addasu'r uchder, gan ddarparu gwahanol nozzles ar gyfer y cydrannau mamfwrdd

Mae'r pen uchaf sy'n cylchdroi yn rhydd yn gyfleus iawn i sglodyn mewn sefyllfa wahanol ar famfwrdd ei dynnu neu ei ddisodli.

Mae mainc waith gyda maint hyd at 400 * 420mm yn cwrdd â'r rhan fwyaf o'r holl PCB yn y byd heddiw, megis teledu, cyfrifiadur ac offer arall ac ati.

Sgrin gyffwrdd â 7 modfedd, brand MCGS, HD a sensitif, tymheredd ac amser wedi'i osod arno, gellir gwirio'r tymheredd amser real trwy glicio sgrin gyffwrdd.

Paramedr system gorsaf ailweithio BGA

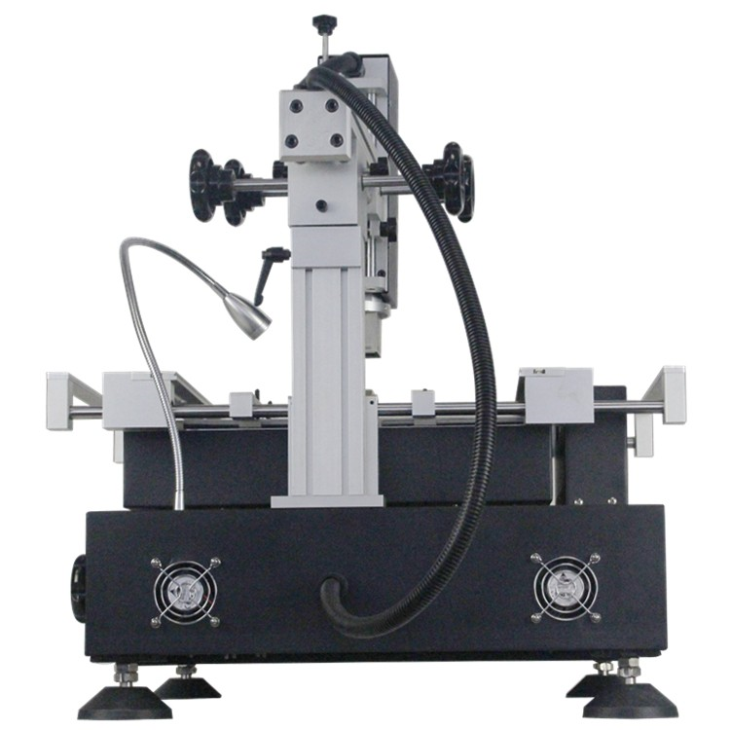

Y peiriant gyda 4 ochr i'w weld fel isod

Pen gwactod, adeiledig, 1m o hyd, 3 chap gwactod, a ddefnyddir ar gyfer cydran sy'n cael ei godi neu ei ddisodli yn ôl

o/ar famfwrdd.

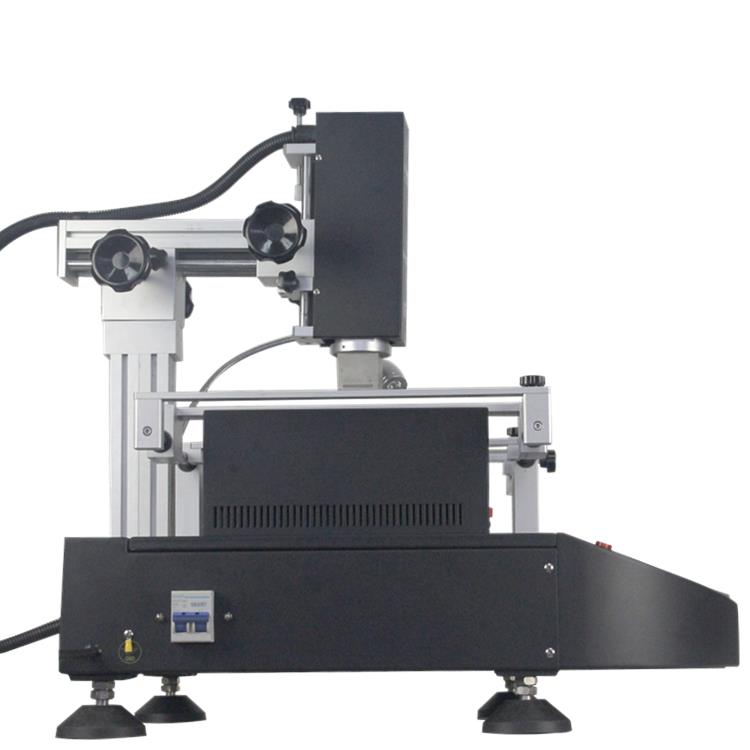

Switsh aer (ar gyfer pŵer ymlaen / i ffwrdd), rhag ofn y bydd yn fyr neu'n gollwng, bydd yn cael ei dorri i ffwrdd yn awtomatig, sy'n gwneud technegydd wedi'i warchod.

Cysylltydd gwifrau daear ar gael, rydym yn awgrymu y byddai defnyddwyr yn ei gysylltu'n well yn dda cyn ei ddefnyddio.

Dau gefnogwr oeri ar gyfer y peiriant cyfan oeri, a fewnforiwyd o Delta yn Taiwan, pwerus

gwynt a rhedeg yn dawel.

Mae gwifren mewn sbŵl du a solet sy'n cyflenwi pŵer ar gyfer gwresogydd aer poeth y pen uchaf yn gwneud y pen uchaf yn gallu cylchdroi ar gyfer cydran mewn safle gwahanol ar PCB.

Cwestiynau Cyffredin System Ailweithio BGA

C: Sut i ddefnyddio pecyn reballing BGA?
A:Pan fyddwch chi'n derbyn y cit, mae'n dod gyda CD sy'n darparu cyfarwyddiadau. Yn ogystal, gallwn eich arwain ar-lein.

C: Beth yw citiau reballing?
A:Mae pecyn reballing yn cynnwys eitemau fel gwic sodro, tâp Kapton, peli sodro, fflwcs BGA, a stensiliau, ac ati.

Rhai Sgiliau Ynghylch Defnyddio System Gorsaf Ailweithio BGA

Mae datblygiad cydrannau electronig wedi dod yn fwyfwy pwysig wrth iddynt ddod yn llai ac yn fwy cymhleth, gyda mwy o binnau (coesau). Mae'r duedd hon wedi arwain at ddatblygiad systemau mwy cymhleth a drud, megis fersiynau BGA (Ball Grid Array) a CSP (Chip-on-Board), gan ei gwneud hi'n anodd gwirio dibynadwyedd welds a allai gael eu peryglu gan faterion cyfluniad yn y ceudod. Mae ansawdd sodro â llaw yn dibynnu ar wahanol ffactorau, gan gynnwys sgil y gweithredwr, ansawdd y deunyddiau a ddefnyddir, ac effeithiolrwydd yr orsaf ail-weithio.

Mae sodro â llaw hefyd yn cael ei ddylanwadu gan y dirwedd dechnolegol esblygol, sy'n galw am atebion arloesol yn gyson. Mewn sodro â llaw, mae perfformiad yr orsaf weldio neu ailweithio yn gysylltiedig yn agos â sgil y gweithredwr. Gall gorsaf ail-weithio wedi'i dylunio'n dda gyflawni canlyniadau rhagorol hyd yn oed gyda gweithredwr llai profiadol. I'r gwrthwyneb, ni all hyd yn oed y gweithredwr mwyaf medrus oresgyn cyfyngiadau system weldio wael.

Mae'r broses hon wedi'i sefydlu i wella effeithlonrwydd ailweithio, gan fod adferiad yn ystod ail-weithio yn aml yn fwy cost-effeithiol nag ailosod. Mae offer uwch-dechnoleg a ddefnyddir mewn gorsafoedd ailweithio yn darparu rheolaeth ragorol dros newidynnau allweddol, gan sicrhau canlyniadau cyson. Mae'r dechnoleg hon yn caniatáu trosglwyddo gwres yn effeithlon, sy'n galluogi sodro dro ar ôl tro ar dymheredd cyson, gan leihau dirgryniad a achosir gan adferiad gwres araf.

Gellir rhannu'r broses ailweithio yn bedwar prif gam:

1. Tynnu cydrannau
2. Glanhau padiau
3. Lleoli cydrannau newydd
4. Sodro

Un o'r heriau sylweddol ar y lefel gynhyrchu yw defnyddio past solder ar badiau wrth addasu cydrannau. Os na wneir y cam hwn yn gywir, gall effeithio'n negyddol ar y broses integreiddio yn y camau dilynol. Os yw'ch cyllideb yn caniatáu, argymhellir yn gryf system weledigaeth i wella cywirdeb.

Mae anawsterau ymarferol ychwanegol yn codi yn ystod y broses ail-weithio, yn enwedig wrth i nifer y terfynellau gynyddu a'u traw (bylchu) leihau. Yn nodweddiadol, mae maint y bwrdd cylched hefyd yn crebachu, sy'n lleihau'r gofod sydd ar gael ac yn cynyddu'r risg o ymyrraeth â chydrannau cyfagos.
