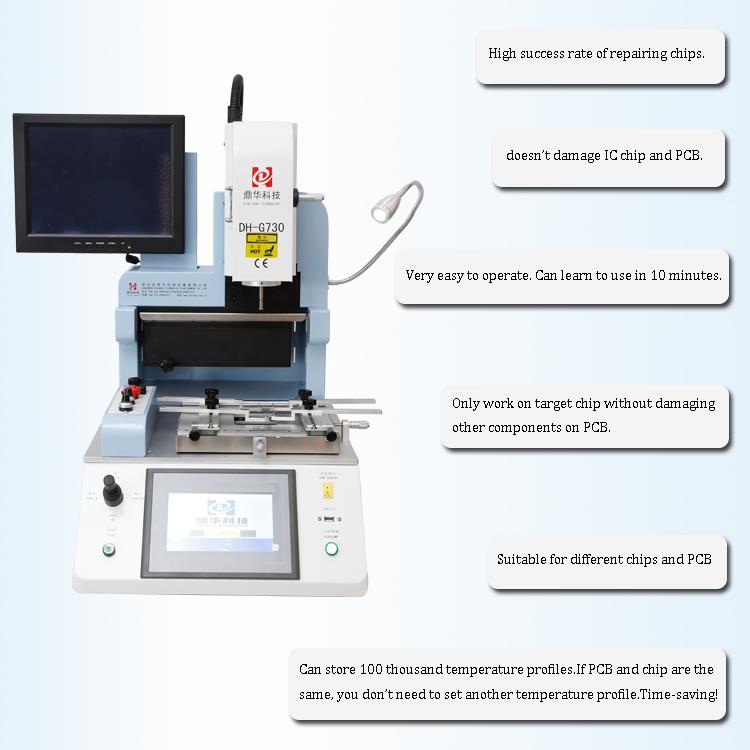

Gorsaf Ailweithio BGA Ffôn Symudol Optegol

1. Cais

Motherboard cyfrifiadur, ffôn clyfar, gliniadur, bwrdd rhesymeg MacBook, camera digidol, cyflyrydd aer, teledu a

offer electronig arall o'r diwydiant meddygol, diwydiant cyfathrebu, diwydiant ceir, ac ati .

Yn addas ar gyfer gwahanol fathau o sglodion: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA,

Sglodion LED .

2. Nodweddion cynnyrch

• Fe'i defnyddir yn helaeth mewn atgyweirio lefel sglodion mewn ffonau symudol, byrddau rheoli bach neu famfyrddau bach, ac ati .

• Desolding, mowntio, a sodro'n awtomatig .

• System alinio optegol CCD HD ar gyfer mowntio BGA a chydrannau yn union

• PC diwydiannol wedi'i fewnosod, gosodiad system ddigidol, dau barth gwresogi annibynnol, system gamera CCD Panasonic,

Rhyngwyneb Sgwrsio Sgrin Cyffwrdd HD, Rheoli PLC, Rheolaeth Integredig Aml-Weithredol, Dylunio Strwythur Dynol,

Plygu lens optegol, rhif dewisol, storio a dewis y proffil tymheredd .

• Dau fodd gweithredu yn y system: Auto/Llawlyfr . Modd Auto: Sodro Auto/Desoldering BGA gyda Llawlyfr Botwm .

Modd: Llawlyfr i fyny/i lawr pen uchaf i sodro/desoldering bga gyda ffyn llawen . Mae'r ddau fodd yn cyfuno ag aliniad optegol

a lleoli laser i orffen y broses . Yn y cyfamser, gall gwactod adeiledig godi sglodion BGA yn gyfleus .

• Mae gwactod adeiledig yn y pen mowntio yn codi'r sglodyn BGA yn awtomatig ar ôl cwblhau Desoldering .

Manyleb 3.

Bwerau	5300W
Gwresogydd uchaf	aer poeth 1200W
Gwaelod yn daclus	Aer poeth 1200W . is -goch 2700W
Pŵer suoov	AC220V ± 10% 50/60Hz
Dimensiwn	L530*w670*h790 mm
Posion	Cefnogaeth CB V-Groove, a chyda gosodiad cyffredinol allanol
EMPeratureContol	Thermocwl math K, rheolaeth dolen gaeedig, gwres annibynnol
Cywirdeb tymheredd	± 2 radd
Maint PCB	Max 450 *490 mm . min 22 *22 mm
Tiwnio main mainc	± 15mm ymlaen/yn ôl ± 15mm dde/chwith
Lleiafswm chi spacino	80*80-1*1mm
Synhwyrydd temp	1 (dewisol)

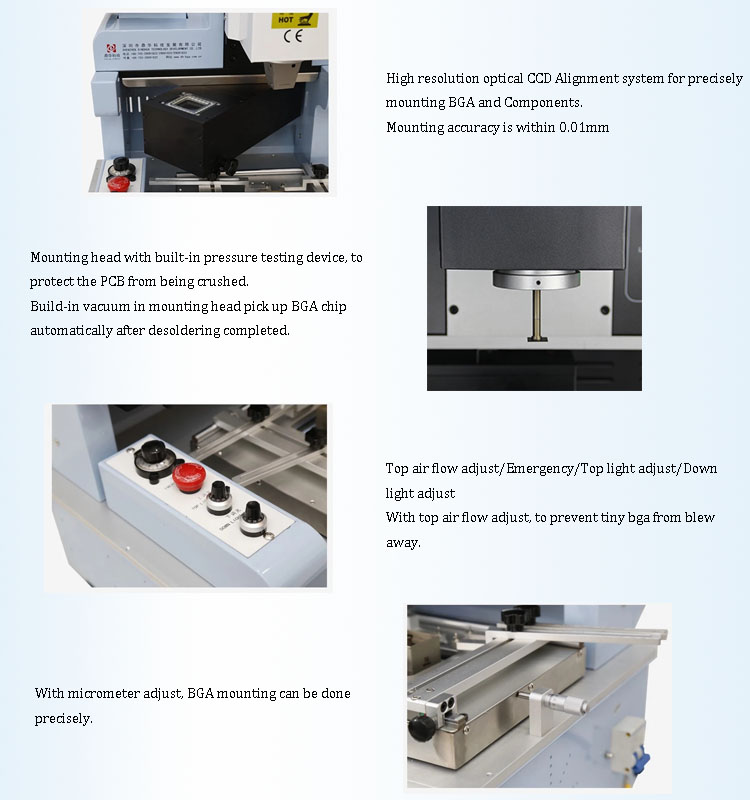

4. Manylion Gorsaf Ailweithio BGA Ffôn Symudol Optegol

1. Camera CCD (system alinio optegol fanwl gywir);
2. Arddangosfa Ddigidol HD;
3. Micromedr (addaswch ongl sglodyn);
4. Gwres aer poeth;
5. Rhyngwyneb sgrin gyffwrdd HD, rheolaeth PLC;
6. Headlamp dan arweiniad;
7. Rheoli Joystick .

5. Pam dewis ein Gorsaf Ailweithio BGA Ffôn Symudol Optegol?

6. Tystysgrif

7. Pacio a chludo

8. Cysylltwch â ni

E -bost: john@dh-kc.com

Whatsapp/weChat: +86 157 6811 4827

9. Gwybodaeth Gysylltiedig

Atgyweirio mamfyrddau cyfrifiadurol ac ICs

1, Camau Hanfodol mewn Atgyweirio Cyfrifiaduron ar lefel sglodion:

Mae deall diagramau cylched yn hollbwysig . Rhaid i chi allu darllen y diagramau hyn i ddeall egwyddorion gwaith y gylched, dilyniannau pŵer i fyny, a llif signal . os gallwch chi ddehongli'r diagramau cylched pdf a ddarparwyd gan ffatri, efallai y byddwch chi byth yn gallu atgyweirio mamforfyrddau neu lapio cyn}

Mewn gwaith cynnal a chadw gwirioneddol, byddwch yn aml yn wynebu modelau motherboard anghyfarwydd neu'r rhai sydd wedi'u difrodi gan ddŵr neu wall dynol . mewn achosion o'r fath, mae dadansoddi diagramau PDF y ffatri yn hanfodol {. wrth i fwy o bobl fynd i mewn i faes Cynnal Cyfrifiaduron, mae llawer o ddiagramau cylched ffatri ar gael yn gyhoeddus a sharu}} ar gael ar gyfer Dysgu a Sharing}}

2, Dysgu deall diagramau cylched PDF ffatri:

I ddarllen a deall diagramau cylched, rhaid i chi ddechrau trwy astudio cydrannau electronig sylfaenol - fel gwrthyddion, cynwysyddion, deuodau, transistorau, mosfets, a gatiau rhesymeg . Dysgu eu hadnabod, eu nodweddion, eu nodweddion, eu egwyddorion gwaith, a sut maen nhw'n arwain ymddygiad cylched .

Yn ogystal, mae deall y gwahaniaethau dylunio cylched ymhlith gweithgynhyrchwyr mawr yn bwysig . Bydd angen i chi amgyffred dyluniad cylched amddiffyn, amseru pŵer i fyny, a llif signal . unwaith y byddwch chi'n meistroli'r sgiliau hyn, byddwch chi'n gallu datrys problemau hyd yn oed wedi'u huwchraddio neu eu hail-ddylunio yn rhwydd {.

Mae dysgu sut i ddod o hyd i gydrannau electronig ar famfwrdd hefyd yn hollbwysig . Os gallwch chi ddadansoddi'r diagram ond na allwch chi adnabod y cydrannau ar y bwrdd, ni fyddwch yn gallu cyflawni'r atgyweiriad - yn debyg iawn i adnabod rhywun sydd dan amheuaeth heb allu dod o hyd iddynt {.

3, Dylunio Cylchdaith a Diagnosis Diffyg:

Mae pob cylched ar famfwrdd cyfrifiadur yn seiliedig ar set o egwyddorion gweithio . Mae deall yr egwyddorion hyn yn ei gwneud hi'n haws olrhain a dadansoddi llwybrau cylched . Bydd y rhai nad ydyn nhw'n eu deall yn aml yn ei chael hi'n anodd, hyd yn oed ar ôl mynychu hyfforddiant .

Mae rhai technegwyr yn derbyn motherboard a ddim hyd yn oed yn gwybod ble i ddechrau . Mae nodi pwyntiau prawf allweddol ar y bwrdd yn hanfodol i nodi diffygion {. yn union fel y mae ymarferwyr meddygaeth Tsieineaidd traddodiadol yn defnyddio'r pwls i wneud diagnosis o salwch, mae atgyweirwyr medrus yn defnyddio foltedd, gwrthiant, a phwyntiau allweddol i leoli i leoli pwyntiau allweddol i leoli.

Mae llawer o bobl yn treulio 2–3 diwrnod yn atgyweirio motherfwrdd gliniadur heb ddod o hyd i'r broblem - nid oherwydd ei bod yn na ellir ei defnyddio, ond oherwydd nad ydyn nhw'n gwybod ble i brofi .

4, Atgyweirio Offer a'u Pwysigrwydd:

Mae offer atgyweirio fel cyflenwadau pŵer addasadwy ac osgilosgopau yn hanfodol ar gyfer canfod diffygion . Mae'r offer hyn fel uwchsain ysbyty neu beiriant CT - maent yn rhoi golwg glir ar faterion mewnol .

Fodd bynnag, i ddefnyddio'r offer hyn yn effeithiol, yn gyntaf rhaid i chi ddeall y wybodaeth a gwmpesir yn Adrannau 1, 2, a 3. yn unig gyda'r sylfaen honno, a allwch chi wneud diagnosis cywir o ddiffygion gan ddefnyddio'r offerynnau hyn .
