Gorsaf Sodro Ail-waith BGA

Gorsaf sodro ail-weithio BGA

1.Cymhwyso Gorsaf Ailbennu BGA Aliniad Swyddogol

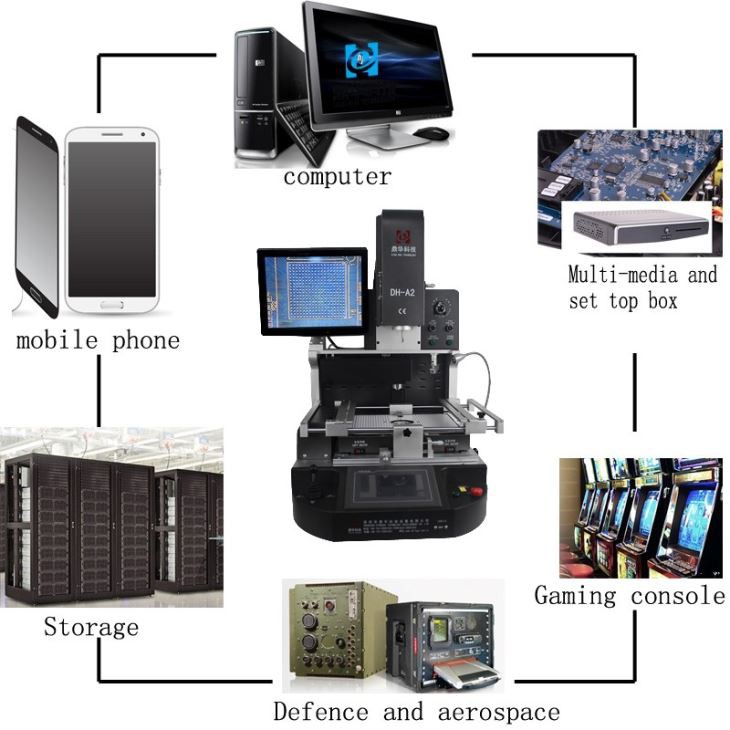

Yn gallu atgyweirio mamfwrdd cyfrifiadur, ffôn clyfar, gliniadur, bwrdd rhesymeg MacBook, camera digidol, cyflyrydd aer, teledu ac offer electronig arall o'r diwydiant meddygol, y diwydiant cyfathrebu, y diwydiant ceir, ac ati.

Solder, reball, desoldering gwahanol fathau o sglodion: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, sglodyn LED.

Nodweddion 2.Product Gorsaf Ail-bêl BGA Aliniad Optegol

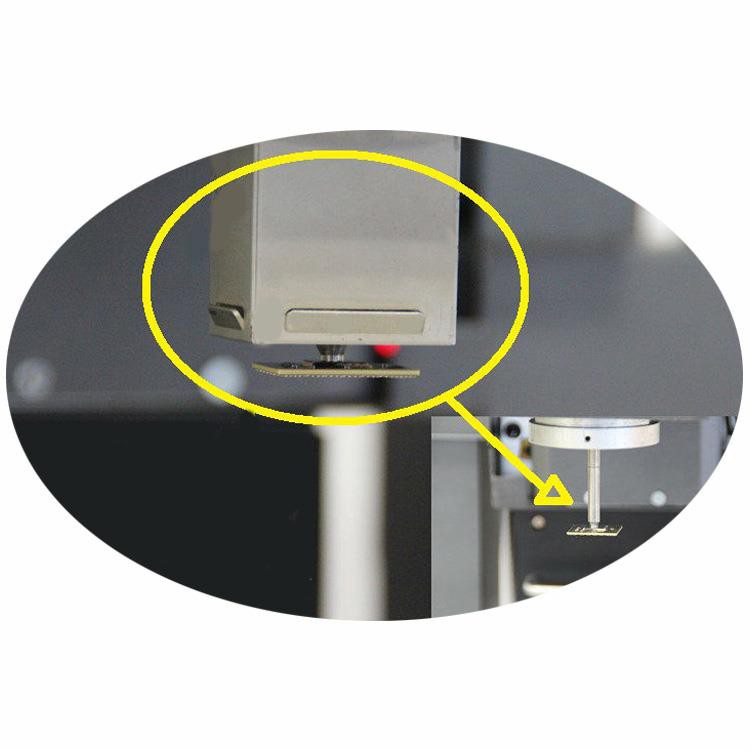

Ffroenellau uchaf wedi'u gosod ar gorlan gwactod, sy'n gyfleus ar gyfer codi, ailosod a dadleoli, ac ati.

Dangosir sgrin monitro, 1080P, 15 modfedd, a ddefnyddir ar gyfer alinio.

2 wresogydd aer poeth ac 1 parth cynhesu is-goch, y gwresogyddion aer poeth ar gyfer sodro a dadleoli, y cynhesu is-goch

i famfwrdd mawr gael ei gynhesu ymlaen llaw fel bod amddiffyn y motherboard.

Golau LED wedi'i fewnforio, 10W, sy'n ddigon llachar i PCB mawr gael ei weld yn glir.

Mae'r lloc rhwyll dur wedi'i osod uwchben y parth cynhesu is-goch, a all wneud gweithredwyr yn cael eu hamddiffyn rhag cael eu hanafu.

hefyd ar gyfer cydrannau bach nad ydynt yn gollwng y tu mewn, er eu bod yn cynhesu'n gyfartal.

* Cyfradd lwyddiannus uchel o atgyweirio ar lefel sglodion. Rheoli tymheredd yn union ac aliniad manwl gywir pob cymal sodro.

* Mae 3 ardal wresogi annibynnol yn sicrhau'r union dymheredd. Gwyriad â ± 1ºC. Gallwch chi osod gwahanol broffiliau tymheredd ar y sgrin yn seiliedig ar wahanol famfyrddau.

* Mae camera CCD gwreiddiol Panasonic 600 miliwn pix yn sicrhau aliniad manwl gywir o bob uniad sodro.

* Hawdd i'w weithredu. Nid oes angen sgil arbennig.

3.Gosod Gorsaf Ail-bêl BGA Aliniad Addasol

4. Pam Dewis Gorsaf Ail-bêlio BGA Aliniad Eithriadol?

Gorsaf Bêl-droed BGA Aliniad Gorfodol

I gynnig cynhyrchion o safon, CO DATBLYGU TECHNOLEG SHENZHEN DINGHUA, LTD oedd y cyntaf i basio tystysgrifau UL, E-MARK, CCC, FCC, CE ROHS. Yn y cyfamser, er mwyn gwella a pherffeithio'r system ansawdd, mae Dinghua wedi pasio ardystiad archwilio ISO, GMP, FCCA, C-TPAT ar y safle.

6.Pacio amp GG; Gludo Gorsaf Ail-bêl BGA Aliniad Gorfodol

7.Shipment amGorsaf Ail-bêl BGA Aliniad Optegol

Byddwn yn llongio'r peiriant trwy DHL / TNT / FEDEX. Os ydych chi eisiau telerau cludo eraill, dywedwch wrthym. Byddwn yn eich cefnogi.

8. Telerau Talu

Trosglwyddiad banc, Western Union, Cerdyn Credyd.

Dywedwch wrthym os oes angen cymorth arall arnoch.

10. Awgrymiadau bach ar gyfer Aliniad Optegol BGA a gorsaf ailweithio BGA â llaw:

Mae proses ddadrithio BGA yn ddwys ac yn gynnil, felly mae angen meistroli sgiliau a chamau priodol er mwyn cael effaith dda. Cyn weldio sglodion BGA, er mwyn cael gwared â lleithder, dylid pobi PCB a BGA mewn popty tymheredd cyson yn 80ml 90 ℃ am 20 awr. Addaswch y tymheredd pobi ac amser yn ôl graddfa'r lleithder. Gellir weldio PCB a BGA heb ddadbacio'n uniongyrchol. Mae'n bwysig rhoi sylw arbennig i wisgo modrwyau electrostatig neu fenig gwrthstatig wrth wneud pob un o'r canlynol gweithrediadau i osgoi difrod posibl i'r sglodyn BGA.
Cyn weldio sglodyn BGA, dylai'r sglodyn BGA gael ei alinio'n gywir ar y pad PCB. Mae dau ddull y gellir eu defnyddio: aliniad optegol ac aliniad â llaw. Ar hyn o bryd, defnyddir aliniad â llaw yn bennaf, hynny yw, y llinellau argraffu sgrin o gwmpas. mae'r BGA a'r pad ar y PCB wedi'u halinio.
Techneg alinio BGA a PCB: yn y broses o alinio BGA a sgrin sidan, hyd yn oed os yw'r bêl sodr yn gwyro o'r pad tua 30%, gellir ei weldio o hyd os nad yw wedi'i alinio'n llawn. Arhoswch yn y broses o doddi, bydd y bêl dun yn alinio'n awtomatig â'r pad oherwydd y tensiwn rhyngddi a'r pad tun. Ar ôl cwblhau'r gweithrediad alinio, gosodwch y PCB ar fraced tabl dychwelyd BGA a'i sicrhau fel ei fod yn wastad â'r dychweliad BGA. table.Detholwch y ffroenell aer poeth priodol (hynny yw, mae maint y ffroenell ychydig yn fwy na BGA), yna dewiswch y gromlin tymheredd gyfatebol, dechreuwch y weldio, aros am gwblhau'r gromlin tymheredd, oeri, yna cwblhewch y BGA weldio.
Yn y broses gynhyrchu a difa chwilod, mae'n anochel disodli'r BGA oherwydd difrod BGA neu resymau eraill. Gall tabl atgyweirio'r BGA hefyd ddadosod y BGA. Gellir ystyried dadosod BGA fel y broses wrthdroi o weldio BGA. Y gwahaniaeth yw ar ôl gorffen y gromlin tymheredd, dylid sugno'r BGA â beiro gwactod, ac ni ddefnyddir offer eraill, fel tweezers, i osgoi niweidio'r pad trwy roi gormod o rym. Defnyddir PCB y BGA sydd wedi'i dynnu i tynnwch dun tra ei fod yn boeth, felly pam y dylid ei weithredu tra bydd hi'n boeth? Oherwydd bod y PCB poeth yn gyfwerth â swyddogaeth cynhesu, gall sicrhau bod y gwaith o dynnu tun yn haws. Defnyddir y llinell deneuo yma, peidiwch â defnyddio gormod o rym yn y llawdriniaeth, er mwyn peidio â difrodi'r pad, ar ôl sicrhau bod y pad ar PCB yn wastad, gallwch chi fynd i mewn i weithrediad weldio BGA.
Gellir weldio'r BGA sydd wedi'i dynnu eto. Ond mae angen mewnblannu'r bêl cyn ei weldio eto. Pwrpas plannu'r bêl yw ailblannu'r bêl dun ar bad y BGA, a all gyflawni'r un trefniant â'r BGA newydd.
Gyda sgiliau uchod y broses weldio a dadosod BGA, bydd llai o ddargyfeiriadau ar y ffordd o dwf weldio, a bydd y canlyniadau'n gyflymach ac yn fwy effeithlon. Rwy'n gobeithio y bydd rhannu'r profiad yn yr erthygl hon yn rhoi rhywfaint o ysbrydoliaeth ichi ar gyfer weldio BGA. a dadosod.
