Sglodion BGA Reball Aliniad Optic Awtomatig

                                                                            Sglodion BGA Reball Aliniad Optic Awtomatig



Mae sglodion BGA (Ball Grid Array) yn fath o becyn cylched integredig sy'n boblogaidd mewn dyfeisiau electronig modern.

Mae reballing yn broses lle mae'r peli sodro ar ochr isaf y sglodyn BGA yn cael eu tynnu a'u disodli gan rai newydd. Efallai y bydd hyn yn angenrheidiol os caiff y peli sodro gwreiddiol eu difrodi, neu os oes angen ail-weithio'r sglodion am ryw reswm arall.

1.Application O leoli laser BGA Sglodion Reball Aliniad Optic Awtomatig

Gweithio gyda phob math o famfyrddau neu PCBA.

Sodr, reball, dadsoldering gwahanol fathau o sglodion: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, sglodion LED.

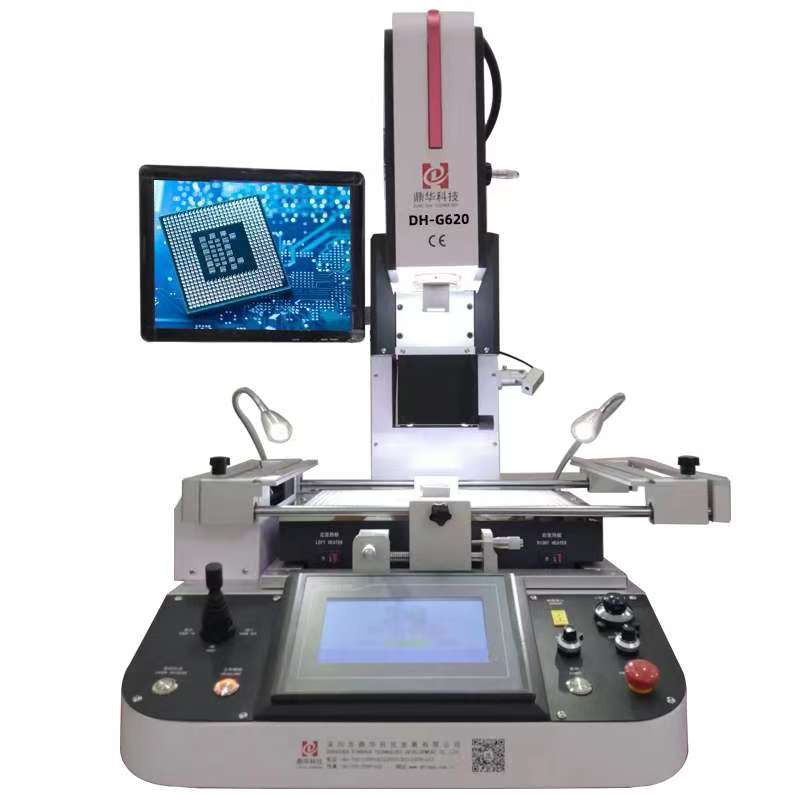

Mae DH-G620 yn hollol yr un fath â DH-A2, yn dad-werthu, codi, rhoi yn ôl a sodro ar gyfer sglodyn yn awtomatig, gydag aliniad optegol ar gyfer mowntio, ni waeth a oes gennych brofiad ai peidio, gallwch ei feistroli mewn awr.

Nodweddion 2.Product oSglodion BGA Reball Aliniad Optic Awtomatig



3.Specification o DH-A2Sglodion BGA Reball Aliniad Optic Awtomatig

grym	5300W
Gwresogydd uchaf	Aer poeth 1200W
Gwresogydd gwaelod	Aer poeth 1200W.Infrared 2700W
Cyflenwad pŵer	AC220V ±10% 50/60Hz
Dimensiwn	L530 * W670 * H790 mm
Lleoli	Cefnogaeth PCB rhigol V, a gyda gosodiad cyffredinol allanol
Rheoli tymheredd	Thermocwl math K, rheolaeth dolen gaeedig, gwresogi annibynnol
Cywirdeb tymheredd	±2 gradd
maint PCB	Uchafswm 450 * 490 mm, Isafswm 22 * ​​22 mm
Tiwnio mainc waith	± 15mm ymlaen / yn ôl, ± 15mm i'r dde / chwith
BGAchip	80 * 80-1 * 1mm
Isafswm bylchau rhwng sglodion	0.15mm
Synhwyrydd Dros Dro	1 (dewisol)
Pwysau net	70kg



4. Manylion Aliniad Optig Awtomatig Sglodion BGA Reball



Mae aliniad optig awtomatig yn nodwedd o rai peiriannau ail-bennu sy'n caniatáu ar gyfer aliniad manwl gywir y BGA

sglodion yn ystod y broses reballing. Mae'r peiriant yn defnyddio camera ac algorithmau adnabod delwedd uwch i alinio

y sglodion yn berffaith dros ganol yr ardal darged, a thrwy hynny sicrhau y bydd y peli solder newydd yn cael eu cymhwyso yn y

sefyllfa gywir.



Ar y cyfan, mae'r cyfuniad o ail-bennu sglodion BGA a thechnoleg aliniad optig awtomatig yn arf pwerus ar gyfer

atgyweirio a chynnal a chadw dyfeisiau electronig, a gallant helpu i ymestyn eu hoes a lleihau costau cysylltiedig

gyda disodli.



5.Why Dewiswch EinSglodion BGA Reball Awtomatig Optic Alinio Gweledigaeth Hollti?



6.Tystysgrif oSglodion BGA Reball Aliniad Optic Awtomatig

Tystysgrifau UL, E-MARK, CSC, Cyngor Sir y Fflint, CE ROHS. Yn y cyfamser, er mwyn gwella a pherffeithio'r system ansawdd, mae Dinghua wedi pasio ardystiad archwilio ar y safle ISO, GMP, FCCA, C-TPAT.



8.Shipment ar gyferSglodion BGA Reball Aliniad Optic Awtomatig

DHL/TNT/FEDEX. Os ydych chi eisiau tymor cludo arall, dywedwch wrthym. Byddwn yn eich cefnogi.



9. Telerau Talu

Trosglwyddiad banc, Western Union, Cerdyn Credyd.

Dywedwch wrthym os oes angen cymorth arall arnoch.



11. Gwybodaeth Gysylltiedig



Pam mae angen y cysylltiad rhwng y ddaear a chasin y PCB (yn gysylltiedig â'r ddaear)? A yw'n bosibl defnyddio cynwysyddion yn unig?

Nid yw'r ateb presennol yn gywir, felly gadewch imi egluro.

1, Cysylltiad cynhwysydd:O safbwynt EMS (Imiwnedd Electromagnetig), mae'r cynhwysydd hwn yn dibynnu ar y rhagosodiad bod AG (Ddaear Amddiffynnol) wedi'i gysylltu'n dda â'r ddaear. Gall y cysylltiad hwn leihau'r ymyrraeth amledd uchel yn y gylched trwy ddarparu cyfeiriad at lefel y ddaear. Yr effaith yw atal gwahaniaethau modd cyffredin dros dro rhwng y gylched a'r ymyrraeth. Yn ddelfrydol, dylai GND fod wedi'i gysylltu'n uniongyrchol ag AG, ond efallai na fydd hyn bob amser yn ymarferol neu'n ddiogel. Er enghraifft, ni ellir cysylltu'r GND a gynhyrchir ar ôl cywiro 220V AC ag AG, sy'n effeithio ar y llwybr amledd isel ac yn caniatáu i signalau amledd uchel basio. O safbwynt EMI (ymyrraeth electromagnetig), gall cael casin metel sy'n gysylltiedig ag AG hefyd helpu i osgoi ymbelydredd signal amledd uchel.

Defnydd Gwrthydd 2,1M:Mae'r gwrthydd 1M yn bwysig ar gyfer profion ESD (rhyddhau electrostatig). Oherwydd bod y system hon yn cysylltu AG a GND trwy gynhwysydd (system arnofio), yn ystod profion ESD, mae'r tâl sy'n cael ei yrru i'r gylched dan brawf yn cael ei ryddhau'n raddol, gan godi neu ostwng lefel GND o'i gymharu ag AG. Os yw'r foltedd cronedig yn fwy na'r ystod oddefadwy ar gyfer yr inswleiddiad gwannaf rhwng AG a'r gylched, bydd yn gollwng rhwng GND ac PE, gan gynhyrchu degau i gannoedd o amp ar y PCB o fewn ychydig o nanoeiliadau. Mae'r cerrynt hwn yn ddigon i niweidio unrhyw gylched oherwydd EMP (pwls electromagnetig) neu drwy ddyfais sy'n cysylltu AG â'r signal ar y pwynt inswleiddio gwannaf. Fodd bynnag, fel y crybwyllwyd yn gynharach, weithiau ni allaf gysylltu AG a GND yn uniongyrchol. Mewn achosion o'r fath, rwy'n defnyddio gwrthydd 1-2M i ryddhau'r gwefr yn araf a dileu'r gwahaniaeth foltedd rhwng y ddau. Mae gwerth 1-2M yn cael ei ddewis yn seiliedig ar safon prawf ESD; er enghraifft, dim ond 10 gwaith yr eiliad yw'r gyfradd ailadrodd uchaf a nodir yn IEC61000. Os bydd gollyngiad ESD ansafonol yn digwydd 1000 gwaith yr eiliad, yna efallai na fydd gwrthiant 1-2M yn ddigon i ryddhau'r tâl cronedig.

3, Gwerth Cynhwysedd:Mae'r gwerth cynhwysedd a awgrymir gan y pwnc yn rhy fawr; yn nodweddiadol, mae gwerth o tua 1nF yn addas. Os defnyddir cynhwysedd sylweddol fwy mewn offer diwydiannol megis gwrthdroyddion a gyrwyr servo ag amlder newid o 8-16 kHz, mae risg o sioc drydanol pan fydd defnyddwyr yn cyffwrdd â'r casin allanol. Gall cynhwysedd mawr ddangos diffygion mewn dyluniadau cylchedau eraill, gan olygu bod angen cynyddu'r cynhwysedd hwn i fynd i'r afael â phrofion EMC.

Yn olaf, gadewch imi bwysleisio: nid yw AG yn ddibynadwy! Efallai na fydd llawer o gwsmeriaid domestig yn darparu cysylltiad AG dilys, sy'n golygu na allwch ddibynnu ar PE i wella EMS neu leihau EMI. Nid bai cwsmeriaid yn gyfan gwbl yw'r sefyllfa hon; yn aml nid yw eu gweithdai, ffatrïoedd a swyddfeydd yn cadw at safonau trydanol, heb sail briodol. Felly, gan ddeall pa mor annibynadwy yw AG, rwy'n defnyddio technegau amrywiol i wella ymwrthedd y gylched i brofion EMS.
