Gorsaf Bêl Sgrin Bga Cyffyrddiad Aer Poeth

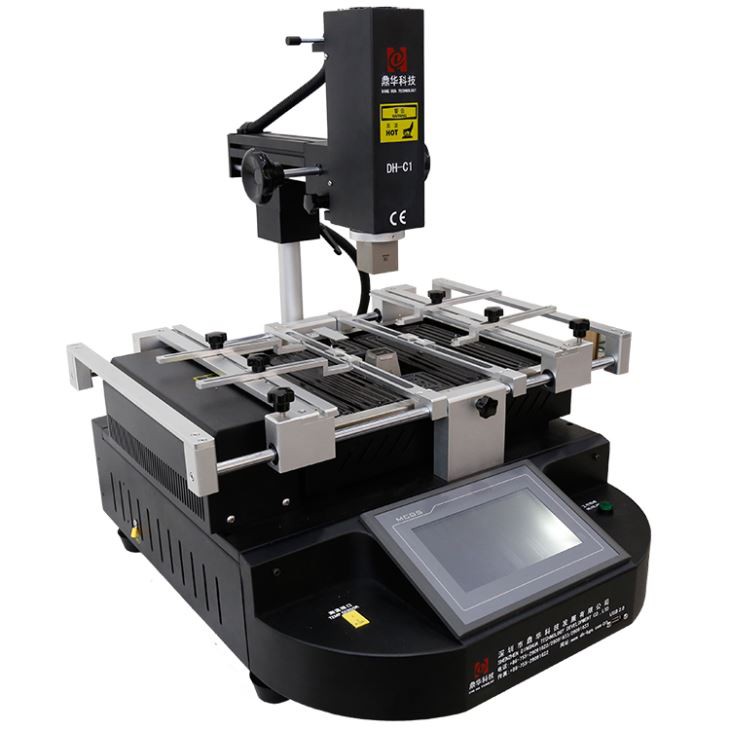

Gorsaf bêl-bêl sgrin gyffwrdd aer poeth Mae'r orsaf ail-weithio BGA hon yn DH-C1, gyda 6 gosodiad cyffredinol, 2 ddarn o drawstiau, a V-groove ar gyfer PCB wedi'u gosod, felly, fel, cyfrifiadur, ffôn symudol a chonsol Hapchwarae, PS3 / 4 ac ati Gellir ei gynhesu ymlaen llaw a'i atgyweirio. Paramedr cynnyrch sgrin gyffwrdd aer poeth BGA ...
Disgrifiad
Gorsaf ail-bêl sgrin gyffwrdd aer poeth BGA
Gellir cynhesu'r orsaf ail-weithio BGA DH-C1 hon, gyda 6 gosodiad cyffredinol, 2 ddarn o drawstiau, a V-groove ar gyfer PCB, felly, megis, cyfrifiadur, ffôn symudol a chonsol Hapchwarae, PS3 / 4 ac ati, a atgyweirio.
Paramedr cynnyrch gorsaf bêl gyffwrdd sgrin gyffwrdd aer poeth BGA
Cyfanswm Pŵer | 4800W |
Top gwresogydd | 800W |
Gwresogydd gwaelod | Gwresogydd is: 1200W, IR IR: 2700W |
Pŵer | 110 ~ 220 V ± 10 ％ 50 / 60Hz |
Symudiad gwresogydd uchaf | Dde / chwith, blaen / yn ôl, cylchdroi yn rhydd. |
Goleuo | Golau gweithio dan arweiniad Taiwan, unrhyw ongl wedi'i haddasu. |
Storio | 50000 o grwpiau o broffiliau tymheredd |
Dull gweithredu | Sgrin gyffwrdd HD, rhyngwyneb sgyrsiol deallus, gosod system ddigidol |
Lleoli | Lleoli deallus, gellir addasu PCB mewn cyfeiriad X, Y gyda “5 pwynt cymorth” + gosodiad V-groov pcb + gemau cyffredinol. |
Rheoli tymheredd | K Sensor, Dolen gaeedig |
Cywirdeb amserol | ± 2 ℃ |
Maint PCB | Uchafswm 390mm * 400mm Min20 * 20mm |
Sglodion BGA | 2 * 2 ~ 80 * 80mm |
Lleiafswm gofod rhwng y sglodion | 0.15mm |
Synhwyrydd amserol | 1cc |
Mesuriadau | L560 × W590 × H690 mm |
Pwysau net | Tua 32KG |
Nodwedd y cynnyrch
1. Mabwysiadwyd gyda llithrydd llinol a all wneud tiwnio manwl a chyfeiriadedd cyflym gyda chywirdeb lleoli perffaith a pheiriant trwsio PCB yn gyflym.
2. Yn cynnwys rhyngwyneb panel cyffwrdd i sicrhau ei fod yn gweithio'n gadarn ac yn ddibynadwy. A gall storio data proffilio aml-dymheredd defnyddwyr. Gyda diogelu cyfrinair ac addasu, gweithredu tra bod pŵer ymlaen. Bydd y proffiliau tymheredd yn cael eu harddangos ar y sgrin gyffwrdd.
3. Mae tri pharth tymheredd i gynhesu'n annibynnol, gwresogyddion aer poeth rhwng y parthau uchaf ac isaf, gwres IR yn y gwaelod, rheolaeth fanwl gywir ar y tymheredd yw ± 2 ℃. Gellir symud y parth tymheredd uchaf yn rhydd yn ôl anghenion, gellir addasu'r ail barth i fyny ac i lawr. Gellir gosod nifer o segmentau ar y gwresogyddion uchaf a gwaelod ar yr un pryd. Gall parth gwresogi IR gael ei addasu pŵer allbwn yng ngoleuni gofynion gweithredu.
4. Gellir cylchdroi'r ffroenell aer poeth mewn 360 gradd, gall y gwresogydd IR yn y gwaelod gynhesu'r bwrdd PCB yn unffurf.
5. Rheoli dolen caeedig thermocouple K-gywirdeb uchel. Gall brofi tymheredd yn gywir trwy ryngwyneb mesur tymheredd allanol, bwrdd PCB wedi'i leoli gan slot V-siâp caeedig. Gall y jigs cyffredinol hyblyg a chyfleus atal unrhyw ddifrod neu anffurfiad PCB yn ogystal â'i fod yn addas ar gyfer pecyn BGA o bob maint.
6. Mae cael larwm yn gweithredu ar unwaith ar ôl weldio yn cael ei wneud, yn enwedig ychwanegu rhybudd rhybudd cynnar ar gyfer gweithrediad cyfleus.
7. Mae wedi pasio tystysgrif CE. Mae ganddo switsh atal brys ac offer amddiffyn i bweru i ffwrdd yn awtomatig pan ddigwyddodd damwain annormal. O dan y sefyllfa hon bod y tymheredd allan o reolaeth, gall y gylched dorri'r pŵer yn awtomatig gyda pheiriant trwsio swyddogaeth.PCB gor-dymheredd dwbl.
Manylion cynnyrch gorsaf ail-bêl sgrin gyffwrdd y BGA

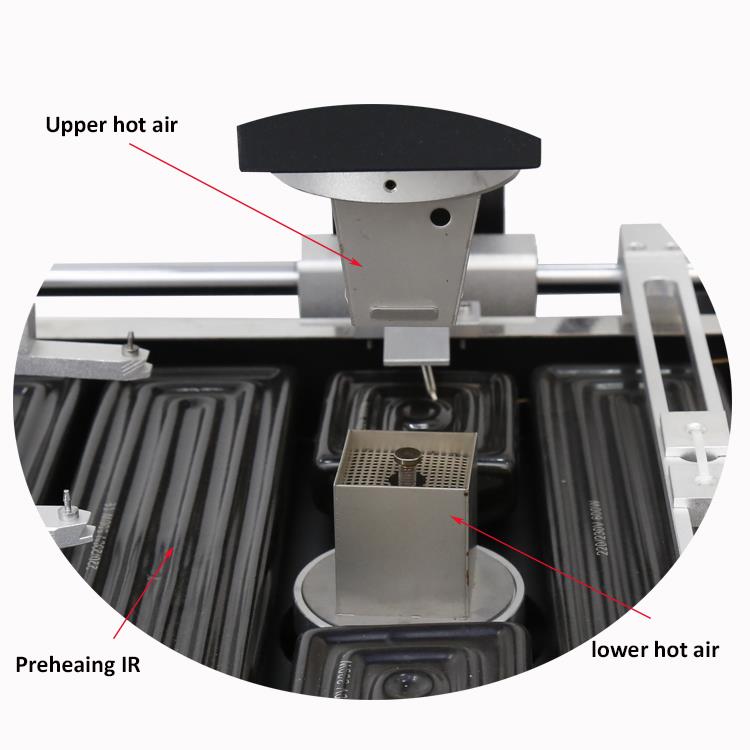

3 ardal wresogi annibynnol, aer poeth poeth, aer poeth is a IR cynhesu, gellir addasu ffroenellau uchaf / isaf yn ôl maint neu siâp sglodion ac ati.
Cynheswyd yr ardal wresogi IR ar gyfer PCB, yn addas ar gyfer 390 * 400mm, megis, iPhone, MacBook a ffôn symudol arall, PCB.

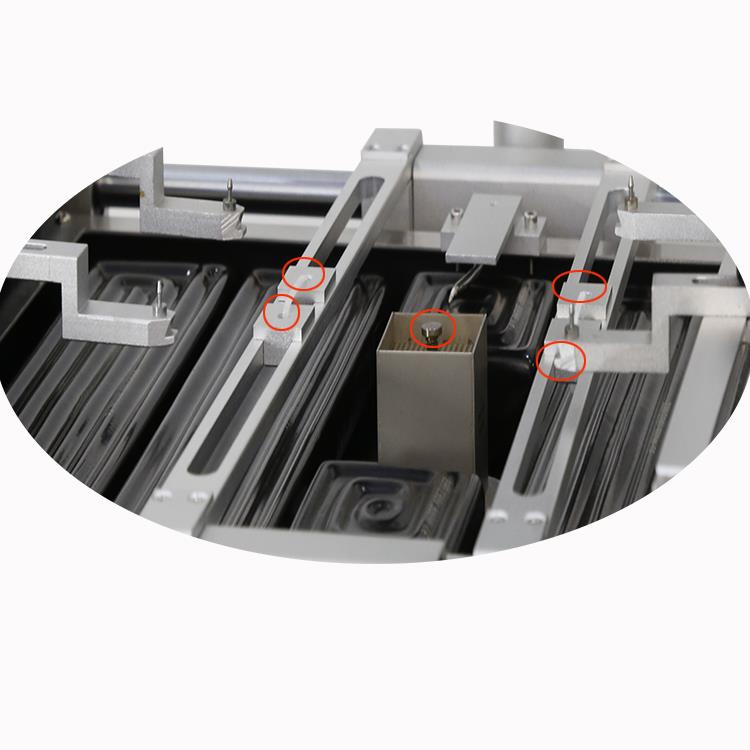

Cefnogaeth “5 pwynt” o dan PCB sy'n cynhesu, er mwyn ei wneud yn aros ar yr un lefel, fel bod diogelu PCB rhag cael ei anffurfio.

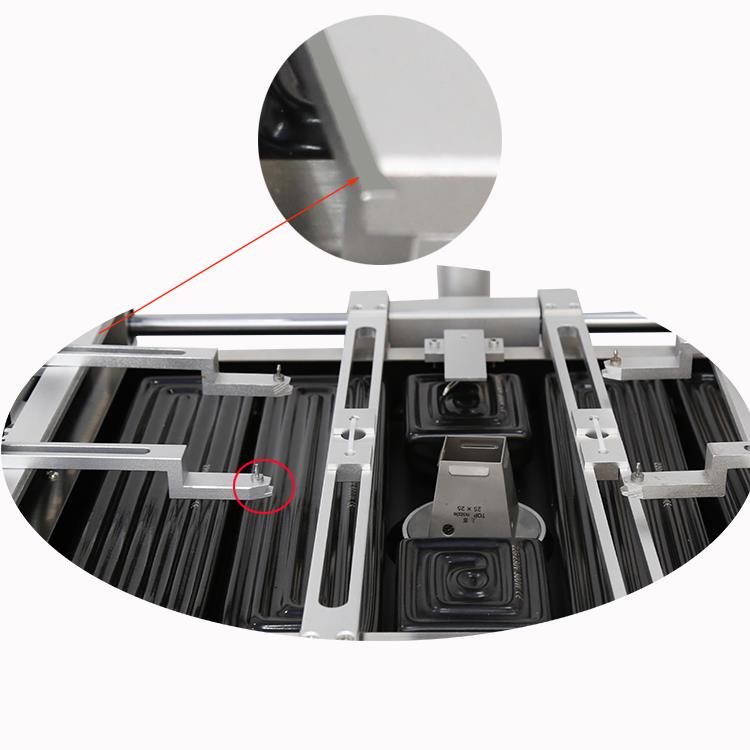

Gosod PCB
Tomen tenau ar gyfer y twll bach mewn PCB nad oes ots beth sydd ag unrhyw siâp.
V-rhigol ar gyfer y PCB hynny sydd â siâp afreolaidd

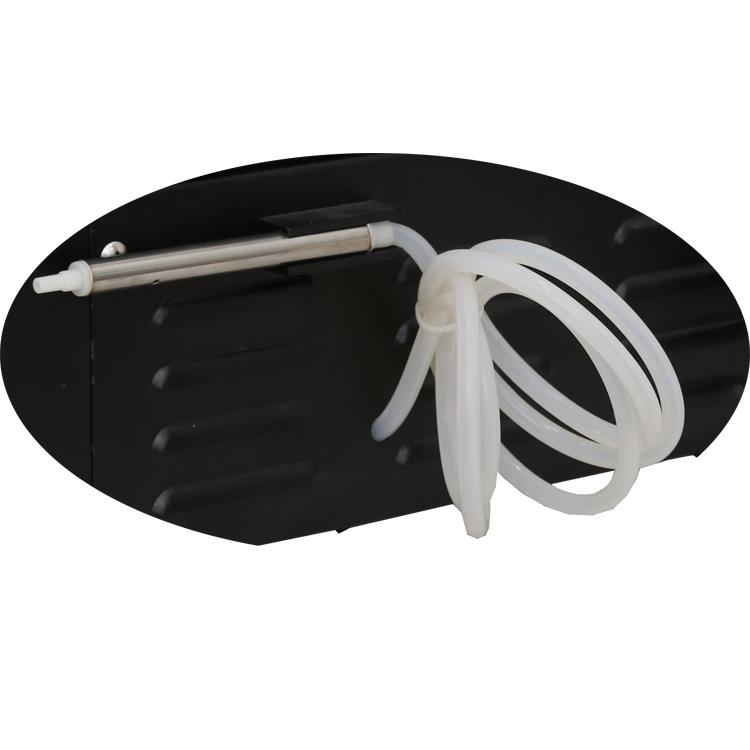

Pen llwch
Pwmp gwactod wedi'i adeiladu i mewn, wedi'i osod y tu allan i'r peiriant a gyda thiwb meddal hyd at 1m ar gyfer sglodion wedi'i godi neu ei amnewid.

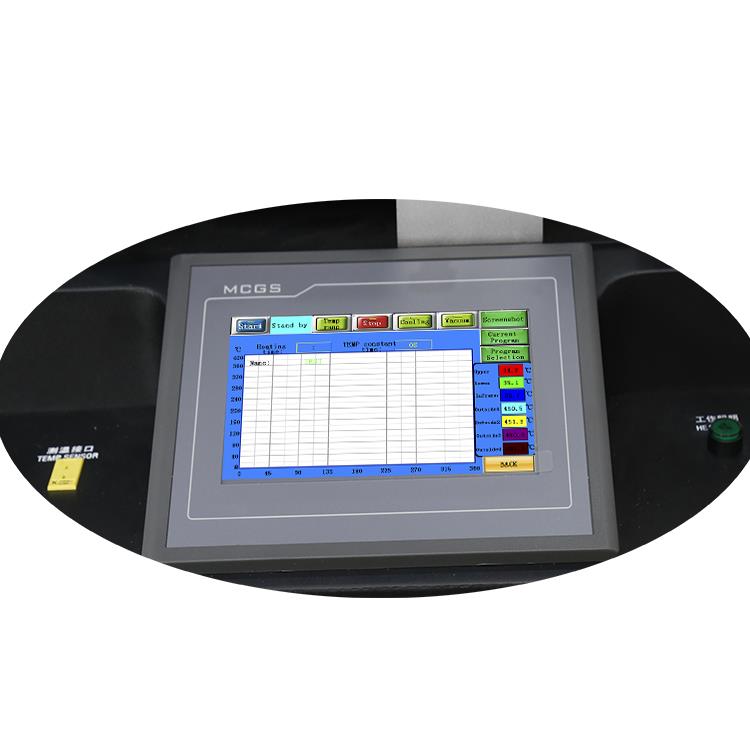

Mae cyfrifiadur brand MCGS gyda sgrîn gyffwrdd, cyfrifiad PID ar gyfer dal tymheredd amser real a graddnodi, pylu gwres yn llawer arafach na chymheiriaid, dyna'r allwedd bwysig ar gyfer canlyniad ailweithio llwyddiannus.
Cynhyrchion o ansawdd sgrîn ail-gylchu sgrin gyffwrdd aer poeth BGA

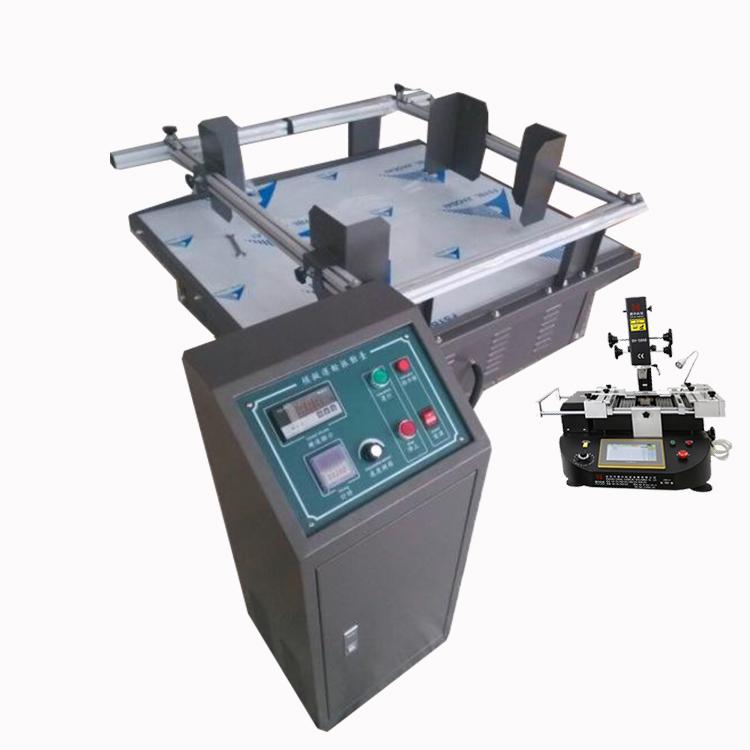

Mae peiriant profi dirgryniad ar gyfer peiriant yn gallu dirgrynu fel cerbyd sy'n rhedeg, fel y gallwn weld a fydd unrhyw broblem yn digwydd, unwaith y gwnaed hynny, gellir ei datrys yn y gweithdy.
Hyd yn hyn, fel Foxconn, ZTE a Gionee wedi bod yn defnyddio ein peiriannau, a'u hadlewyrchu'n dda iawn, maen nhw wedi derbyn techneg allan, felly mae'n rhaid i'n peiriannau gwrdd â chi hefyd.
Cwestiynau Cyffredin am orsaf ail-gylchu sgrin gyffwrdd aer poeth BGA
1. C: Beth yw swyddogaeth y fflwcs yn y sodro?
A: Y bwriad yw glanhau'r haen ocsid metel ar wyneb y sodr, i leihau'r tyndra arwyneb a chynyddu'r trosglwyddiad gwres.
2. C: Beth yw fflwcs?
A: Fflwcs yw'r deunydd sy'n cynorthwyo mewn sodro. Angenrheidiol ar gyfer sodro, ond ar ôl sodro unrhyw gyfraniad a gall hyd yn oed niweidio fel deunydd catalydd.
3. C: Beth yw sodro?
A: Heb ymyrryd â'r strwythur cemegol neu ffisegol, bondio un neu wahanol fetelau â'i gilydd yn drydanol ac yn fecanyddol trwy ddefnyddio metel neu aloi arall fel y llenwad neu gadw.
4. C: Beth yw dannedd?
A: Mewn electroneg, desoldering yw cael gwared ar sodr a chydrannau o fwrdd cylched ar gyfer datrys problemau, trwsio, adnewyddu, ac achub.
Rhywfaint o waith trwsio technegol ymarferol
Atgyweirio Arweinydd, Dull Wire Arwyneb
AMLINELLOL
Defnyddir y dull hwn ar fyrddau PC i gymryd lle cylchedau sydd wedi'u difrodi neu sydd ar goll ar wyneb bwrdd y PC. Defnyddir hyd o wifren wedi'i hinswleiddio neu heb ei inswleiddio i atgyweirio'r gylched wedi'i difrodi.
RHYBUDD
Ni ddylid lleihau lled y cylched, y gofod a'r capasiti cludo presennol islaw goddefiannau caniataol.
GWEITHDREFN
1. Glanhewch yr ardal.
2. Tynnwch y darn cylched sydd wedi'i ddifrodi gan ddefnyddio'r gyllell. Dylid tocio'r cylched wedi'i difrodi yn ôl i bwynt lle mae'r gylched yn dal i fod â bond da i arwyneb bwrdd y PC.
NODYN
Gellir rhoi gwres ar y gylched sydd wedi'i difrodi gan ddefnyddio haearn sodro i ganiatáu i'r gylched gael ei symud yn haws.
3. Defnyddiwch gyllell a chrafwch unrhyw fwgwd sodr oddi ar ben y cylched sy'n weddill.
4. Tynnu'r holl ddeunydd rhydd. Glanhewch yr ardal.
5. Defnyddiwch ychydig bach o fflwcs hylif i ben y cylched sy'n weddill. Tiniwch ben agored pob cylched gan ddefnyddio sodr a haearn sodro.
6. Glanhewch yr ardal.
7. Dewiswch wifren i gyd-fynd â lled a thrwch y gylched sydd i'w disodli. Torrwch hyd yn fras yn ôl yr angen. Gweler Tabl 1 ar gyfer Cyfwerthoedd Wire Solid.
8. Llusgwch y wifren a thuniwch y pennau os oes angen. Gellir defnyddio gwifren heb ei hinswleiddio ar gyfer atgyweiriadau byr os nad yw dargludyddion yn cael eu croesi.
9. Glanhewch y wifren.
10. Os yw'r wifren yn hir neu os oes ganddi droeon, gellir uno un pen cyn ffurfio'r siâp newydd. Rhowch y wifren yn ei lle. Dylai'r wifren orgyffwrdd y gylched bresennol o leiaf 2 waith lled y cylched. Gellir cadw'r wifren yn ei lle gyda thâp Kapton wrth sodro.
Os yw'r cyfluniad yn caniatáu, dylai'r cysylltiad ar y cyd rhwng y sodro fod o leiaf 3.00 mm (0.125 ") o'r terfyniad cysylltiedig.
11. Cymhwyswch ychydig bach o fflwcs hylif i'r cymal gorgyffwrdd.
12. Lapiwch y sodr i un pen y gylched ar wyneb bwrdd y PC. Sicrhewch fod y wifren wedi'i halinio'n iawn.
Plygwch y wifren yn ôl yr angen i gyd-fynd â siâp y gylched ar goll.
